炭化ケイ素SiC真空チャック
  • 炭化ケイ素SiC真空チャック炭化ケイ素SiC真空チャック

炭化ケイ素SiC真空チャック

Semicorex 炭化ケイ素 SiC 真空チャックは、高精度の半導体処理用に設計された精密セラミック ウェーハ保持コンポーネントで、優れた熱安定性、優れた平坦性、超クリーンな真空吸着性能を備えています。 Semicorex は、高度な SiC 材料技術、精密機械加工能力、および厳格な半導体グレードの品質管理を組み合わせて、信頼性の高い真空チャック ソリューションを世界中のお客様に提供しています。*

お問い合わせを送信

製品説明

炭化ケイ素SiC 真空チャックは、優れた平坦性、熱安定性、汚染制御が要求される高度な半導体製造プロセス向けに設計された高性能ウェーハ保持コンポーネントです。ウェーハ処理、リソグラフィ、検査、研削、ダイシング、精密位置決めシステムで広く使用されている SiC 真空チャックは、シリコン基板と化合物半導体基板の両方に信頼性の高い真空吸着と超安定したウェーハ サポートを提供します。


Semicorex は高純度の炭化ケイ素真空チャックを世界中の顧客に供給し、精密に設計されたセラミック ソリューションで半導体、LED、MEMS、および高度なエレクトロニクス製造をサポートしています。


炭化ケイ素真空チャックとは何ですか?

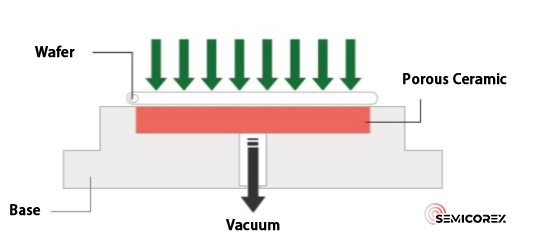

炭化ケイ素真空チャックは、真空圧を利用して処理中に半導体ウェーハをしっかりと保持する精密プラットフォームです。従来の金属またはアルミナ セラミック チャックと比較して、炭化ケイ素 SiC 真空チャックは、優れた剛性、優れた熱伝導性、低熱膨張、優れた耐摩耗性を備えています。

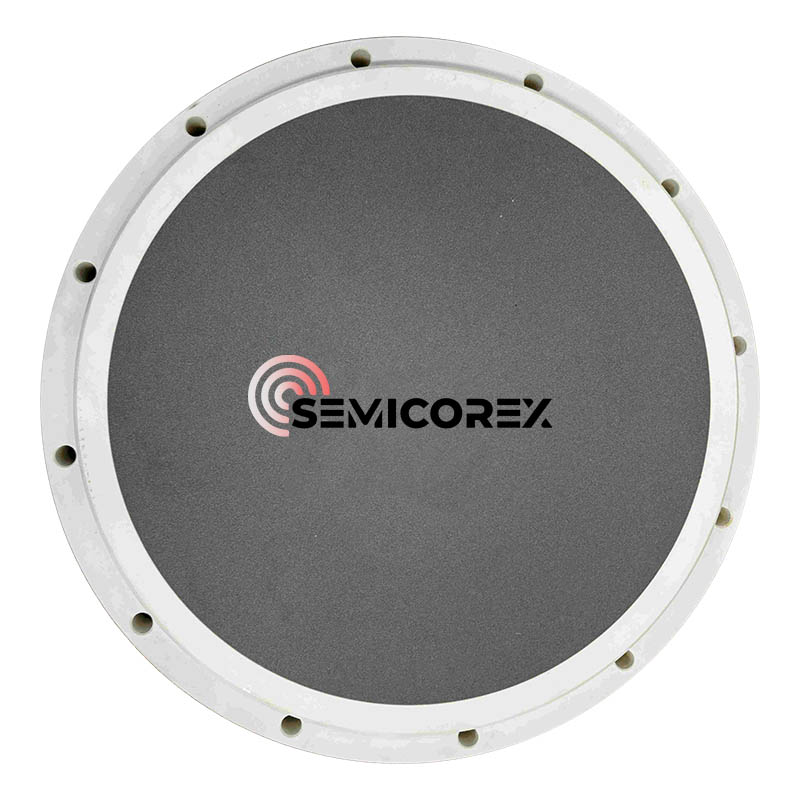

示されている製品は、緻密な真空穴分布と組み合わせられた緻密な SiC セラミック表面を特徴としており、均一なウエハー吸着と最小限の粒子発生を可能にします。非常に安定した構造により、厳しい熱的および機械的動作条件下でも信頼性の高いウェーハ位置決めが保証されます。


SiC 真空チャックは、寸法精度、表面品質、プロセスの再現性が重要となる高精度の半導体用途に特に適しています。

SiC真空チャックの主な特長


優れた熱安定性


炭化ケイ素は熱膨張係数が極めて低いため、チャックは広い温度範囲にわたって優れた寸法安定性を維持できます。この特性は、熱サイクルや局所的な加熱を伴う半導体プロセスには不可欠です。


安定した熱性能により、ウェーハの反り、アライメントのずれ、プロセスの変動が軽減され、最終的に歩留まりと一貫性が向上します。


高い熱伝導率


多くの従来のセラミックと比較して、SiC は大幅に高い熱伝導率を実現します。これにより、ウェーハ表面全体での迅速な熱伝達と均一な温度分布が可能になります。


効率的な熱管理は、次のようなアプリケーションで特に有益です。


※ウェーハ検査

* リソグラフィー

※プラズマ処理

* ウェハボンディング

* 薄いウェーハのハンドリング

※研削・研磨


均一な温度分布により、加工精度の向上と熱応力の低減に貢献します。


超高剛性と平面度


緻密な焼結炭化ケイ素により、優れた機械的強度と剛性が得られます。剛性が高いため、真空負荷時の変形が少なく、稼働時のウエハ平坦度も良好です。


精密機械加工された SiC 真空チャックは、極めて厳しい平坦度公差を実現し、高度な半導体ノードと高解像度の処理要件をサポートします。


優れた耐摩耗性と耐腐食性


半導体製造環境では、研磨接触、腐食性ガス、化学的に攻撃的な洗浄プロセスが頻繁に行われます。炭化ケイ素は以下に対して優れた耐性を示します。


* プラズマ侵食

※化学腐食

* 機械的摩耗

* パーティクルの生成


この耐久性により耐用年数が延長され、メンテナンスの頻度が減り、全体的な運用コストの削減に役立ちます。


高純度かつ低汚染


汚染管理は半導体製造において重要です。高純度の SiC セラミックはガス放出が少なく、粒子の放出が最小限に抑えられているため、クリーンルーム環境や繊細なウエハプロセスに適しています。


非金属セラミック構造は、ウェーハ取り扱い中の望ましくない金属汚染を回避するのにも役立ちます。


の応用炭化ケイ素真空チャック


SiC 真空チャックは、以下を含む半導体およびエレクトロニクス製造業界全体で広く使用されています。


半導体ウェーハ処理


これらは一般に、シリコン ウェーハ、SiC ウェーハ、GaN ウェーハ、サファイア基板のウェーハ搬送、位置決め、位置合わせ、およびサポート システムに適用されます。


ウェーハの研削と薄化


SiCチャックの高い剛性と優れた平坦性により、バックグラインドや極薄ウェーハ加工時に安定した支持を実現します。


リソグラフィーおよび検査装置


寸法安定性と低い熱膨張により、SiC 真空チャックは精密光学システムやリソグラフィー システムに最適です。


MEMSと高度なパッケージング


MEMS 製造および高度なパッケージング プロセスでは、真空チャックはボンディング、組み立て、検査作業中に基板の正確な位置を維持するのに役立ちます。


化合物半導体製造


SiC 真空チャックは、パワーデバイス、RF デバイス、LED、および熱性能と清浄度が重要なその他の化合物半導体アプリケーションの製造で使用されることが増えています。


Semicorex SiC 真空チャックを選ぶ理由?


Semicorex は、厳格な品質管理と精密製造能力を備えた高度な半導体材料ソリューションに重点を置いています。当社の炭化ケイ素 SiC 真空チャックは、高密度 SiC セラミック材料と高度な機械加工技術を使用して製造されており、次のことを保証します。


* 高い寸法精度

*優れた表面仕上げ

* 均一な真空分布

*優れた熱性能

* 長い動作寿命

* 信頼性の高い半導体グレードの清浄度


お客様の装置要件に応じて、カスタマイズされたサイズ、真空チャネル設計、穴構成、および表面仕様をサポートします。


Semicorex は、半導体プロセス コンポーネントにおける豊富な経験を活かし、次世代ウェーハ製造および精密産業用途向けに信頼性の高い SiC セラミック ソリューションを世界中に提供しています。
