グラファイトエアベアリング

Semicorex グラファイト エア ベアリングは、超精密機械に摩擦のない直線運動と回転運動を提供するように設計された高精度の空気静圧コンポーネントです。特殊グレードのアイソスタティック材から製造多孔質黒鉛、このベアリングはカーボン微細構造の自然な透過性を利用して、均一で硬く安定したエアクッションを作成します。ドリル加工されたオリフィスに依存する従来のベアリングとは異なり、グラファイト エア ベアリングは表面全体に何百万ものサブミクロンの細孔を採用し、リストリクターとして機能し、勾配や圧力スパイクのない完全に分散された圧力プロファイルを保証します。

技術仕様

サンプル テスト レポートに基づいて、Semicorex グラファイトは次の認定された特性を示します。

主な機能と利点

均一な圧力分布: 0.5 µm の細孔構造が空気の「カーテン」を作成し、オリフィス ベアリングに伴う圧力リップルを排除し、優れたチルト剛性を実現します。

摩擦のないモーション: ゼロの静摩擦と動摩擦 (スティクションフリー) により、無限の位置決め分解能とゼロ摩耗が可能になり、システム寿命が無限に延長されます。

衝突保護 (ソフトランディング): Shore 53 HS グラファイトの表面はかじりません。空気損失が発生した場合、ベアリングはガイド上に穏やかに落ち着き、乾燥潤滑剤として機能し、精密ガイドウェイへの壊滅的な損傷を防ぎます。

ハイダンピング:多孔質黒鉛マトリックスは自然に振動を吸収し、スキャニング用途における安定時間と動的安定性を向上させる「スクイーズ フィルム」減衰効果を提供します。

クリーンルーム互換性: Semicorex グラファイト エア ベアリングはオイルやグリースを使用せずに動作するため、半導体製造で一般的な ISO クラス 1 のクリーンルーム環境に最適です。

視覚的特徴

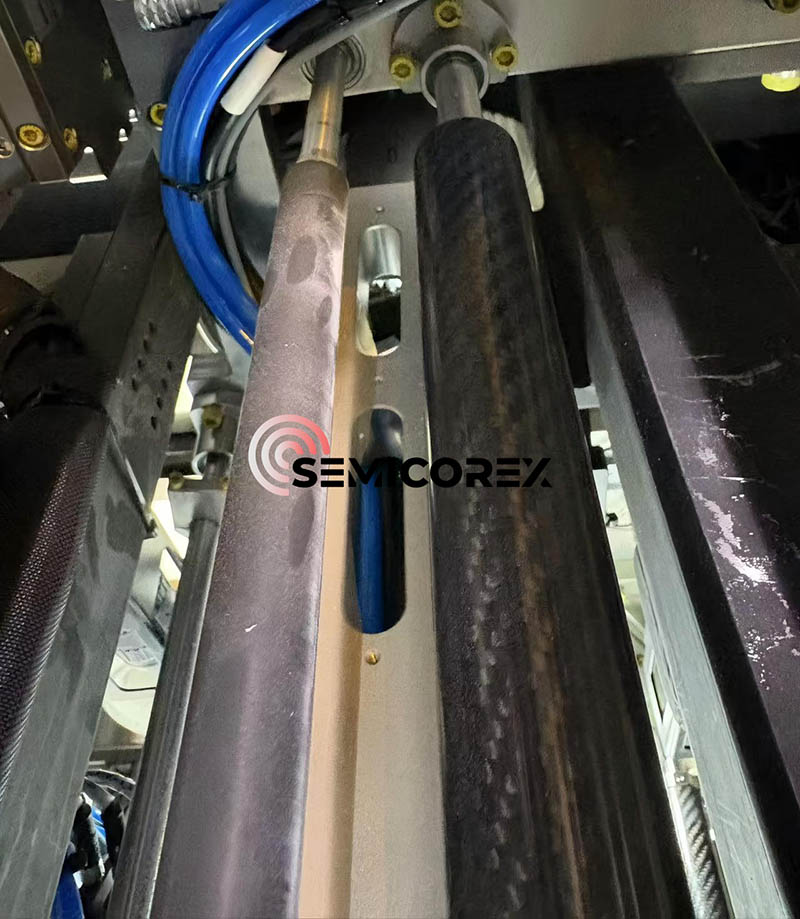

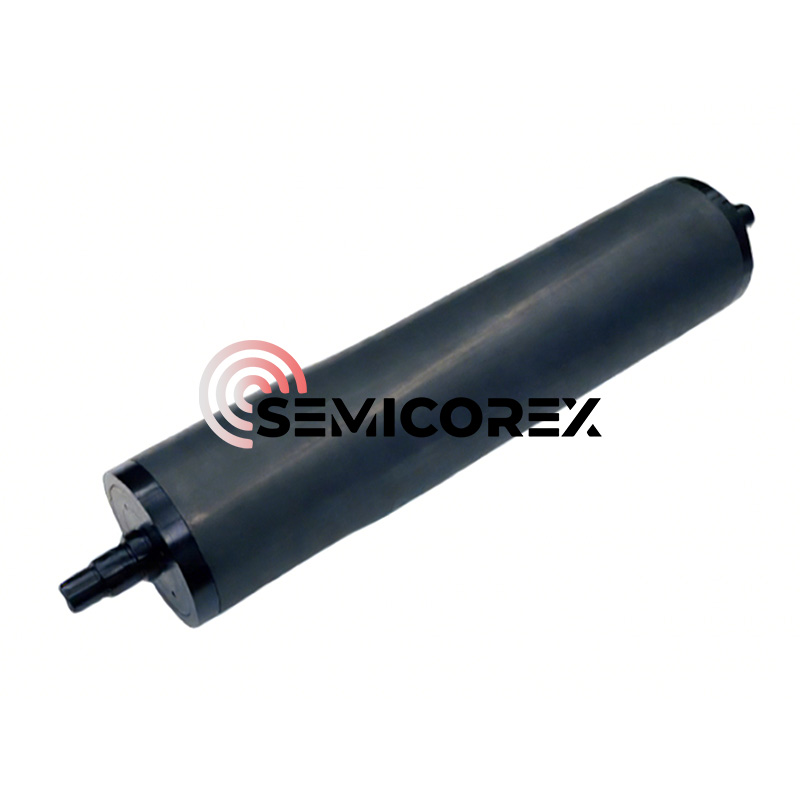

グラファイト エア ベアリングのコンポーネントを目視検査すると (提供された画像を参照)、次のことがわかります。

表面仕上げ: 精密研磨されたグラファイトの特徴であるマットなチャコールグレー仕上げ。

形状: 取り付けまたは真空掃気用に機械加工されたスロットを備えたリニアバー構成で利用可能です。多孔質の表面は肉眼では均一に見え、微細な細孔ネットワークを隠しています。

取り付け: 精密機械加工されたスロットまたはボールスタッド取り付けシステムと統合して、ガイドウェイとの平行性を確保するように設計されています。

歴史的背景と技術の進化

接触軸受の限界

何十年にもわたって、直線運動の標準は、ボール ベアリングとローラー スライドを再循環させることによって設定されてきました。これらのシステムは堅牢ではありますが、ヘルツ接触応力によって定義される固有の制限を受けます。転動体とレースの間の物理的接触により、摩擦、熱、摩耗粒子が発生します。超精密アプリケーションでは、ボールの再循環によって発生する「ノイズ」により、ナノメートルレベルの計測では許容できない速度リップルが発生します。さらに、潤滑の必要性により、最新のクリーンルーム基準と互換性のない汚染物質やメンテナンス要件が発生します。

空気静力学革命

エアベアリングへの移行は、機械設計の根本的な変化を示しました。空気の膜で表面を分離することで、エンジニアは機械的接触を排除しました。初期のエアベアリングはオリフィス補償を利用していました。この設計では、圧縮空気がいくつかの精密に開けられた穴 (オリフィス) を通って供給され、溝を介して分配されます。

オリフィス設計の限界:

圧力勾配: 空気がオリフィス/溝から離れると圧力が大幅に低下し、負荷容量の効率が低下します。

空気圧ハンマー: 溝に閉じ込められた空気の量がコンデンサーとして機能し、自励振動または「ハンマーリング」を引き起こす可能性があります。

詰まり: 単一の塵粒子がオリフィスを詰まらせ、ベアリングの即時故障を引き起こす可能性があります。

致命的なクラッシュ: オリフィス ベアリングは通常、超硬金属 (アルミニウム、ステンレス鋼) で作られています。空気の供給が失敗すると、金属と金属、または金属と花崗岩の接触により、深刻な傷やかじりの原因となります。

多孔質メディア技術の登場

多孔質グラファイトを利用したものなどの多孔質媒体エアベアリングは、ベアリングの材料自体をリストリクターとして使用することでこれらの問題を解決しました。

歴史: 20 世紀半ばに開発され、1980 年代と 90 年代に商業利用に向けて完成された多孔質カーボン技術は、焼結プロセスを利用して、何百万もの微細で曲がりくねった経路を持つ材料を作成しました。

画期的な進歩: 鍵となったのは、等方性の透過性を確保するために製造プロセスを制御することでした。グラファイト エア ベアリングの平均細孔直径 0.5 μm の仕様は、この技術の成熟した反復を表しており、空気消費量を最小限に抑えながら剛性を最大化するために流量制限を最適化しています。この進化により、エア ベアリングは繊細な実験器具から、過酷な機械加工環境でも動作できる堅牢な産業用コンポーネントに変わりました。

材料科学: エアベアリング用の多孔質グラファイトの詳細

等方性グラファイトの製造

グラファイト エア ベアリングは等方性グラファイトとして識別されます。この製造プロセスは、押し出しまたは成型されたグラファイトとは異なります。

原材料: 高純度の石油コークスを微粒子化して粒子にします (0.5 μm の細孔スペックに見られる微細構造に関連します)。

冷間静水圧プレス (CIP): 粉末を金型に入れ、全方向から超高圧 (流体圧力) を加えます。これにより、密度 (1.74 g/cm3) がビレット全体で均一になります。この等方性は、空気がすべての方向に同じ速度でベアリングを通過することを保証し、「傾き」や不均一な揚力を防ぐため、非常に重要です。

黒鉛化: ビレットは約 3000°C まで加熱されます。これにより結晶構造が整列し、炭素がグラファイトに変換されます。このプロセスにより、黒鉛化の程度と熱安定性の重要な指標となる 13.02 μΩ・m の比抵抗が得られます。

微細構造解析

細孔サイズ (0.5 μm): これは「ゴルディロックス」寸法です。

細孔が大きすぎる場合 (> 1.0 µm): 空気の消費量が過剰になり、ベアリングの剛性が失われます (漏れが多すぎる)。

細孔が小さすぎる場合 (< 0.1 µm): ベアリングは揚力を生成するために非現実的な入力圧力を必要とし、応答時間が遅くなります。

0.5 µm: 標準的な産業用圧縮空気システム (80 PSI) の最適化を表し、効率と高負荷容量のバランスをとります。

密度 (1.74 g/cm3): 一般的な高密度グラファイトの範囲は 1.70 ～ 1.85 g/cm3 です。値 1.74 は、気孔率が約 15 ～ 20% であることを示します。この「空隙」の容積は内部リザーバーとして機能し、顔への安定した空気の供給を確保します。

機械的堅牢性

圧縮強度 (127.0 MPa): この値は重要です。これは、ベアリングが構造上の破損を起こすことなく、巨大な荷重を支えることができることを意味します。ちなみに、一般的なコンクリートは約 30 MPa です。エアベアリング用の多孔質グラファイトは、圧縮強度がコンクリートの 4 倍です。これにより、亀裂を発生させることなく、ベアリングを高磁力でクランプまたは予圧することができます。

曲げ強度 (80.7 MPa): これはグラファイトとしては高いです。これにより、加速時や取り付けのずれ時に加わる曲げモーメントによってベアリング パッドが歪んだり折れたりすることがなくなります。

トライボロジーと「ソフトランディング」

ショア硬度 53 HS (スクレスコープ) は、グラファイトとしては「中硬さ」のカテゴリーに分類されます (HS 70 ～ 80 の非常に密度の高いグレードよりも柔らかい)。

摩擦学的利点: 衝突時には、ベアリングの素材が犠牲になる必要があります。花崗岩 (ガイドウェイ) ははるかに硬いです。 Shore 53 グラファイトは衝撃により磨耗して細かい粉末になり、スライドを潤滑し、エネルギーが花崗岩を傷つけるのを防ぎます。この自己潤滑特性は、高価な機械に対する究極の保険となります。
