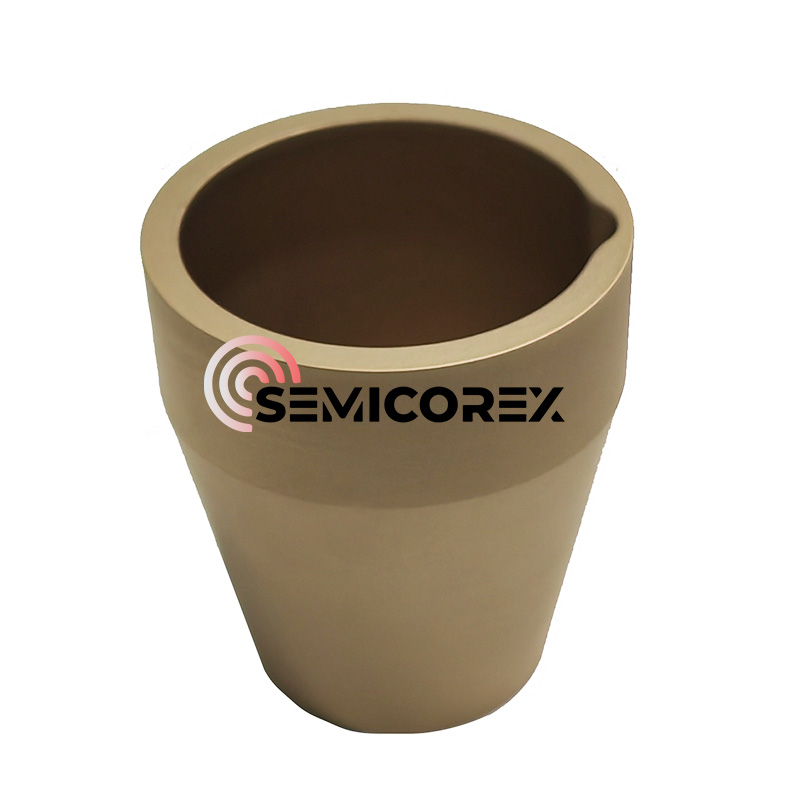

TaC コーティングされたグラファイトるつぼ

Semicorex タンタルカーバイド TaC コーティンググラファイトるつぼは、究極の保護バリアを提供するように設計されており、最も要求の厳しい「ホットゾーン」での純度と安定性を確保します。ワイドバンドギャップ (WBG) 半導体、特に炭化ケイ素 (SiC) や窒化ガリウム (GaN) の製造では、プロセス環境は信じられないほど過酷です。標準的なグラファイトや SiC コーティングされたコンポーネントでも、2,000°C を超える温度や腐食性の蒸気相にさらされると故障することがよくあります。

なぜTaCコーティングは業界のゴールドスタンダードです

 炭化タンタルは、TaC コーティングされたグラファイトるつぼの主材料であり、人類に知られている最も耐火性の高い材料の 1 つであり、融点は約 3,880°C です。高品質のグラファイト基板上に化学蒸着 (CVD) によって高密度の高純度コーティングとして適用すると、標準的なるつぼが、最も過酷なエピタキシャルおよび結晶成長条件に耐えることができる高性能容器に変わります。

1. 水素およびアンモニアに対する比類のない耐薬品性

GaN MOCVD や SiC エピタキシーなどのプロセスでは、水素やアンモニアの存在により、保護されていないグラファイトや炭化ケイ素コーティングさえも急速に侵食される可能性があります。 TaC は、高温ではこれらのガスに対して独特に不活性です。これにより、結晶欠陥やバッチ失敗の主な原因となる「カーボンダスティング」（プロセス流へのカーボン粒子の放出）が防止されます。

2. PVT 成長のための優れた熱安定性

SiC インゴットを成長させるための主要な方法である物理的蒸気輸送 (PVT) の場合、動作温度は 2,200 °C ～ 2,500 °C の間で推移することがよくあります。これらのレベルでは、従来の SiC コーティングが昇華し始めます。当社の TaC コーティングは構造的に健全で化学的に安定したままであり、結果として得られるインゴットにおけるマイクロパイプや転位の発生を大幅に低減する一貫した成長環境を提供します。

3. 正確な CTE マッチングと接着

コーティング技術における最大の課題の 1 つは、熱サイクル中の層間剥離 (剥離) を防止することです。当社独自の CVD プロセスにより、炭化タンタル層がグラファイト基板に化学的に結合します。 TaC 層とほぼ一致する熱膨張係数 (CTE) を持つグラファイト グレードを選択することで、るつぼが数百回の急速加熱と冷却のサイクルに亀裂を生じることなく耐えられることが保証されます。

次世代半導体の主な用途

私たちのTaCコーティンググラファイト クルーシブル ソリューションは、以下のために特別に設計されています。

SiC インゴット成長 (PVT): 安定した C/Si 比を維持するために、るつぼ壁とのシリコンリッチな蒸気反応を最小限に抑えます。

GaN エピタキシー (MOCVD): サセプタとるつぼをアンモニアによる腐食から保護し、エピ層の最高の電気特性を確保します。

高温アニーリング: 1,800°C を超える温度でウェーハを処理するための、清浄で非反応性の容器として機能します。

寿命と ROI: 初期コストを超えて

調達チームは、TaC コーティングと SiC コーティングのコストを比較することがよくあります。 TaC は先行投資が高くなりますが、高温アプリケーションでは総所有コスト (TCO) が大幅に優れています。

歩留まりの向上: 炭素含有物が少ないということは、インゴットあたりの「プライムグレード」ウェーハの数が増えることを意味します。

部品寿命の延長: 当社の TaC るつぼは通常、PVT 環境において SiC コーティングされたバージョンよりも 2 倍から 3 倍長持ちします。

汚染の低減: アウトガスがほぼゼロになるため、パワー デバイスの移動度およびキャリア濃度の一貫性が向上します。
