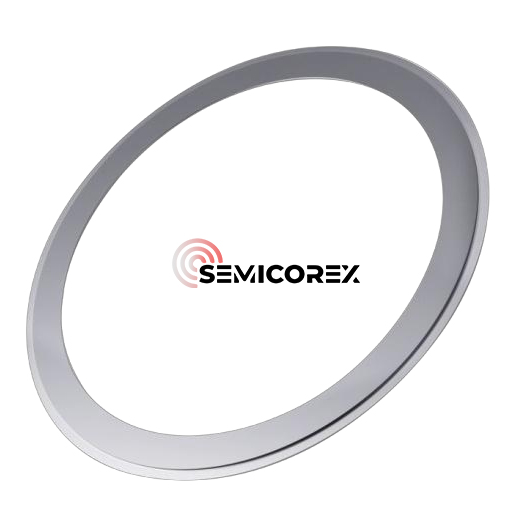

上部電極接地リング
  • 上部電極接地リング上部電極接地リング

上部電極接地リング

Semicorex 上部電極接地リングは、高度な半導体エッチングおよび堆積システムにおける電位を安定させ、均一なプラズマ分布をサポートする超高純度 CVD SiC プラズマ制御コンポーネントです。 Semicorex は、精密 CVD SiC 接地リングとプラズマ対向半導体コンポーネントを世界中に供給し、主要な半導体装置メーカーにカスタマイズされた寸法、電気特性、信頼性の高いグローバル納品を提供します。

お問い合わせを送信

製品説明

最新の半導体プラズマ処理装置では、電気的安定性を維持することは、温度、ガス流量、チャンバー圧力を制御することと同じくらい重要です。 Semicorex 上部電極接地リングは、電位を調整し、プラズマ分布を安定させ、エッチングおよび堆積チャンバ内での均一なウェハ処理をサポートするように設計された重要なプラズマ対向コンポーネントです。


超高純度で製造されています化学蒸着 (CVD) 炭化ケイ素 (SiC), Semicorex 上部電極接地リングは、プラズマや反応性プロセス環境に直接さらされても動作します。その卓越した純度、寸法安定性、および電気的性能により、高度な集積回路製造、メモリ製造、およびパワー半導体製造に不可欠なコンポーネントとなっています。


Semicorex は、次世代半導体装置向けに、優れた材料品質、延長された耐用年数、カスタマイズされた電気特性を備えた、精密設計の CVD SiC 接地リングを提供します。

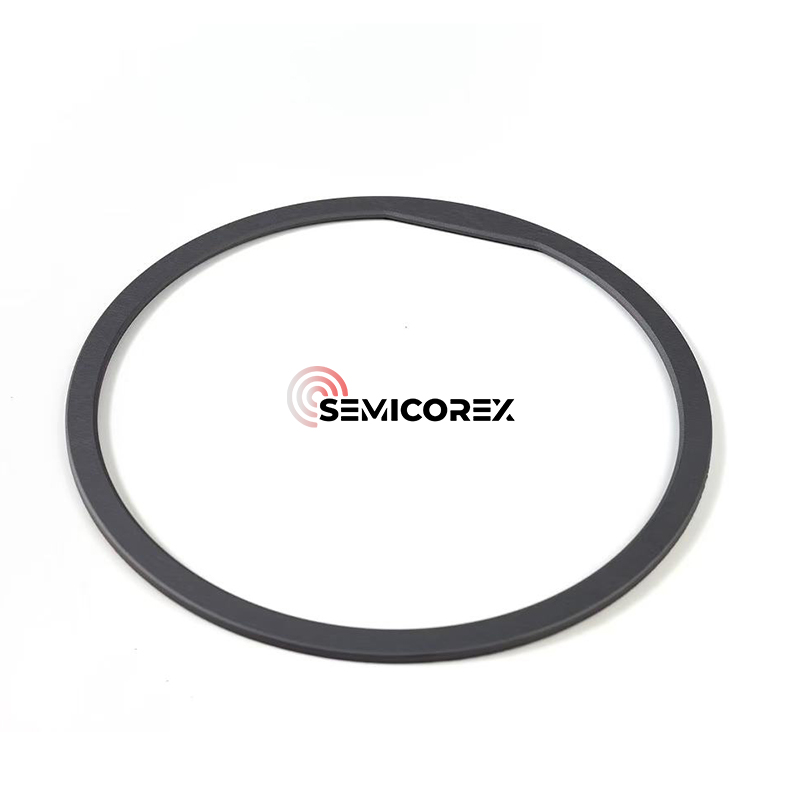

solid SiC ring


上部電極接地リングの役割


プラズマ リアクターは、慎重に制御された電磁場に依存して、安定したプラズマ状態を生成および維持します。処理中、上部電極アセンブリはバランスの取れた電気環境を維持し、ウェーハ表面全体に均一なイオンエネルギーを確実に分布させる必要があります。


上部電極接地リングは、上部電極領域の周囲に配置された精密接地インターフェイスとして機能します。その主な責任は次のとおりです。


チャンバー電位の安定化

均一なプラズマ生成をサポート

局所的な電界歪みの低減

ウェーハ処理の一貫性を向上

プラズマ閉じ込め効率の向上

ウェーハ間のプロセスのばらつきを最小限に抑える


適切な接地制御がないと、プラズマの不安定性がエッチング プロファイル、堆積の均一性、および全体的な生産歩留まりに悪影響を与える可能性があります。


超高純度CVD炭化ケイ素


プラズマに面するコンポーネントの性能は、材料の純度と構造の完全性に大きく依存します。


Semicorex の上部電極接地リングは超高純度の高純度金属から製造されています。CVD炭化ケイ素純度レベルは以下に達します:


≥ 99.9995% SiC


この極めて高い純度により、チャンバー内の汚染リスクが最小限に抑えられ、微量の不純物でもデバイスの性能に影響を与える可能性がある高度な半導体製造プロセスがサポートされます。


主な利点は次のとおりです。


優れた耐プラズマ浸食性

摩耗率の低減

粒子汚染の低減

メンテナンス間隔の延長

チャンバー稼働時間の向上


一般的な動作条件下での耐用年数は、CVD SiC接地リングは以下に到達できます。


従来のシリコンコンポーネントよりも3~5倍長い


この延長された寿命により、交換頻度が減り、半導体メーカーの全体的な所有コストが削減されます。


プロセス要件に合わせた電気的性能


最適なパフォーマンスを達成するには、プラズマ システムが異なれば、異なる電気的特性が必要になります。


Semicorex は、さまざまな機器アーキテクチャおよびチャンバー設計をサポートするために、カスタマイズ可能な抵抗率範囲を提供します。


電気抵抗率の範囲:


0.5~10⁶Ω・cm


この幅広い範囲により、エンジニアは以下に対して最適な電気特性を選択できます。


プラズマエッチング装置

誘電体エッチングプロセス

導電膜加工

成膜室

高度なRFプラズマアプリケーション


カスタマイズされた電気的動作により、チャンバーの安定性とプロセスの再現性が向上します。


半導体装置の精密製造


上部電極接地リングは通常、直径が大きく、寸法公差が厳しいのが特徴です。


一般的な実稼働構成には次のものが含まれます。


外径(OD):約400mm

厚さ範囲:1~10mm

精密加工された形状

欠陥のない表面構造


すべてのコンポーネントは次のことを保証するために厳格な製造管理を受けています。


均一な密度

正確な寸法

一貫した電気特性

構造的信頼性

半導体グレードの清浄度


欠陥のない構造は、安定したプラズマ動作を維持し、汚染リスクを最小限に抑えるために不可欠です。


アプリケーション


上部電極接地リングは、以下の分野で広く使用されています。


プラズマエッチング装置

ICPエッチング装置

CCPプラズマリアクター

半導体成膜室

高度なロジック製造

DRAMとNANDの生産

パワー半導体製造

化合物半導体加工


電気的安定性と優れた耐プラズマ性を組み合わせる能力により、現代の半導体ツールに不可欠なものとなっています。


セミコレックスを選ぶ理由


Semicorex は、高度な CVD SiC テクノロジー、精密機械加工の専門知識、半導体グレードの品質管理を組み合わせて、最も要求の厳しい業界基準を満たす接地リングを提供します。


当社のエンジニアリング チームは、カスタマイズされた寸法、抵抗率仕様、表面処理、およびアプリケーション固有の設計をサポートし、顧客の機器プラットフォームとのシームレスな統合を保証します。
