多孔質アルミナ真空チャック

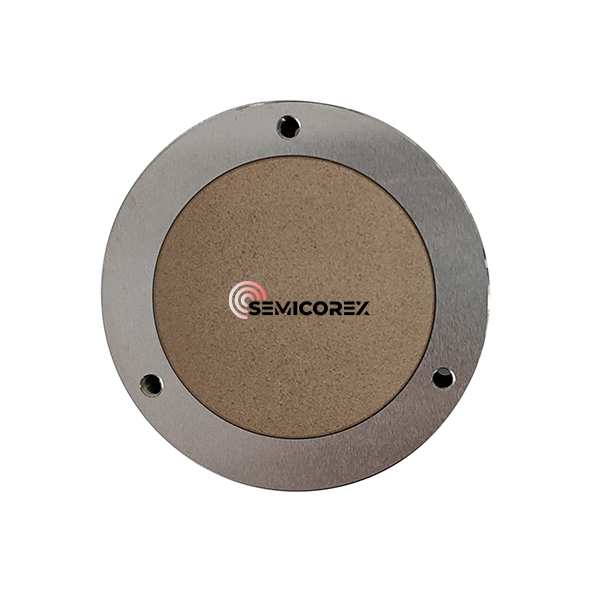

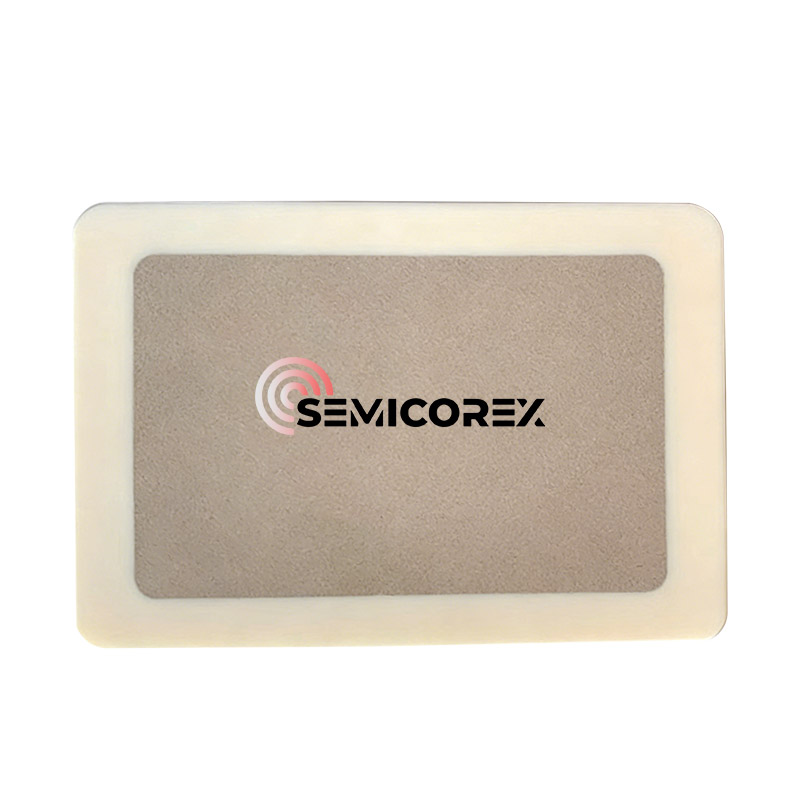

Semicorex 多孔質アルミナ真空チャックは、真空吸引原理を使用して製品を固定するためのキャリア プラットフォームで、その搬送真空の部分は通常、アルミナ多孔質セラミック プレートです。多孔質セラミックプレートはベースの皿穴に組み込まれ、その周囲がベースに接着およびシールされ、ベースは緻密なセラミックまたは金属材料で機械加工されます。作業環境がマイナス圧になると、チャックはセラミックプレート内部の多孔質構造を介して真空ポンプに接続され、空気が吸引され、ウェハの下は外部の大気圧よりも大幅に低い真空領域になります。強い圧力差の影響で、ウェーハはチャックの表面にしっかりと取り付けられます。一般にウェハ下の真空度が高くなるほどチャックとワークとの密着力が高まり、吸着力も強くなります。

半導体およびマイクロエレクトロニクス産業では、精度は単なる要件ではなく、標準です。多孔質アルミナ真空チャック (セラミック真空チャックとも呼ばれる) は、リソグラフィー、検査、ダイシングのプロセス中にデリケートな基板に均一で傷を付けない吸引を提供するように設計された重要なコンポーネントです。

多孔質アルミナ真空チャックとは何ですか？

吸引力を生み出すために機械加工された溝を使用する従来の金属チャックとは異なり、多孔質セラミック チャックは特殊な微細孔構造を利用します。これにより、真空圧力がワークピースの表面全体に均一に分散され、溝のあるデザインでよく見られる「ディンプル」や変形を防ぐことができます。

主要な技術仕様

これらのコンポーネントの性能を理解するために、高純度 Al2O3 の材料特性を調べます。

従来の材料ではなく多孔質アルミナを選択する理由

1. 優れた平坦性と均一性

微細な細孔構造により、接触面積の 100% に真空力が確実に適用されます。業界データによると、均一な吸引により、従来の溝付きステンレス鋼チャックと比較してウェハのストレスが最大 40% 軽減されます。

2. 高い熱安定性

アルミナ セラミックは、低い熱膨張係数 (CTE) を持っています。高温処理やレーザーベースの検査では、チャックの寸法が維持され、焦点深さが一定に保たれます。

3. ESD と汚染管理

高純度のアルミナは化学的に不活性で、本来の耐腐食性があります。さらに、特殊な「ブラック アルミナ」または帯電防止コーティングを適用して、環境によっては半導体歩留まりの約 25% 低下の原因となる静電気放電 (ESD) を防ぐことができます。

ハイテク製造における主な用途

半導体ウェーハ処理

主な使用例は、フォトリソグラフィーとウェーハ プロ​​ービングです。極めて平坦度 (<2μm) により、ウェハは高度な光学システムの狭い被写界深度内に確実に収まります。

薄膜太陽電池の製造

柔軟な基板や非常に薄い基板の場合、従来の真空チャネルは物理的な損傷を引き起こす可能性があります。多孔質セラミックの「通気性」のある表面は、優しいエアクッションまたは吸引プレートとして機能し、脆弱な層を保護します。

光学レンズ研削

多孔質アルミナは、振動や不均一な圧力が光学収差の原因となる精密研削中にレンズを保持するために使用されます。

よくある質問 (FAQ)

Q1: 多孔質アルミナ真空チャックの洗浄方法を教えてください。

A: 吸引力を維持するには清掃が不可欠です。脱イオン水または特殊な溶剤で超音波洗浄を使用することをお勧めします。アルミナは化学的に安定しているため、ほとんどの酸またはアルカリ性の洗浄剤に耐えることができます。チャックが乾燥していることを確認して、毛穴から水分を取り除きます。

Q2: 特定の基材に合わせて細孔サイズをカスタマイズできますか?

A: はい。超薄膜の「プリントスルー」を防ぐには、より小さな細孔（約 10μm ～ 20μm）が適していますが、より大きな細孔は、より重いワークピースやより多孔質なワークピースの場合により高い空気流を提供します。

Q3: 最高使用温度はどれくらいですか?

A: セラミック自体は 1500℃ を超える温度に耐えることができますが、真空チャック アセンブリ (シールおよびハウジングを含む) は、接合方法に応じて通常 250℃ ～ 400℃ までと評価されています。
