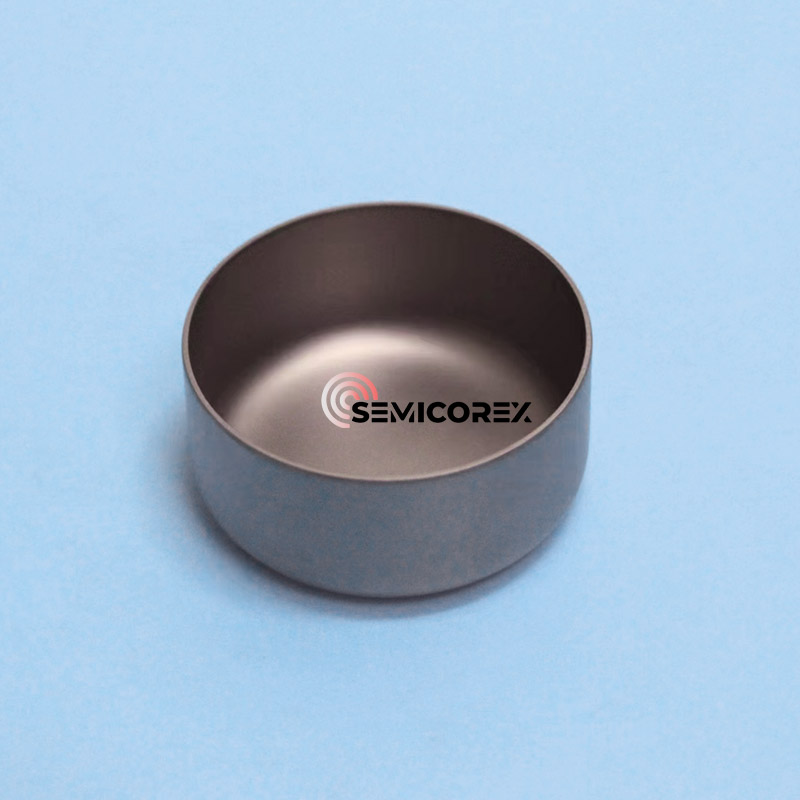

PBNるつぼ

セミコレックス熱分解窒化ホウ素PBNるつぼは、半導体製造、結晶成長、真空の適用などの産業における高温および超純金プロセスの厳しい要求を満たすように設計された精密設計成分です。化学蒸気堆積（CVD）プロセスを通じて製造されたPBNるつぼは、優れた純度、例外的な熱安定性、および優れた化学的不活性性を提供し、高度な材料工学で選択した材料になります。

窒化ホウ素はクォーツの熱膨張係数に匹敵する熱膨張係数を持っているが、その熱伝導率は後者の10倍であるため、優れた熱衝撃耐性を持ち、急速な温度変化による亀裂のリスクを減らすことができ、問題なく20〜1200を数回サイクルすることができます。さらに、窒化ホウ素は酸、アルカリ、ガラス、およびほとんどの金属とは反応せず、機械的強度が低く、グラファイトよりもわずかに高いだけですが、高温では負荷がかかりません。一般的な金属加工機で処理できます。したがって、るつぼ、容器、液体金属送達パイプ、および金属の蒸発のためのスチール鋳造用のカビとして使用するのに実際に適しています。

通常、ホウ素含有ガス（BCL3またはB2H6）を使用して化学蒸気堆積によって作成されますが、B2H6は非常に毒性があるため、BCL3は現在原料として使用されています。ホウ素含有ガスは熱分解（1500〜1800℃）を受け、高温反応チャンバーでNH3と反応して窒化します。反応中に熱分解が起こるため、発熱性窒化ホウ素るつぼ（一般にPBNるつぼとして知られています）。

材料の成長プロセスは「落下雪」に似ています。つまり、反応で成長した六角形のBNスノーフレークは、加熱されたグラファイト基板（コア型）に絶えず積み上げられています。時間が経つにつれて、蓄積層が厚くなり、PBNシェルが形成されます。 Demoldingは独立した純粋なPBNコンポーネントであり、PBNコーティングが残っています。 PBNのるつぼは、従来の熱い圧迫焼結プロセスを通過する必要がなく、焼結剤を追加する必要がないため、非常に高い純度（99.99％以上）を持ち、真空下の動作温度は1800度と同じくらい高く、大気保護の下での動作温度は通常2100°C（通常はニトロゲンまたはアルゴン）に達する可能性があります。主に蒸発/分子ビームエピタキシー（MBE）/GAAS結晶の成長およびその他の目的で使用されます。
