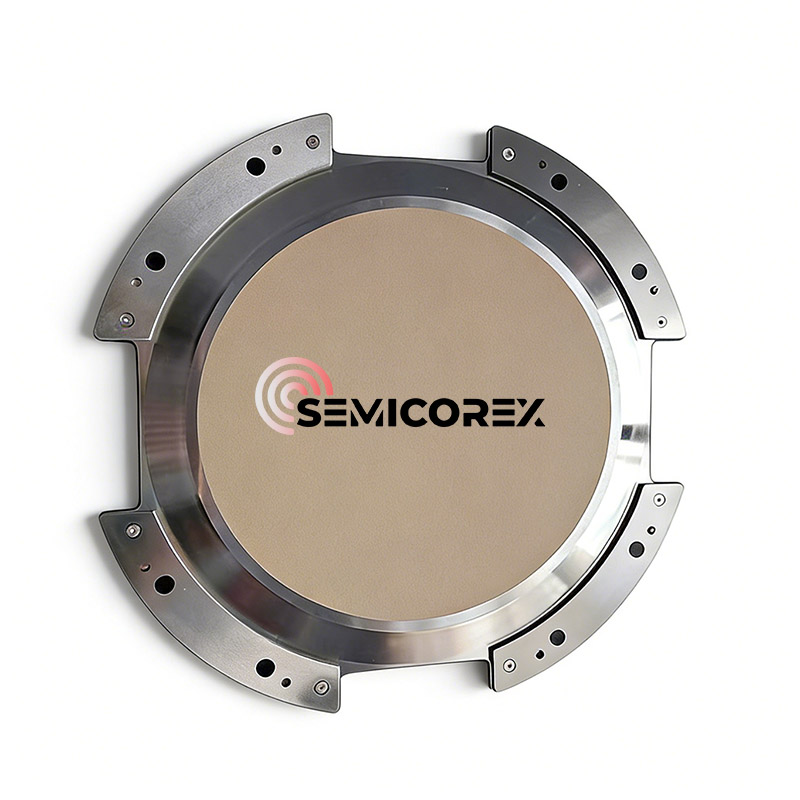

微多孔質セラミックチャック

Semicorex の微多孔質セラミック チャックは、半導体におけるウェーハ ハンドリングの主要コンポーネントです。微多孔質セラミックチャックのコア部分である微多孔質セラミックの孔は通常非常に小さく、気孔率は30%～50%程度が必要です。穴の直径はミクロレベル、さらにはナノレベルが要求されます。ワークを真空チャックに確実に吸着させ、負圧による表面の傷、凹みなどの悪影響を防ぎます。一方、電子部品のフォトリソグラフィー工程でアルミナ真空チャックを使用する場合、通常、多孔質のチャックが必要です。アルミナセラミックチャックから反射される迷光による干渉を避けるため、チャックは黒色である必要があります。

という構造なので、アルミナ真空チャックは比較的単純で、製造コストとメンテナンスコストが低く、吸着力の調整も比較的簡単です。真空ポンプの動作状態やチャック間の間隔を調整することにより、処理中にウエハを完全に安定して固定することができます。しかし、化学蒸着などの真空または低圧環境でウェーハを処理する場合、圧力差を利用した真空チャックは機能せず、その用途が制限されてしまいます。また、ウエハが微多孔質セラミックチャックの表面に吸着されると、空気圧により変形し、加工後にウエハが跳ね返って切断面に波打ちが生じ、表面の平坦度が低下し、加工精度に影響を与える場合がある。そのため、微多孔質セラミックチャックは、通常、金属プレートなどの平坦で十分に密閉されたコンポーネントを固定または搬送するために使用されます。そして、半導体プロセスでは、通常、ローエンドプロセスに適用されます。

Semicorex 微多孔質セラミック チャックは、均一なクランプ力、優れた平面度、および汚染のない動作を必要とする用途向けに設計された高精度の真空保持コンポーネントです。 OEM 機器メーカーや高度な生産環境向けに開発された Semicorex セラミック チャックは、機械的クランプや従来の真空チャック設計では不十分な場合に、安定した再現性のあるワークピースの固定を提供します。

主なパフォーマンス機能

表面全体にわたる均一な真空分布

個別の真空穴に依存する従来の真空チャックとは異なり、Semicorex 微多孔質セラミック チャックは、完全に相互接続された微多孔質構造を利用して、真空をチャック表面全体に均一に分配します。

この設計は以下を提供します。

接触面全体にわたって均一な保持力

局所的な応力とワークの変形を軽減

薄い、脆い、または柔軟な基板の安定性の向上

その結果、これらのチャックはシリコン ウェーハ、ガラス パネル、サファイア基板、セラミック、複合材料に特に適しています。

高い平面性と寸法安定性

Semicorex 微多孔質セラミック チャックは、高い平坦性と長期にわたる寸法安定性を実現するために、精密焼結および表面仕上げプロセスを使用して製造されています。

通常の平面度は、サイズと用途に応じてミクロンレベルの公差内で制御可能

低い熱膨張により、温度変動時の変形を最小限に抑えます。

これにより、研削、研磨、検査、リソグラフィー関連のプロセスで一貫した位置決め精度が保証されます。

クリーンで粒子のない操作

先進的なセラミック材料は本質的に非金属、非磁性、耐食性を備えているため、Semicorex 微多孔質セラミック チャックはクリーンでデリケートな製造環境に適しています。

主な利点は次のとおりです。

金属汚染なし

低発塵

クリーンルーム用途との互換性

これらの特性により、半導体製造、光学部品の製造、精密エレクトロニクス加工に最適です。

材料と構造の利点

制御された微多孔質セラミック構造

Semicorex 微多孔質セラミック チャックの孔径と気孔率は、真空流量、保持力、機械的強度のバランスを取るように慎重に設計されています。

均一な細孔分布により安定した真空性能をサポート

微多孔構造により運転時の急激な圧力損失を低減

穴あき真空チャックに比べて保持信頼性が向上

この構造により、連続運転でも安定したチャッキング性能を発揮します。

代表的な用途

Semicorex 微多孔質セラミック チャックは、以下の分野で広く使用されています。

半導体ウェーハの研削・研磨

ガラス、サファイア、セラミック基板の加工

光学部品の製造

精密機械加工および計測システム

安定した再現可能な性能により、自動化された高精度の生産ラインに最適です。

FAQ – Semicorex 微多孔質セラミック チャック

微多孔質セラミックチャックの主な利点は何ですか?

表面全体に均一な真空保持力を提供し、変形を最小限に抑え、プロセスの安定性を向上させます。

Semicorex セラミック チャックは薄いウェーハに適していますか?

はい。均一な圧力分散が必要な、薄くて脆い、または柔軟なワークピースに特に効果的です。

Semicorex 微多孔質セラミック チャックは OEM 機器用にカスタマイズできますか?

はい。寸法、気孔率、表面仕様は、OEM 固有の用途に合わせて調整できます。

微多孔質セラミックチャックはどのように維持されますか?

通常は定期的な清掃で十分です。セラミック構造は摩耗、腐食、化学劣化に耐性があります。
