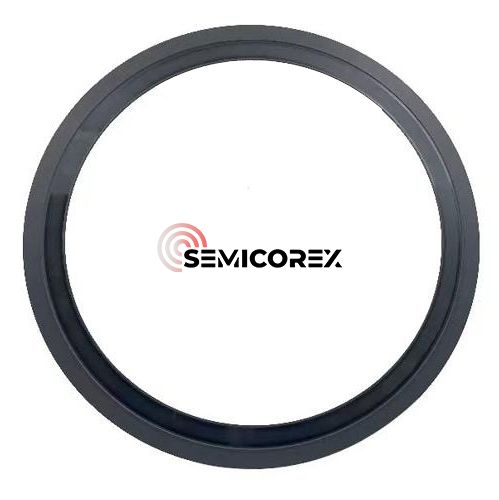

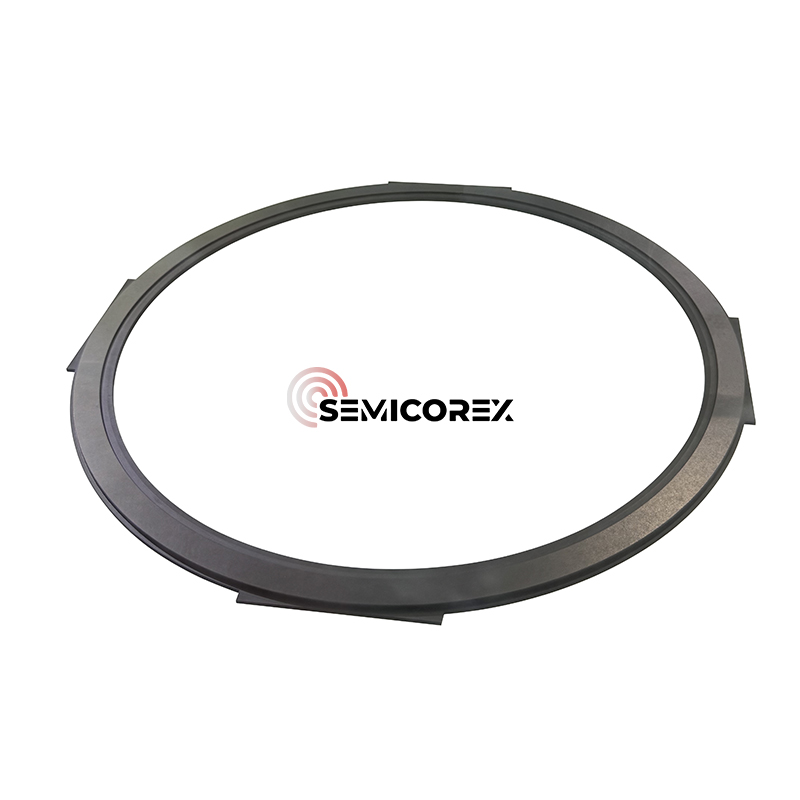

エッチングエッジリング

Semicorex エッチング エッジ リングは、イオン分布を最適化し、ウェーハ表面全体でプロセスの均一性を維持するように設計された主要なプラズマ対向コンポーネントです。超高純度で製造されています化学蒸着 (CVD) 炭化ケイ素 (SiC)、このコンポーネントはプラズマ環境と直接相互作用し、エッチングのパフォーマンスを制御する上で重要な役割を果たします。

Semicorex は高性能を提供しますCVD SiCフォーカス リング、RF 接地リング、シャワーヘッド関連のプラズマ制御コンポーネントを含むエッチング エッジ リングは、高度な半導体エッチング システム向けに設計されています。

プラズマエッチングにおいてエッジリングが重要な理由

プラズマ エッチング中、高エネルギーのイオンと反応種がウェーハ表面に向かって加速され、材料層が選択的に除去されます。適切なプラズマ制御がないと、ウェーハエッジの周囲で電界歪みが発生し、その結果、エッチングプロファイルが不均一になり、限界寸法が一貫せず、デバイスの歩留まりが低下する可能性があります。

エッチング エッジ リングはウェーハの周囲に配置され、重要なフィールド形成コンポーネントとして機能します。プラズマの分布を調整し、エッジ効果を制御することにより、ウェーハ全体にわたってエッチング条件を確実に一定に保つことができます。

その主な機能は次のとおりです。

プラズマの閉じ込めと安定化

電界の最適化

エッジプロファイル制御

エッチング速度の均一性の向上

プロセスの再現性の向上

これらの機能は、高度なロジック、メモリ、パワー半導体の製造においてますます重要になっています。

プラズマおよびウェーハ環境との直接的な相互作用

プロセスゾーンから隔離されたままの構造チャンバーコンポーネントとは異なり、エッチングエッジリングはプラズマ領域内で直接動作し、多くの場合ウェーハ表面に隣接して配置されます。

この近接性により、次のような方法でプラズマの挙動にリアルタイムで影響を与えることができます。

イオン軌道の誘導

プラズマエネルギーを対象のプロセス領域に集中させる

エッジ関連のプロセス変動を最小限に抑える

パターン転写精度の向上

高アスペクト比のエッチングアプリケーションをサポート

このコンポーネントは、最も必要な場所にプラズマ活動を集中させることにより、エッチング効率の向上とフィーチャ精度の向上の両方に貢献します。

超高純度CVDシリコンカーバイド構造

プラズマ エッチング チャンバー内の過酷な条件では、連続的なイオン衝撃、反応性化学反応、熱サイクルに耐えられる材料が必要です。

CVD炭化ケイ素は、次のような特性のユニークな組み合わせにより、これらの用途に最も適した材料の 1 つとして広く考えられています。

超高純度

パーティクルの発生が極めて少ない

優れた耐プラズマ性

高密度かつ低気孔率

優れた耐食性

優れた熱安定性

緻密な CVD SiC 構造により、汚染を最小限に抑えながら、長期間の処理サイクルでも優れた寸法安定性を維持します。

これらの特性により、CVD SiC は高度なプラズマ対向半導体コンポーネントに適した材料となります。

フォーカス リング、アース リング、プラズマ制御コンポーネント

エッチング エッジ リング アセンブリには、リアクターの設計に応じて、いくつかの特殊なコンポーネント タイプが含まれる場合があります。

フォーカスリング

フォーカス リングは、ウェーハ周囲のプラズマ分布を形作るように設計されています。ウェーハ周囲のイオン密度のバランスをとることにより、中心からエッジまで均一なエッチングを実現します。

RF 接地リング

接地リングは、プラズマ システム内で電気接地機能を提供します。これらは、プロセスの変動を低減しながら、安定したチャンバー動作と改善されたプラズマ制御に貢献します。

シャワーヘッドおよびプラズマ分配コンポーネント

ガス分配およびプラズマ管理システム内で使用される CVD SiC コンポーネントは、一貫したプロセス条件とチャンバーのパフォーマンスをサポートします。

これらのコンポーネントを組み合わせることで、高度な製造要件を満たすことができる高度に制御されたエッチング環境が作成されます。

Semicorex は、高度な CVD SiC 堆積技術と精密機械加工能力を組み合わせて、卓越した純度、寸法精度、耐久性を備えたプラズマ対向コンポーネントを製造します。

カスタマイズ オプションには次のものが含まれます。

さまざまなリング形状

カスタム直径

フォーカスリングの構成

RF 接地設計

アプリケーション固有のプラズマ制御機能

すべてのコンポーネントは、世界中の半導体装置メーカーの厳しい要件を満たすために、厳格な品質基準に従って製造されています。
