SOIウエハ
  • SOIウエハSOIウエハ

SOIウエハ

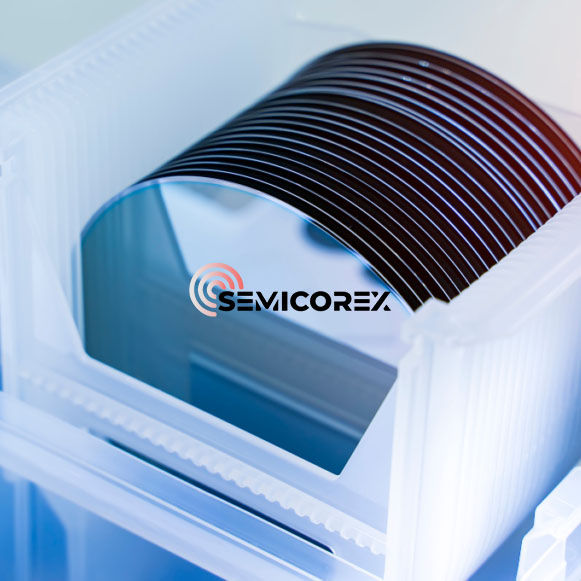

Semicorex SOI ウェーハは、絶縁材料の上に薄いシリコン層を備え、デバイスの効率、速度、消費電力を最適化する高性能半導体基板です。 Semicorex は、カスタマイズ可能なオプション、高度な製造技術、品質重視により、幅広い最先端のアプリケーションに対して優れた性能と信頼性を保証する SOI ウェーハを提供しています。

お問い合わせを送信

製品説明

Semicorex SOI ウェーハ (シリコン オン インシュレータ) は、最新の集積回路 (IC) 製造の高性能要求を満たすように設計された最先端の半導体基板です。 SOI ウェーハは、絶縁材料 (通常は二酸化シリコン (SiO2)) の上にシリコンの薄層を形成して構成されており、異なる電気コンポーネント間の絶縁を提供することで、半導体デバイスの性能を大幅に向上させることができます。これらのウェーハは、熱管理、電力効率、小型化が重要となるパワーデバイス、RF (高周波) コンポーネント、MEMS (微小電気機械システム) の製造に特に有益です。


SOI ウェーハは、低い寄生容量、層間のクロストークの低減、優れた熱絶縁などの優れた電気特性を備えているため、高度なエレクトロニクスにおける高周波、高速、電力に敏感なアプリケーションに最適です。 Semicorex は、さまざまなシリコンの厚さ、ウェーハ直径、絶縁層など、特定の製造ニーズに合わせてカスタマイズされたさまざまな SOI ウェーハを提供し、お客様がアプリケーションに完全に適合した製品を確実に受け取れるようにします。

構造と特長

SOI ウェーハは、上部シリコン層、絶縁層 (通常は二酸化シリコン)、およびバルク シリコン基板の 3 つの主要な層で構成されます。最上部のシリコン層、つまりデバイス層は、半導体デバイスが製造される活性領域として機能します。絶縁層 (SiO2) は電気絶縁バリアとして機能し、最上層のシリコン層とウェーハの機械的支持体として機能するバルクシリコンとの間に分離を提供します。

Semicorex の SOI ウェーハの主な特徴は次のとおりです。


デバイス層: シリコンの最上層は通常薄く、用途に応じて厚さは数十ナノメートルから数マイクロメートルの範囲です。この薄いシリコン層により、トランジスタやその他の半導体デバイスの高速スイッチングと低消費電力が可能になります。

絶縁層 (SiO2): 絶縁層の厚さは通常 100 nm から数マイクロメートルです。この二酸化シリコン層は、アクティブな最上層とバルクシリコン基板の間に電気的絶縁を提供し、寄生容量の低減とデバイスの性能の向上に役立ちます。

バルクシリコン基板: バルクシリコン基板は機械的サポートを提供し、通常はデバイス層よりも厚いです。抵抗率と厚さを調整することで、特定の用途に合わせて調整することもできます。

カスタマイズ オプション: Semicorex は、さまざまなシリコン層の厚さ、絶縁層の厚さ、ウェーハ直径 (通常 100mm、150mm、200mm、300mm)、ウェーハの向きなど、さまざまなカスタマイズ オプションを提供しています。これにより、小規模な研究開発から量産まで幅広い用途に適したSOIウェーハの供給が可能となります。

高品質の素材: 当社の SOI ウェーハは高純度シリコンで製造されており、低欠陥密度と高い結晶品質を保証します。これにより、製造時の優れたデバイス性能と歩留まりが実現します。

高度な接合技術: Semicorex は、SIMOX (酸素注入による分離) や Smart Cut™ テクノロジーなどの高度な接合技術を利用して、SOI ウェーハを製造しています。これらの方法により、シリコン層と絶縁層の厚さの優れた制御が保証され、最も要求の厳しい半導体アプリケーションに適した一貫した高品質のウェーハが提供されます。


半導体産業での応用

SOI ウェーハは、電気的特性が向上し、高周波、低電力、高速環境で優れた性能を発揮するため、多くの先進的な半導体アプリケーションで重要です。以下は、Semicorex の SOI ウェーハの主な用途の一部です。


RF およびマイクロ波デバイス: SOI ウェーハの絶縁層は、寄生容量を最小限に抑え、信号劣化を防ぐのに役立ち、電力増幅器、発振器、ミキサーなどの RF (無線周波数) およびマイクロ波デバイスに最適です。これらのデバイスは絶縁性の向上により恩恵を受け、その結果、パフォーマンスが向上し、消費電力が削減されます。


パワーデバイス: SOI ウェーハの絶縁層と薄い上部シリコン層の組み合わせにより、熱管理が向上し、効率的な熱放散が必要なパワーデバイスに最適です。アプリケーションにはパワー MOSFET (金属酸化物半導体電界効果トランジスタ) が含まれており、電力損失の低減、より高速なスイッチング速度、および強化された熱性能の恩恵を受けます。



MEMS (微小電気機械システム): SOI ウェーハは、明確に定義された薄いシリコン デバイス層のため、MEMS デバイスで広く使用されており、複雑な構造を形成するために簡単に微細加工することができます。 SOI ベースの MEMS デバイスは、高精度と機械的信頼性を必要とするセンサー、アクチュエーター、その他のシステムに使用されます。


高度なロジックと CMOS テクノロジー: SOI ウェーハは、高速プロセッサ、メモリ デバイス、およびその他の集積回路を製造するための高度な CMOS (相補型金属酸化膜半導体) ロジック テクノロジーで使用されます。 SOI ウェーハの低い寄生容量と削減された電力消費は、次世代エレクトロニクスの重要な要素であるスイッチング速度の高速化とエネルギー効率の向上に役立ちます。


オプトエレクトロニクスとフォトニクス: SOI ウェーハの高品質結晶シリコンは、光検出器や光相互接続などのオプトエレクトロニクス用途に適しています。これらのアプリケーションは、絶縁層によって提供される優れた電気的絶縁と、フォトニックコンポーネントと電子コンポーネントの両方を同じチップ上に統合できる機能の恩恵を受けます。


メモリデバイス: SOI ウェーハは、フラッシュメモリや SRAM (スタティック ランダム アクセス メモリ) などの不揮発性メモリ アプリケーションでも使用されます。絶縁層は、電気的干渉やクロストークのリスクを軽減することで、デバイスの完全性を維持するのに役立ちます。


Semicorex の SOI ウェーハは、RF デバイスからパワー エレクトロニクスや MEMS まで、幅広い半導体アプリケーションに高度なソリューションを提供します。これらのウェーハは、低い寄生容量、削減された消費電力、優れた熱管理などの優れた性能特性を備えており、デバイスの効率と信頼性が向上します。特定の顧客のニーズに合わせてカスタマイズ可能なセミコレックスの SOI ウェーハは、次世代エレクトロニクス用の高性能基板を求めるメーカーにとって理想的な選択肢です。
