シリコン膜
  • シリコン膜シリコン膜

シリコン膜

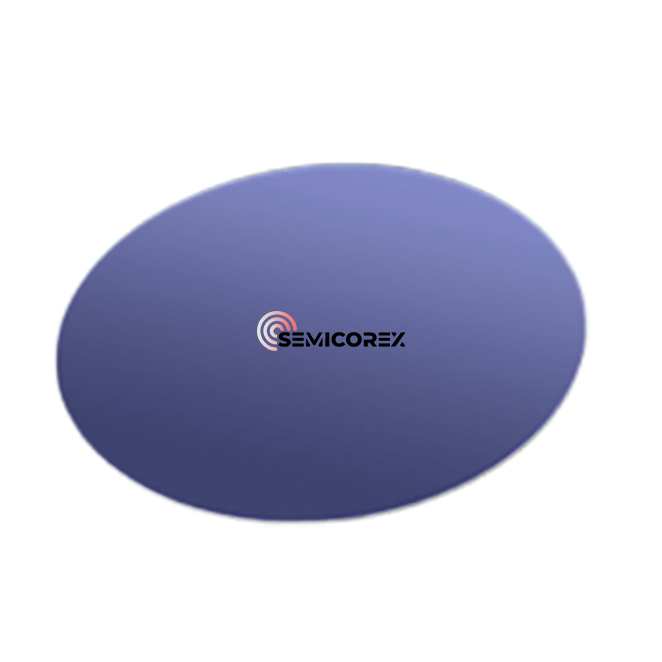

Semicorex シリコン フィルム、またはシリコン ウェーハは、集積回路、太陽電池、MEMS デバイスの用途に不可欠な高純度の半導体基板です。 Semicorex の精密製造と厳格な品質管理の専門知識により、当社のシリコン フィルムは最高の業界基準を満たし、先進的な半導体アプリケーションに優れた信頼性とパフォーマンスを提供します。*

お問い合わせを送信

製品説明

セミコレックスシリコンフィルムはシリコンウェーハとして広く認知されており、半導体製造において重要な部品です。この純粋なシリコンの薄いスライスは、集積回路、太陽電池、微小電気機械システム (MEMS) などのさまざまな電子デバイスをサポートするように専門的に設計されています。シリコンはその優れた電気特性で知られており、テクノロジー分野における主要な半導体材料となっています。シリコン フィルムの高純度および結晶性により、ドーピング、エッチング、堆積プロセスの理想的なプラットフォームとなります。これらのプロセスはすべて、現代のエレクトロニクスを定義する洗練されたマイクロエレクトロニクス構造の構築に不可欠です。


シリコン フィルムの製造は、通常は砂または石英から供給される未加工シリコンの抽出と精製から始まります。この原料は厳しい精製工程を経て、99.9999%以上の純度を誇るポリシリコンとして知られる半導体グレードのシリコンとなります。精製後、シリコンは溶融され、チョクラルスキー (CZ) 技術やフロート ゾーン (FZ) プロセスなどの方法を使用して大きな単結晶インゴットに成形されます。これらの高純度のインゴットは、薄いウェーハにスライスされ、研磨され、厚さ、平坦度、表面の平滑性に関する厳しい業界基準を満たすように細心の注意を払って精製されます。この徹底した製造プロセスにより、シリコン フィルムが高性能半導体デバイスに必要な高度な製造技術と完全に互換性があることが保証されます。


シリコン フィルムにはさまざまな直径があり、通常は 100 mm から 300 mm の範囲ですが、最先端の進歩により、より大型でより効率的なデバイスの製造を容易にするために最大 450 mm まで拡張されています。電子デバイスの性能を脅かす可能性のある表面欠陥を除去するために、各ウェーハは鏡のような研磨を受けます。ほんのわずかな欠陥でもデバイスの歩留まりや信頼性に影響を与える可能性があるため、膜の均一性と平坦性が最も重要です。さらに、シリコン フィルムは、<100> や <111> などの複数の結晶方位で製造することができ、これはフィルムの特性や特定の用途への適合性に大きな影響を与えます。

シリコン フィルムは、集積回路 (IC) の製造における基本的な材料です。 IC 製造で使用される主な基板として、シリコン ウェーハはフォトリソグラフィ、エッチング、ドーピングなどの重要なプロセスを経て、電気信号がマイクロプロセッサ、メモリ チップ、およびその他のさまざまなコンポーネントを通過できるようにする複雑な経路を作成します。シリコンのユニークな半導体特性は、電気伝導度を正確に制御し、デジタル ロジックのバックボーンを形成するオン/オフ スイッチとしてトランジスタが効果的に機能することを保証します。シリコンフィルムの品質は最も重要です。これらのデバイスの性能、電力効率、信頼性に直接影響し、現代のエレクトロニクスにおける重要な役割を強調しています。


さらに、シリコン フィルムは、一般に太陽電池と呼ばれる光電池の製造に不可欠です。シリコンウェーハは、太陽光を効率的に電気に変換する光起電力接合を確立するために、専門的にドーピングされ、積層されています。シリコン膜の高純度および構造的完全性は、太陽電池のエネルギー変換効率を最大化するために不可欠です。シリコン ウェーハは、堅牢で導電性のプラットフォームを提供することで、太陽光発電システムが信頼性の高い持続可能なエネルギーを供給できるようにします。


さらに、シリコン フィルムは MEMS (Micro-Electro-Mechanical Systems) デバイスの開発において重要な役割を果たします。これらの小型システムは、機械部品と電子部品を顕微鏡スケールでシームレスに統合しており、センサー、加速度計、ジャイロスコープ、圧力センサーなどのさまざまなアプリケーションに不可欠です。シリコン フィルムの機械的安定性と標準的な半導体プロセスとの互換性により、シリコン フィルムは MEMS 製造に理想的な基板となり、信頼性の高い精密なマイクロスケール コンポーネントの作成が容易になります。


半導体アプリケーションの多様な要求に対応するために、シリコン フィルムは厚さ、抵抗率、ドーパントの種類、その他の仕様に関して正確にカスタマイズできます。ウェーハにホウ素を戦略的にドープして p 型シリコンを作成したり、リンをドープして n 型シリコンを作成したりすることができ、ダイオード、トランジスタ、太陽電池の基本となる p-n 接合の形成が可能になります。カスタマイズ オプションには、半導体デバイスの高度なパッケージングや 3D 統合にしばしば必要となる、ウェーハの薄化や裏面研削も含まれます。フィルムの特性を調整する際のこの優れた柔軟性により、シリコン フィルムは次世代アプリケーションに必要な厳格な基準を確実に満たすことができます。


Semicorex シリコン フィルムはエレクトロニクス産業に不可欠なコンポーネントであり、幅広い半導体アプリケーションの基礎基板として機能します。その比類のない純度、結晶性、複雑なデバイス構造をサポートする能力により、集積回路、太陽電池、MEMS デバイスの製造に不可欠なものとなっています。セミコレックスは、厳格な品質保証と高度な製造技術を通じて、半導体業界の多様かつ進化するニーズを満たすシリコン フィルム製品を提供し、お客様がアプリケーションで最適なパフォーマンスと信頼性を確実に達成できるようにします。



ホットタグ: シリコン フィルム、中国、メーカー、サプライヤー、工場、カスタマイズされた、バルク、高度な、耐久性
