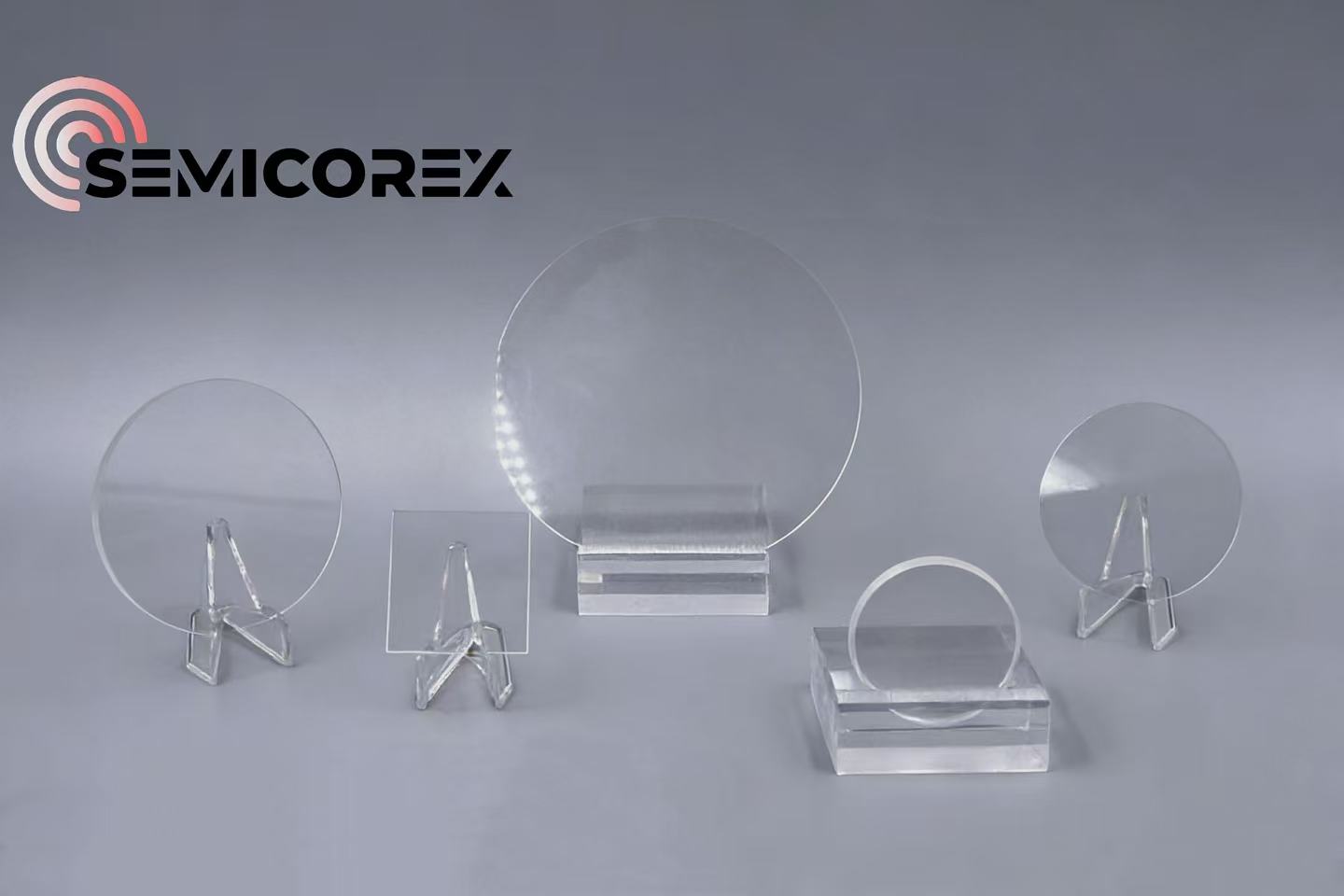

Semicorex ガラス ウェーハは、半導体グレードのガラスから作られた円形の薄いスライスです。優れた高温耐性、強度耐食性、優れた機械的特性、高い光伝送効率により、半導体、光学、バイオテクノロジー、マイクロエレクトロニクス、集積回路(IC)パッケージングなどの精密製造分野で広く使用されています。
ガラスの主流の加工方法ウエハース真空電気融合、ガス溶解、化学蒸着が含まれます。セミコレックスは通常、ガラスウェーハのさまざまな用途要件に合わせた特定の処理方法を使用しています。ハイエンド精密製造業界の厳しい要件を完全に満たすため、セミコレックス ガラス ウェーハは高度なレーザー測定装置を採用し、研削や研磨などの仕上げプロセス後の各ウェーハのサイズ、厚さ、表面品質を厳密に管理します。
優れた特性
1. 強度耐食性
2. 優れた熱安定性
3. 低い表面粗さ
4. 高い光透過効率
5. 優れた機械的特性
6. 優れた電気的性能
セミコレックスガラスウェーハの用途
1. 半導体産業:
ガラスウェーハは、キャリアまたはパッケージング基板として機能します。シリコンウェーハ、ウェハレベル パッケージング (WLP)、ファンアウト ウェハレベル パッケージング (FOWLP)、チップ スタッキングなどの高度なパッケージングで使用され、半導体チップの性能と集積度を向上させます。
2. 光学分野:
ガラスウェーハは、高い光透過効率、低い表面粗さ、優れた光学均一性のおかげで、レンズ、プリズム、導波路などの光学部品の製造に一般的に適用され、AR/VR グラス、レーザーデバイス、光センサーで重要な役割を果たしています。
3. 生物医学分野:
ガラスウェーハは、眼科機器、内視鏡、レーザー治療装置などの医療用光学機器の必須部品として使用されているほか、DNA配列決定チップ、PCRリアクター、マイクロ流体チップなどの生物医学機器にも使用されており、疾患診断、遺伝子配列決定、精密医療の技術サポートを提供しています。
4. 微小電気機械システムの応用
ガラスウェーハは、圧力センサー、加速度計、光学 MEMS などの分野で一般的に使用される内部微細構造を保護する密閉環境を提供する MEMS デバイスのパッケージング材料または基板として使用されます。
