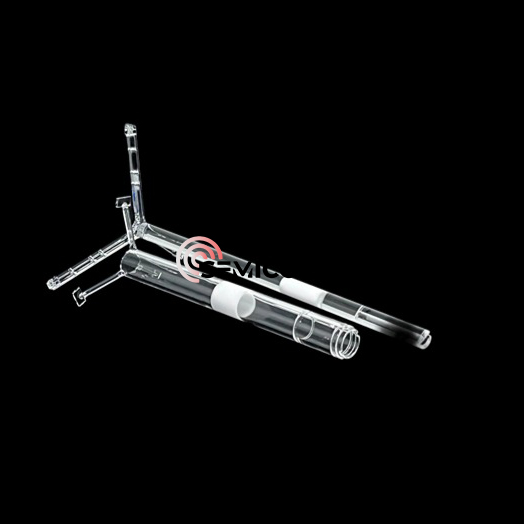

石英サセプタサポート

半導体製造の厳しい環境では、歩留まりの高いバッチとコストのかかる失敗の違いは、多くの場合、ウェハの位置決めの微細な精度にあります。 Semicorex 石英サセプタ サポート シャフト (一般にエピタキシャル石英シャフトと呼ばれる) は、化学蒸着 (CVD) およびエピタキシャル成長プロセスの文字通りのバックボーンとして機能します。極端な温度勾配や化学薬品への曝露に耐えるように設計されたこのコンポーネントは、サセプタやウェーハキャリアの流体、垂直方向の動き、回転にとって重要です。

エピタキシャルプロセスにおける石英の役割

エピタキシャルプロセスでは、多くの場合 1000°C を超える温度と、わずかな金属汚染のない環境が必要です。標準的な材料は、このような条件下では破損したりガスが発生したりする可能性があります。当社の石英サセプタ サポートは超高純度合成石英ガラスから製造されており、以下のことを保証します。

優れた熱安定性:熱衝撃に対する耐性が高く、急速加熱・冷却サイクル時の亀裂を防止します。

化学的不活性度:前駆体ガスや洗浄剤と反応せず、半導体ウェーハの完全性を維持します。

最小限の汚染:不純物レベルは100万分の1（ppm）単位で測定され、大気への不要な元素の「ドーピング」を防ぎます。

コア機能と技術的利点

石英サセプタ サポートの主な機能は、サセプタ (半導体ウェーハを保持するプレート) の垂直方向および回転方向の動きを容易にすることです。

1. 正確な垂直位置決め

一般的なリアクターでは、ウェハ表面とガス入口の間の距離によって膜の均一性が決まります。当社のクォーツ シャフトはミリメートル未満の公差で機械加工されています。これにより、装置の動作制御システムがサセプタを絶対的な再現性で上昇または下降できるようになり、生産工程中のすべてのウェーハが同一のガス流ダイナミクスを経験することが保証されます。

2. シームレスな動作と転送

大量生産 (HVM) の効率は、ウェーハ処理の速度に依存します。サポートシャフトのシートタイプの設計と強化された構造リブにより、重いグラファイトや重量物に耐えることができます。炭化ケイ素 (SiC) コーティングされたサセプター反ったり振動したりすることなく。この安定性は、異なる処理チャンバーまたはワークステーション間でサンプルを迅速に移動し、ダウンタイムを最小限に抑えるために不可欠です。

3. 最適化された断熱性

サセプタは熱くなければなりませんが、その下の機械コンポーネントは低温に保つ必要があることがよくあります。石英天然の断熱材として機能します。シャフトの中空のチューブ状構造により熱伝導経路が減少し、リアクターの底部にあるモーターと真空シールを保護します。
