クォーツサポートリング

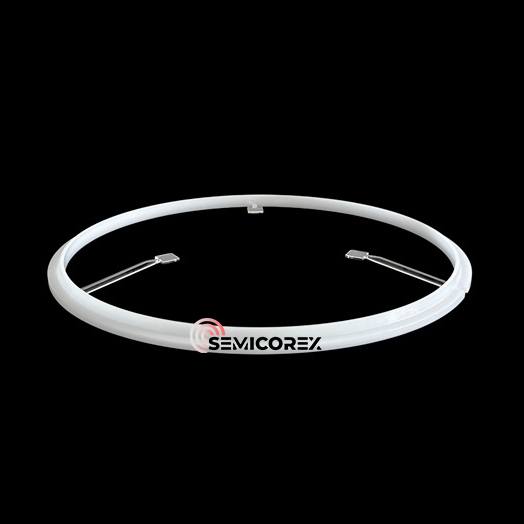

Semicorex 12 インチ クォーツ サポート リングは、エピタキシャル リアクタ内のリフト シャフト機構とシームレスに動作するように設計されています。動作中、リフト シャフトが下降すると、リング上に戦略的に配置された 3 つのサポート タブがリフト ピンと係合します。これらのタブはリフトピンを効果的に保持してガイドし、リフトピンが上昇してウェハをサセプタ表面から静かに持ち上げることができます。この制御された持ち上げ動作により、ロボットアームによる安全かつ効率的なウェーハ搬送の準備が整い、機械的損傷や位置ずれのリスクが最小限に抑えられます。

クォーツ サポート リングは、12 インチのウェーハ寸法に合わせて慎重に最適化された円形形状を特徴とし、均一なサポートとアライメントを保証します。 3 つのサポート タブは正確に位置決めされ、リフト ピンと正確に相互作用するように機械加工されており、繰り返されるサイクルにわたって一貫したリフティング パフォーマンスを提供します。滑らかな表面仕上げにより、粒子の発生が減少し、清浄度が向上します。これは、デバイスの高い歩留まりを維持するために不可欠です。

主な機能と利点

高純度石英素材: 汚染リスクを最小限に抑え、超クリーンな処理環境をサポートします。

熱安定性: 高温エピタキシャル条件下で構造の完全性を維持します。

精密アライメント: 信頼性の高いロボットハンドリングのため、ウェーハの正確な位置決めを保証します。

最適化されたサポート タブの設計: リフト シャフトとピンとのスムーズな調整を可能にし、ウェーハの持ち上げを制御します。

低粒子発生: 研磨された表面により粒子の脱落の可能性が低減され、ウェーハの品質が保護されます。

耐久性と長寿命: 熱衝撃や化学腐食に耐性があり、耐用年数が延長されます。

アプリケーションシナリオ

枚葉式エピタキシーシステムでは、プロセスの一貫性と歩留まりを維持するために正確なウェーハハンドリングが重要です。石英サポート リングは、ウェーハ搬送中の移行サポート構造として機能します。リフトシャフトが下がると、サポートタブがリフトピンを所定の位置に保持し、プロセス表面からウエハを持ち上げることができます。これにより、ロボットアームが干渉することなくウェーハにアクセスして回収できるようになり、自動化効率が向上し、取り扱いエラーが減少します。

品質と信頼性

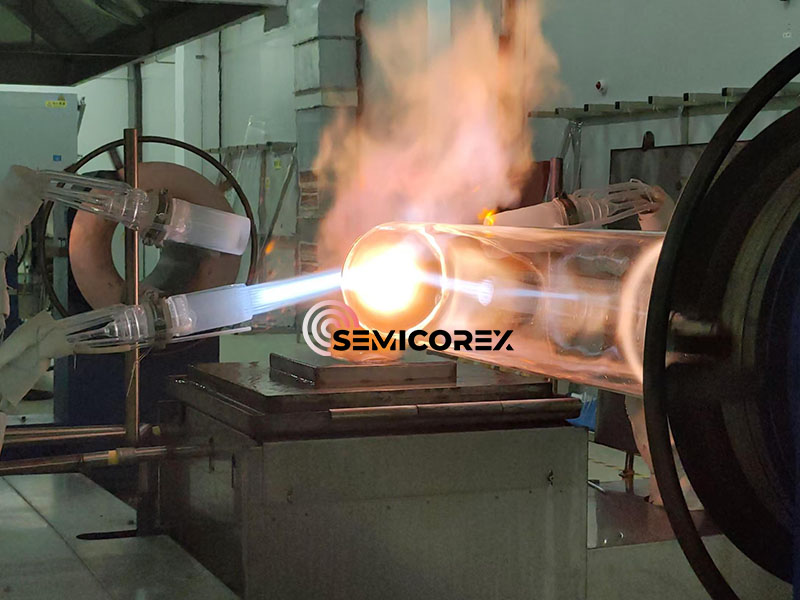

各クォーツ サポート リングは厳格な品質管理基準に基づいて製造されており、寸法精度と材料の純度が保証されています。高度な加工および検査プロセスにより、すべてのコンポーネントが最新の半導体製造施設の厳しい要件を満たしていることが保証されます。

セミコレックスが選ばれる理由

Semicorex は、業界の深い専門知識と高度な製造能力を組み合わせて、高性能を提供します石英部品半導体アプリケーション向けに調整されています。 Semicorex は、品質、信頼性、顧客固有のソリューションに重点を置き、すべてのクォーツ サポート リングがプロセスの安定性と生産効率の向上に貢献することを保証します。

結論

Semicorex 12 インチ クォーツ サポート リングは、エピタキシャル プロセスにおけるウェーハの正確なハンドリングに不可欠なコンポーネントです。その優れた材料特性、精密設計、信頼性の高い性能により、高歩留まり、低汚染、効率的な自動化を求める半導体メーカーにとって不可欠なソリューションとなっています。
