カスタマイズされた多孔質セラミック チャックが高精度半導体製造の究極のソリューションである理由

半導体デバイスがより小さく、より薄く、より複雑になるにつれて、ウェーハハンドリング技術は前例のないレベルの精度と安定性を達成する必要があります。あカスタマイズされた多孔質セラミックチャックは、均一な真空吸着、優れた熱安定性、および優れた平坦度制御を提供する、高度な半導体製造における重要なコンポーネントとして浮上しています。

業界固有の要件を念頭に置いて開発された、セミコレックスカスタマイズされた多孔質セラミックチャックソリューションは、ウェーハ処理、検査、リソグラフィー、エッチング、および蒸着アプリケーションに合わせた設計を提供します。この記事では、多孔質セラミック チャックの構造、動作原理、利点、カスタマイズの可能性、アプリケーション シナリオ、および選択基準を検討し、同時に多孔質セラミック チャックが現代の半導体製造に不可欠となっている理由を強調します。

目次

• カスタマイズされた多孔質セラミックチャックとは何ですか?
• 多孔質セラミックチャックはどのように機能しますか?
• カスタマイズされた多孔質セラミックチャックの主な利点
• 利用可能なカスタマイズオプション
• 半導体製造における主な用途
• 多孔質セラミックチャック vs 従来の真空チャック
• 適切なカスタマイズされた多孔質セラミック チャックを選択する方法
• 多孔質セラミックチャック技術の今後の動向
• よくある質問
• 結論

カスタマイズされた多孔質セラミックチャックとは何ですか?

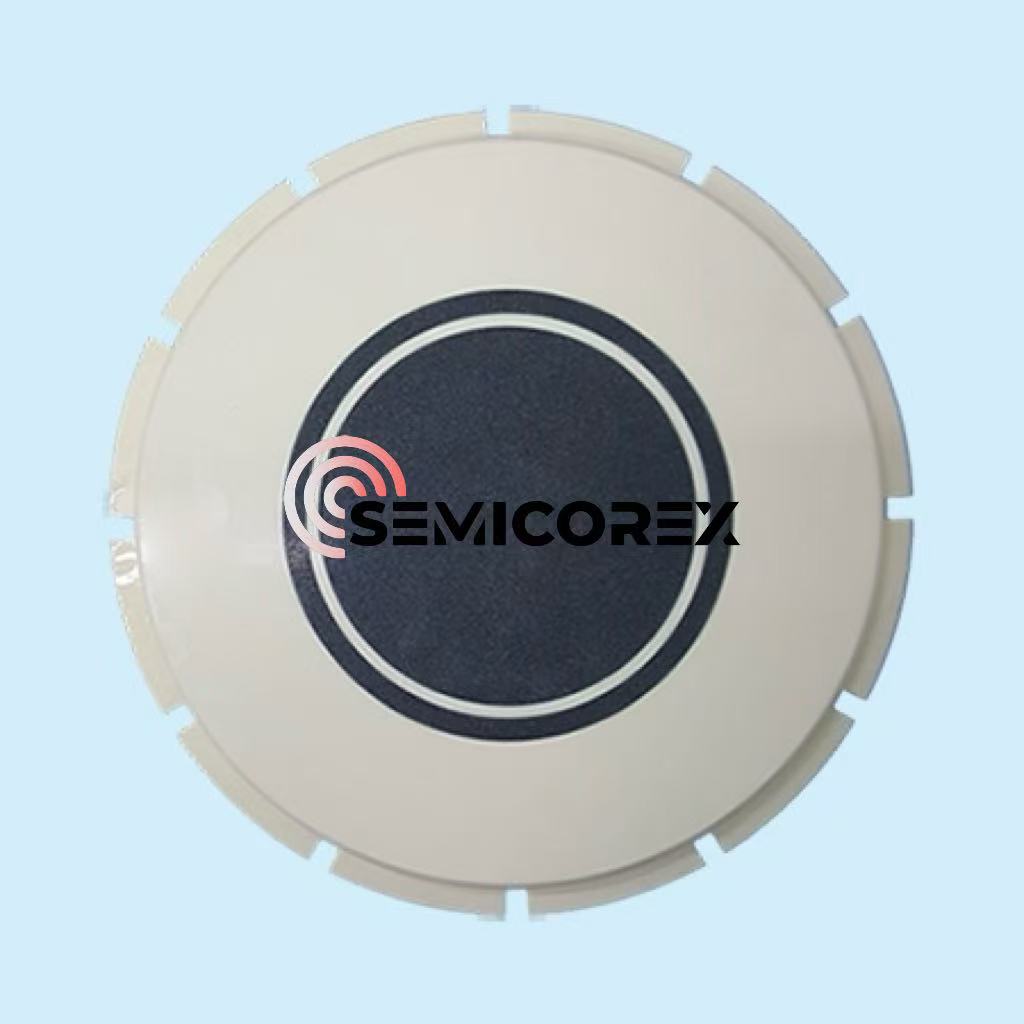

カスタマイズされた多孔質セラミック チャックは、多孔質セラミック構造全体に均一に分散された真空吸着によって半導体ウェーハを固定するように設計された高性能ウェーハ保持装置です。溝や個別の吸引ポイントに依存する従来の真空チャックとは異なり、多孔質セラミック チャックは接触面全体に均一な真空圧力を生成します。

多孔質セラミック材料には、相互に接続された数百万の微細孔が含まれており、これにより真空圧が均一に分散されます。この設計により、局所的な応力が最小限に抑えられ、ウェーハの変形が軽減され、加工精度が向上します。

カスタマイズにより、メーカーは特定の装置やプロセスの要件に応じてチャックの寸法、細孔構造、真空チャネル、材料組成、表面仕上げを最適化できます。

多孔質セラミックチャックはどのように機能しますか?

多孔質セラミックチャックの動作は真空吸着技術に基づいています。チャックの下に接続された真空源は、セラミック本体全体に分布する微細な孔を通して空気を引き込みます。

ウェハをチャック面に置くと、次のようになります。

1. 真空システムが作動します。
2. 空気は相互につながった細孔を通して抽出されます。
3. 全面に均一な負圧が発生します。
4. 応力が集中することなくウェーハを確実に保持します。
5. 加工全体にわたって安定した位置決めが維持されます。

この均一な吸着により、重要な製造工程中のウェーハの反りや振動が大幅に減少します。

カスタマイズされた多孔質セラミックチャックの主な利点

1. 優れた真空均一性

従来の真空チャックでは、吸引力が溝や穴内に集中するため、不均一な保持力が発生することがよくあります。多孔質セラミック構造により、真空が表面全体に均一に分散され、ウェーハの安定性が向上します。

2. 優れた平坦度制御

現代の半導体製造では、ナノメートルレベルの精度が必要です。多孔質セラミック チャックは、処理中にウェーハの平坦性を維持するのに役立ち、一貫した生産品質を保証します。

3. 優れた熱安定性

高度なセラミック材料は熱膨張係数が低いため、厳しい熱環境でも安定した動作が可能です。

4. 粒子汚染の低減

半導体製造において汚染管理は不可欠です。多孔質セラミック表面は摩擦と粒子の発生を最小限に抑え、クリーンルームでの作業をサポートします。

5.長寿命

セラミック材料は優れた耐摩耗性、耐腐食性、機械的耐久性を備えているため、メンテナンスコストが削減され、運用寿命が長くなります。

利用可能なカスタマイズオプション

カスタマイズされた多孔質セラミック チャックの最も重要な利点の 1 つは、その仕様を正確な製造要件に合わせて調整できることです。

共通のカスタマイズパラメータ

• チャックの直径と厚さ
• 細孔径分布
• 気孔率
• 表面粗さ
• 真空流路設計
• 取り付け構成
• 材料構成
• 温度耐性要件
• ウェハサイズの互換性

セミコレックス のエンジニアは、これらのパラメータを最適化して、半導体プロセス装置との互換性を最大限に高めることができます。

半導体製造における主な用途

カスタマイズされた多孔質セラミック チャックは、半導体生産チェーン全体で広く使用されています。

ウェーハ検査装置

検査装置では、高解像度の画像と測定値を正確に取得するために、安定したウェーハの位置決めが必要です。

フォトリソグラフィープロセス

リソグラフィー中は、微細なウェハの動きでもパターンの忠実度に影響を与える可能性があります。多孔質セラミック チャックは、高度なノードに必要な安定性を提供します。

エッチング装置

均一なウェーハ保持により、エッチングの一貫性とプロセスの再現性が向上します。

CVDおよびPVDシステム

化学蒸着および物理蒸着プロセスでは、セラミック チャックが提供する熱安定性と真空均一性の恩恵を受けます。

計測機器

正確な寸法測定とプロセス監視には、正確なウェーハの位置合わせが不可欠です。

多孔質セラミックチャック vs 従来の真空チャック

メーカーは多孔質セラミック技術と従来の真空チャック システムを頻繁に比較します。

高度な半導体製造環境では、多孔質セラミック チャックは多くの場合、パフォーマンスに大きな利点をもたらします。

適切なカスタマイズされた多孔質セラミック チャックを選択する方法

最適なチャックを選択するには、いくつかの要素を慎重に評価する必要があります。

ウェーハサイズを考慮する

ウェーハの直径が異なると、カスタマイズされた真空分布とサポート構造が必要になります。

プロセス条件の評価

温度範囲、化学物質への曝露、および真空要件はすべて、材料の選択に影響を与えます。

平坦度要件の確認

高精度プロセスでは、厳しい公差仕様を備えた超平坦な表面が要求される場合があります。

機器の互換性を評価する

チャックは既存の生産システムとシームレスに統合する必要があります。

経験豊富なサプライヤーを選ぶ

信頼できるメーカーは、プロジェクトのライフサイクル全体を通じて、エンジニアリングの専門知識、カスタマイズのサポート、品質保証を提供できます。

多孔質セラミックチャック技術の今後の動向

半導体製造がより小型のプロセスノードとより複雑なアーキテクチャに向けて進化し続けるにつれて、多孔質セラミックチャック技術は大幅に進歩すると予想されます。

• 強化されたナノスケール細孔エンジニアリング
• 熱管理機能の向上
• AI支援真空制御システム
• スマート製造プラットフォームとの統合
• 耐久性の高いセラミック素材
• 高度なウェーハフォーマットとの互換性の向上

これらのイノベーションにより、半導体製造環境全体の精度、歩留まり、製造効率がさらに向上します。

よくある質問

カスタマイズされた多孔質セラミック チャックの主な利点は何ですか?

その主な利点は均一な真空吸着であり、これによりウェハの変形が最小限に抑えられ、加工精度が向上します。

半導体チャックには金属よりもセラミックが好まれるのはなぜですか?

セラミックは、多くの金属代替品と比較して、優れた熱安定性、耐食性、耐摩耗性、および清浄性を提供します。

多孔質セラミックチャックをさまざまなウェーハサイズに合わせてカスタマイズできますか?

はい。寸法、細孔構造、真空チャネル、および取り付け構成はすべて、特定のウェーハサイズと装置要件に合わせて調整できます。

多孔質セラミック チャックは高度な半導体ノードに適していますか?

絶対に。優れた平坦度制御と均一な真空分布により、高度な半導体製造プロセスに最適です。

多孔質セラミックチャックの寿命は通常どれくらいですか?

耐用年数は動作条件によって異なりますが、高品質のセラミック チャックは通常、従来の代替品よりも大幅に長い寿命を実現します。

結論

A カスタマイズされた多孔質セラミックチャック優れた真空均一性、卓越したウェーハ安定性、優れた熱性能、および汚染リスクの低減を実現することで、現代の半導体製造において重要な役割を果たしています。生産要件がますます厳しくなる中、カスタマイズされたセラミック チャック ソリューションは、競争力のある製造パフォーマンスを維持するために必要な精度と信頼性を提供します。

半導体装置やプロセス要件に合わせた高性能多孔質セラミック チャック ソリューションを開発する信頼できるパートナーをお探しの場合は、セミコレックス カスタマイズ多孔質セラミック チャック製品は、高度なエンジニアリング、プレミアム素材、包括的なカスタマイズ サポートを提供します。お問い合わせ今日プロジェクトの要件について話し合い、当社のカスタマイズされたセラミック チャック ソリューションが半導体製造プロセスの歩留まり、精度、運用効率の向上にどのように役立つかを確認してください。
