MOCVD グラファイト サセプタに CVD SiC コーティングが必須なのはなぜですか?

LEDチップの製造において、MOCVDエピタキシーは発光効率を決定する中核プロセスとして機能します。製造中、サファイアまたはシリコン基板を搭載したグラファイトサセプタは、腐食性雰囲気内で 1,000°C 近い温度で繰り返し熱サイクルを受けて動作します。したがって、グラファイトサセプタの性能は、エピタキシー効率、エピタキシーの均一性、完成したデバイスの最終歩留まりに直接影響を与えます。グラファイトサセプタ上に CVD SiC コーティングを堆積することは、業界の主流のソリューションとなっています。この記事では、この設計の背後にある理論的根拠について簡単に説明します。

コーティングされていないグラファイトサセプターを使用するとどうなりますか?

黒鉛は高温対応に優れた材料ですが、MOCVD チャンバー内で大幅に悪化する 3 つの固有の欠点があります。

1. 高温での化学腐食

MOCVD プロセスでは、アンモニア、水素、有機金属前駆体が導入されます。グラファイトが 1,000°C 近くでこれらのガスと接触すると、炭化水素、さらにはシアン化水素が生成されます。これにより、グラファイト表面が継続的に腐食され、寸法が徐々に変化し、反応副生成物がエピタキシャル層を汚染します。

2. 多孔質構造からの不純物のガス放出

グラファイトは本質的に多孔質の構造を備えているため、製造時に残留する金属不純物、吸着された水分、酸素が繰り返しの加熱サイクル中に徐々に放出されます。放出のたびにエピタキシャル層のバックグラウンド不純物濃度の変動が引き起こされ、歩留まり曲線上に現れる説明のつかない欠陥点が生じます。

3. 熱サイクル時の粉化と変形

MOCVD サセプタは毎日複数回の加熱と冷却のサイクルを受けます。裸の黒鉛は、繰り返しの熱衝撃により表面粒子間の結合力が低下し、粉末の脱落が発生します。エピタキシャルウェーハ上にカーボン粒子が落下すると、致命的な粒子汚染が発生します。

つまり、コーティングされていないグラファイトサセプターは、MOCVD チャンバー内で汚染物質を継続的に放出する予測不可能な「不純物爆弾」として機能します。

CVD SiC コーティングにはどのような利点がありますか?

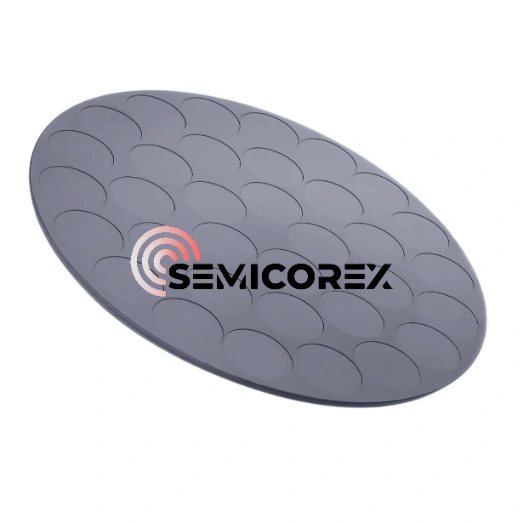

半導体製造プロセスがナノメートル、さらには原子スケールのノードに進むにつれて、粒子状汚染物質や金属イオン不純物を含む微量の表面汚染物質により、最終的な半導体デバイスが劣化したり、完全に機能しなくなることさえあります。これにより、エピタキシャルプロセスで使用されるグラファイトサセプタには、より厳しい性能要件が課せられます。高度な化学気相成長技術を利用して、グラファイト サセプター上に均一に緻密な SiC コーティングを堆積させます。このコーティングは堅牢な保護セラミック鎧として機能し、次の重要な利点をもたらします。

1. 信頼性の高い物理的保護

SiC コーティングはグラファイトベースをプロセス雰囲気から完全に隔離し、アンモニアと水素がベースグラファイトに接触するのを防ぎ、化学エッチングを抑制します。一方、グラファイトマトリックス内に捕捉された不純物はコーティングの下に密閉され、チャンバー内に浸出することができません。

2.超高清浄度

高純度 CVD SiC コーティングは ppb レベルの純度 (9N グレード、99.999995% 以上) を達成し、ほとんどのグラファイト材料を大幅に上回ります。これは、ウェーハが汚染されていることを意味します。CVD SiC コーティングされたグラファイトサセプター表面はほぼ無視できるレベルまで減少します。

3. 優れた耐熱衝撃性

MOCVD サセプタは、急激な温度変動によって損傷を受ける傾向があります。工程調整により、CVD SiCコーティングはグラファイトベースとしっかりと結合し、グラファイトの熱膨張係数に適応することができ、極端な温度変化によって引き起こされる亀裂のリスクを効果的に軽減します。

4. 優れた耐酸化性

1600°C 未満の酸素含有環境では、CVD SiC コーティングされたグラファイト サセプターのコーティング表面に極薄の保護 SiO2 膜が自然に形成されます。この CVD SiC コーティングは、内部グラファイト サセプターのさらなる酸化を防ぎ、プロセス中の計画外の空気吸入などの悲惨な状況でも最後の手段として機能します。
