エッチング装置にフォーカスリングが欠かせない理由とは？

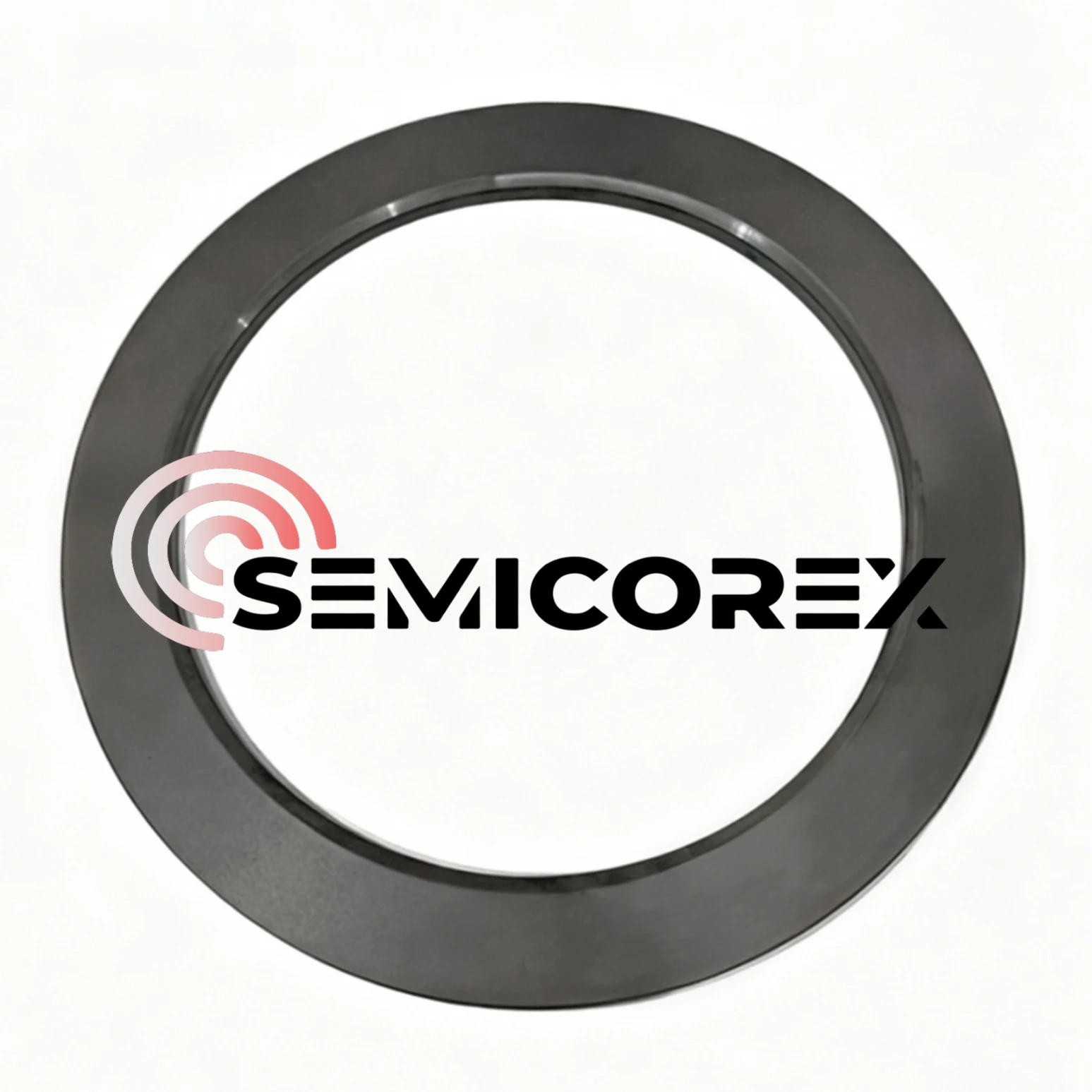

フォーカス リングは、補償リングまたは閉じ込めリングとも呼ばれ、エッチング装置、特にプラズマ ドライ エッチング装置に不可欠なコンポーネントです。現代の半導体製造におけるナノスケールの精密エッチングプロセスは、これなしでは実現できません。フォーカス リングを使用すると、エッチングの均一性が確保され、ウェーハ表面のエッチング速度が保証され、エッチング装置のコア ハードウェアが保護され、最終的には半導体デバイスの歩留まりが向上し、生産コストが削減されます。

フォーカスリングの主要機能

1. エッジ電場とプラズマ分布を最適化

なしでフォーカスリング、ウェーハエッジの電力線が大きく曲がって発散し、エッジ効果が発生します。これにより、ウェハのエッジと中心領域の間でプラズマ密度とイオン衝突エネルギーに大きな差異が生じます。フォーカス リングはウェーハの周囲に配置され、ウェーハの物理的および電気的境界を効果的に高め、エッジ プラズマの分布を再形成します。これは、「急な崖」を「なだらかな斜面」に変えるのと同じように、ウェーハエッジの電界プロファイルを滑らかにします。この改良により、ウェハエッジでより均一なプラズマシースが形成され、最も外側のダイを含む、より垂直で一貫した角度で​​ウェハ表面全体に衝突するようにイオンが誘導されます。

2. 静電チャック (ESC) を保護し、プロセス チャンバーのコンポーネントとして機能します。

プラズマ環境は非常に腐食性が高くなります。フォーカス リングによる保護がなければ、高エネルギー プラズマがウェーハを保持する静電チャック (ESC) を直接攻撃し、エッチングする可能性があります。 ESC は通常、アルミナ セラミックなどの高価な材料で作られているため、交換コストが非常に高くなります。交換可能な消耗品であるフォーカス リングは、より重要な機器部品を保護し、関連コストを削減するための犠牲コンポーネントとして機能します。フォーカス リングは通常、シリコン、石英、炭化ケイ素、その他のプロセスに適合した材料で作られています。侵食によって生成される粒子は、侵食された ESC 材料によって放出される金属汚染物質 (アルミニウム、ナトリウムなど) よりもプロセスに与える影響がはるかに小さいです。これにより、粒子や反応副産物によるチャンバーやウェーハの汚染のリスクが効果的に軽減され、製品の欠陥が最小限に抑えられます。

3. ウェーハの厚さのばらつきを補正

フォーカス リングの上面は通常、ウェーハの上面と同じ高さになるように設計されています。これにより、上部電極からウエハ表面およびフォーカスリング表面までの間隔が一定となり、エリア全体に均一な電界が形成され、高低差による電界歪みが回避されます。

フォーカスリングは加工中にプラズマにより徐々にエッチングされて薄くなります。フォーカス リングが薄くなると、プロセスのドリフトが発生します。浸食によりフォーカス リングの高さが減少すると、エッジの電場を制限する能力が弱くなり、ウエハ エッジでのプロセス パフォーマンス (エッチング レート、プロファイルなど) が徐々に変化します。このため、フォーカス リングはプロセス スループット (累積 RF 時間など) に基づいて定期的に交換する必要があります。

異なるエッチングプロセス (シリコンエッチング、酸化物エッチング、金属エッチング) では、異なる材料 (単結晶シリコン、石英、シリコンなど) で作られたフォーカスリングが使用される場合があります。炭化ケイ素、セラミック）を使用してエッチング速度を一致させ、汚染を最小限に抑えます。一部の高度なツールでは、高度なプロセス制御 (APC) ソフトウェアがフォーカス リングの使用時間を追跡し、プロセス パラメータ (電力、圧力など) を微調整することで侵食の影響を補償し、プロセスの安定性を維持しながら耐用年数を延長します。
