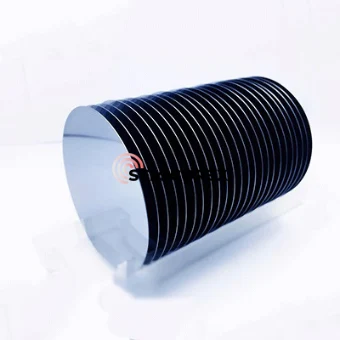

高抵抗シリコンウェーハの簡単な紹介

高抵抗シリコンウェーハ (HR-Si) は、その名前が示すように、非常に高い抵抗率を持つ単結晶シリコン材料です。先進的な半導体製造分野では、ハイエンドチップ設計において高周波損失が大きな課題となっています。超高抵抗率のおかげで、高抵抗率シリコンウェーハは、基板の損失を抑制し、寄生クロストークを排除する理想的なソリューションとして機能します。

従来のロジック チップ (CPU や GPU など) で採用されている標準的なシリコン ウェーハには、電気伝導とトランジスタの形成を容易にするために一定濃度の不純物がドープされており、一般的な抵抗率は 1 ～ 50 Ω·cm、またはそれより低くなります。これとは異なり、高抵抗シリコン ウェーハは 1000 Ω・cm を超える抵抗率を特徴とし、極めて低いドーピング濃度でほぼ真性の状態を示します。

なぜ高抵抗シリコンウェーハが必要なのでしょうか?

通信周波数の継続的な増加に伴い、標準的なシリコン基板には深刻な物理的制限が生じています。高抵抗率シリコンウェーハは、シリコン基板上の高周波信号伝送の主要な問題に対処するための理想的なソリューションです。

1.基板ロスの低減

高周波動作条件では、電磁波は絶縁層を透過し、シリコン基板に入ります。抵抗率の低い標準的なシリコン基板は、高周波 RF 信号エネルギーを熱エネルギーに変換する渦電流を生成する可能性があり、その結果、重大なエネルギー損失が発生します。対照的に、高抵抗シリコンはほぼ非導電性であるため、渦電流を効果的に抑制し、信号エネルギーを保存できます。

2. 最小化された寄生容量とクロストーク

インダクタやスイッチなどのチップ上の複数の RF コンポーネントは、導電性基板を介して寄生容量結合を形成する傾向があり、相互信号干渉を引き起こす可能性があります。ただし、高抵抗シリコン基板はこの「導電経路」を遮断し、コンポーネント間の絶縁レベルを大幅に向上させることができます。

3. 受動デバイスの品質係数 (Q ファクター) の向上

高抵抗シリコンウェハは、オンチップインダクタの Q 値を大幅に向上させ、高周波回路アプリケーションにおける信号ノイズと消費電力を効果的に低減します。

高抵抗シリコンウェーハの主な応用シナリオ

1. 無線周波数およびマイクロ波フィールド

2. RF MEMS スイッチ、フィルタ、移相器用の基板アプリケーション

3. シリコンベースのアンテナ統合とミリ波デバイス（5G フロントエンドモジュール）の応用

4. シリコンフォトニック導波路の応用

5. TSVインターポーザーの製造
