熱酸化の主な種類

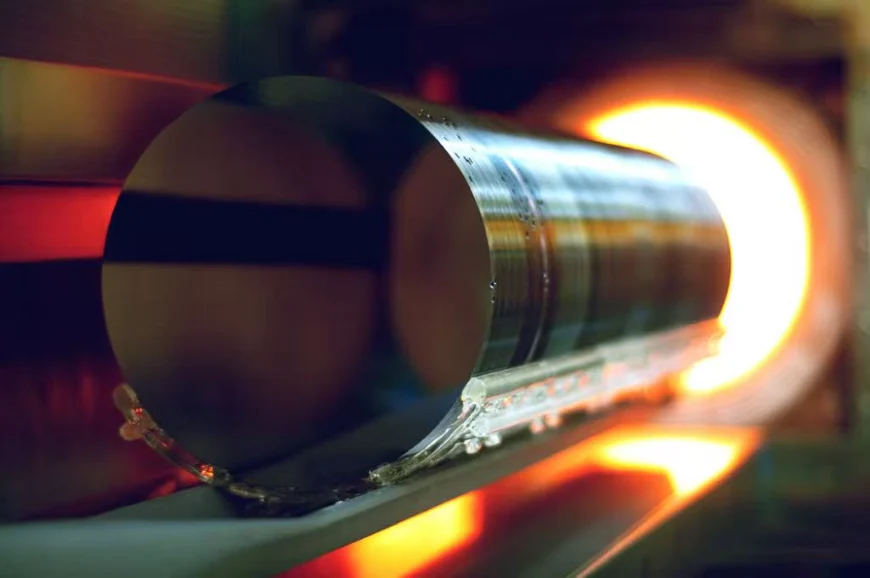

ハイエンドの半導体デバイスの製造では、通常、SiO2 膜は基板表面処理のための酸化プロセスを介して形成され、その一般的な用途には、ドーパントバリア層、表面絶縁層、ゲート酸化層、フィールド酸化物、犠牲酸化物が含まれます。ウェーハ製造の中心プロセスである熱酸化は、酸化雰囲気によりドライ酸化、ウェット酸素酸化、スチーム酸化に分類されます。

ドライ酸化

ドライ酸化は、純粋な乾燥酸素を反応チャンバーに導入することによって実行されます。高温では、酸素分子がウェーハ表面のシリコン原子と反応して初期の SiO2 層を形成し、酸素分子とシリコン表面の直接接触を防ぎます。続く酸化プロセスでは、酸素分子が既存の SiO2 層を通って拡散し、さらなる反応のために Si/SiO2 界面に到達する必要があります。このため、Si/SiO2 界面は常に変化しており、その結果、最終的な酸化物層と基板の間に不完全な SiO3 が生じ、さらに界面準位の形成につながります。ドライ酸化によって形成された SiO2 層は、緻密な構造、優れた均一性、優れたプロセス再現性を特徴としています。これらは無極性フォトレジストとしっかりと接着し、フォトレジストの剥離を防ぎ、優れたリソグラフィー解像度を保証するため、フォトレジストと酸化層に接触する場合に最適です。

塩素ドープ酸化はドライ酸化の一種です。このプロセス中に、塩素ガス、塩化水素、トリクロロエチレン、トリクロロエタンなどの少量の塩素含有ガス状化合物が乾燥酸素に添加されます。塩素は酸化物層に取り込まれ、SiO2/Si 界面近くに蓄積します。可動イオン（ナトリウムイオンなど）を捕捉し、不活性化します。一方、塩素は界面で Cl-Si-O 錯体を形成し、界面電荷を中和して酸素欠損を埋めます。これにより、界面準位密度が減少し、SiO2 膜内の欠陥が最小限に抑えられます。高温では、塩素が長期間使用された酸化炉内に蓄積された不純物と反応して揮発性化合物を形成し、チャンバーの外に排出されます。したがって、塩素ドープ酸化はシリコン中の不純物を減らし、再結合中心を下げ、少数キャリアの寿命を延ばします。

水蒸気酸化

水蒸気酸化では、反応室内の水蒸気を利用します。水蒸気は、高純度の脱イオン水、または水素と酸素ガスの燃焼反応により発生します。高温では、水蒸気がウェーハ表面のシリコンと反応して、最初の SiO2 層を形成します。まず水分子が表面の SiO2 と反応してシラノール基 (Si-OH) を形成します。これらの基は酸化物層を通って SiO2/Si 界面まで拡散し、シリコン原子と反応し続けます。発生した水素の大部分は界面から抜け出しますが、一部は酸素と結合して水酸基（-OH）を形成します。

水蒸気酸化によって生成される SiO₂ 膜は、非架橋酸素原子を含むシラノール構造を持ち、各酸素原子は 1 つのシリコン原子にのみ結合します。このような酸化膜は密度が低く、プロセスの再現性が劣ります。ヒドロキシル基は水分を容易に吸収し、フィルムを極性にして、無極性フォトレジストとの接着力が低下し、フォトレジストが頻繁に浮き上がる原因となります。構造が緩いため、蒸気酸化はドライ酸化よりもはるかに速く進行します。

湿式酸素酸化

湿式酸素酸化の場合、酸素ガスは反応チャンバーに入る前に加熱された高純度の脱イオン水を通過するため、酸素には一定濃度の水蒸気が含まれます。水蒸気含有量は、温度とガス流量によって決まります。このプロセスは、ドライ酸化とスチーム酸化の特性を組み合わせたものです。酸化速度はドライ酸化より速く、スチーム酸化よりは遅い。膜質の点では、ウェット酸素酸化はドライ酸化より劣りますが、スチーム酸化よりは優れています。

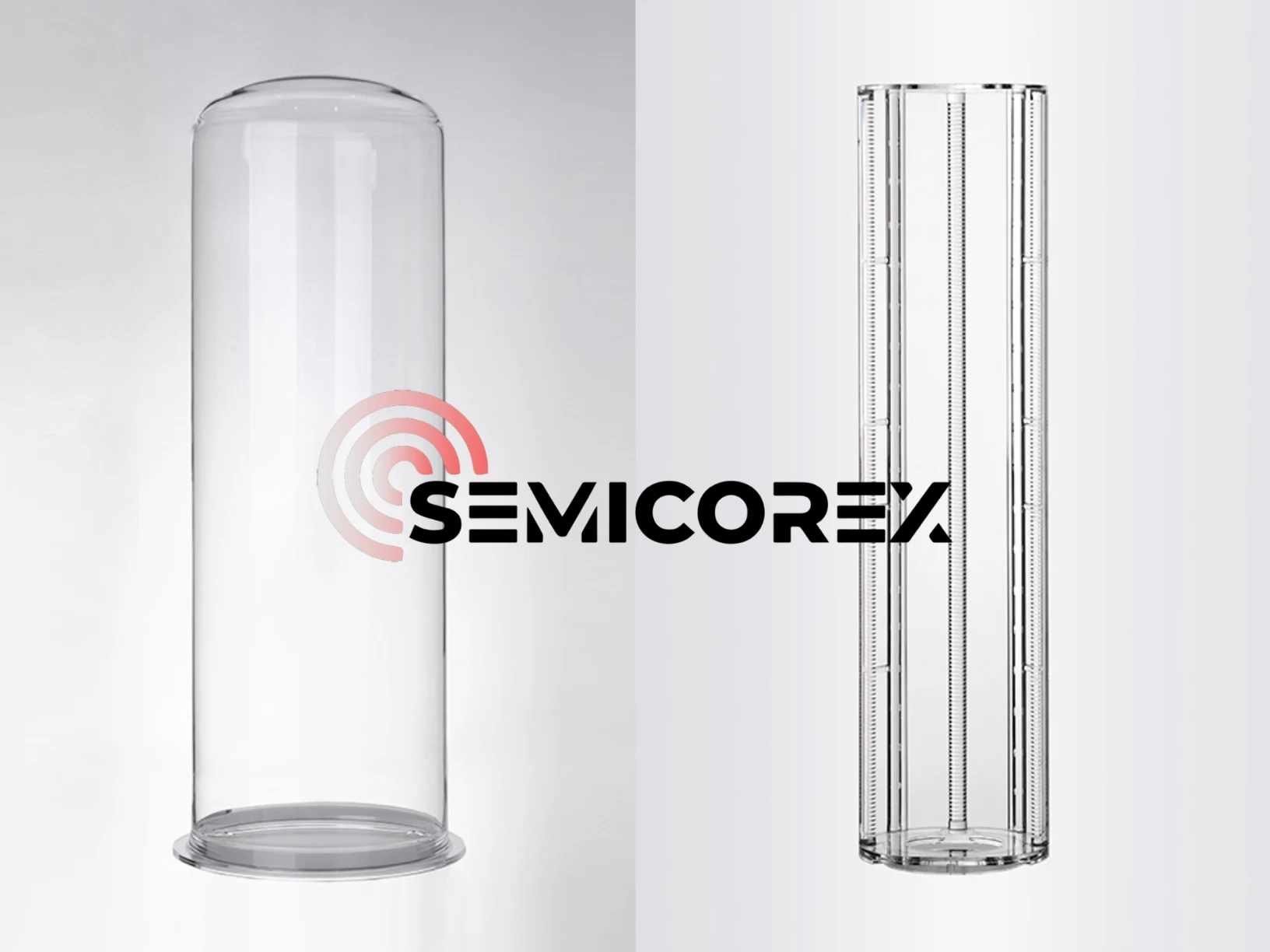

セミコレックスは高品質を提供します石英ボートそして石英管熱酸化プロセス用。ご質問がある場合、または詳細が必要な場合は、お気軽にお問い合わせください。
