アニーリングプロセスはどのような役割を果たしますか?

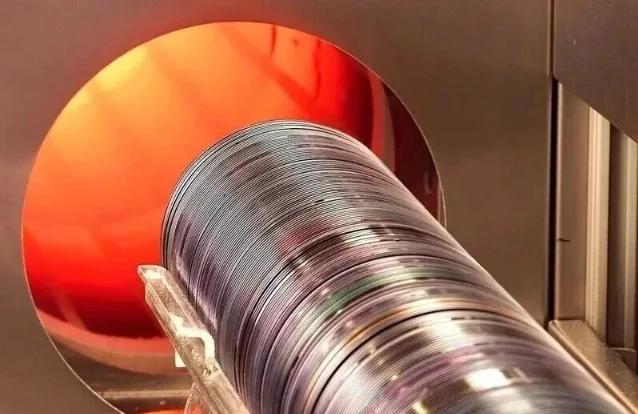

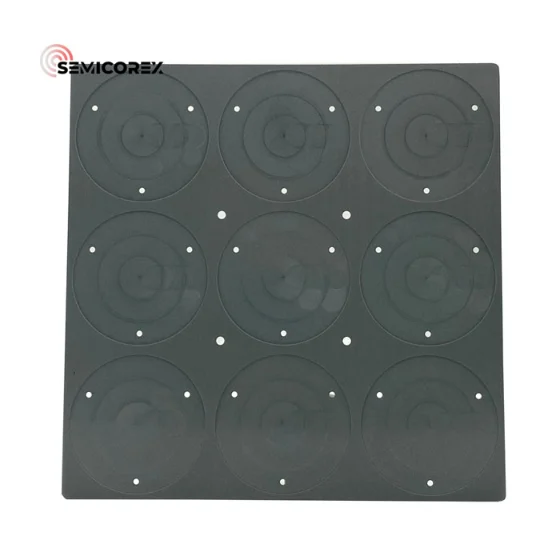

ウェーハの製造において、アニール処理は欠かせない処理工程です。アニーリングは本質的に制御された熱処理プロセスであり、シリコン ウェーハを特定の温度 (通常は 600 ℃ ～ 1200 ℃) に加熱し、一定時間保持し、適切な速度で冷却することが含まれます。ウェーハの巨視的な形状は変更しませんが、内部の微細構造を修復して最適化します。

アニーリングの機能

加熱および冷却プロファイルを正確に制御することにより、アニーリングプロセスはドーパント原子を活性化し、格子損傷を修復し、内部応力を緩和し、ウェーハの電気的信頼性を向上させることができます。これらの重要なパフォーマンスの強化は、その後のウェーハ処理のための強固な基盤を築き、高電力および高集積シナリオ下で最終用途の半導体デバイスの長期安定動作を保証するための中核的な前提条件として機能します。

1. ドーパント原子の活性化

イオン注入中、高エネルギーのドーパント原子 (ホウ素、リン、ヒ素など) が弾丸のようにシリコン格子に打ち込まれます。ほとんどの原子は、電気的に不活性な状態で格子間サイトまたはランダムな位置にトラップされ、自由電子または正孔を供給できないため、シリコンの導電性を変えることができません。アニーリングは、これらの格子間原子が移動し、注入損傷によって生じた空いた格子サイトを占有し、結晶格子に統合できるようにするのに十分な熱エネルギーを供給します。このプロセスは置換活性化として知られています。活性化されたドーパントのみが自由電荷キャリアに寄与して、PN 接合または導電チャネルを形成します。アニーリングを行わない場合、注入された不純物はシリコン内に物理的に存在するだけであり、電気的性能への影響は無視できます。

2. 格子損傷の修復

高エネルギーのイオン注入によりシリコン原子が格子サイトから移動し、ウェーハ表面に多数の空孔、格子間原子、さらには数ナノメートルから数十ナノメートルの厚さのアモルファス層が生成されます。このような欠陥のある格子は、低いキャリア移動度および重大な漏れ電流に悩まされます。アニーリング中、熱エネルギーによりシリコン原子の振動、拡散、再配列が引き起こされます。アモルファス領域は固相エピタキシーによって再結晶化して、ほぼ完璧な単結晶構造を復元します。これは、クレーターの穴だらけの道路を再舗装して平坦性と構造的完全性を回復するのと同様です。

3. 内部ストレスの軽減

高温酸化、薄膜堆積、および急速な温度サイクル中に、シリコンウェーハに熱的および機械的ストレスが蓄積します。応力が緩和されないと、ウェハの曲がり、スリップライン、リソグラフィーの焦点合わせの失敗、さらにはデバイスの破損が引き起こされます。適切に設計された温度プロファイルを通じて、アニーリングにより格子原子が緩和され、残留応力が均一に解放されます。

4. 電気的信頼性の向上特定の製造ステップでは、バンドギャップ内に再結合中心を形成する重金属（鉄、銅）などの深準位不純物が導入され、少数キャリアの寿命が大幅に短縮され、漏れ電流が増加します。高温アニーリングにより、これらの不純物が内部に拡散し、表面ゲッタリング層によって捕捉され、活性領域が浄化されます。このステップは、太陽電池や検出器などの漏れに敏感なデバイスにとって特に重要です。
