半導体業界は、より高い精度、よりクリーンな処理環境、より高い製造効率を求め続けています。ウェーハサイズが増大し、プロセス公差がますます厳しくなるにつれて、従来のウェーハ保持方法では現代の生産要件を満たすことが困難になることがよくあります。ここが多孔質アルミナチャック重要な解決策として浮上しました。
高度な多孔質セラミック技術を使用して製造された多孔質アルミナ チャックは、均一な真空分布、優れた熱安定性、優れた耐薬品性、優れた寸法精度を備えています。これらの特性により、ウェハ処理、検査、リソグラフィー、ダイシング、その他の高精度半導体アプリケーションに不可欠なものとなっています。

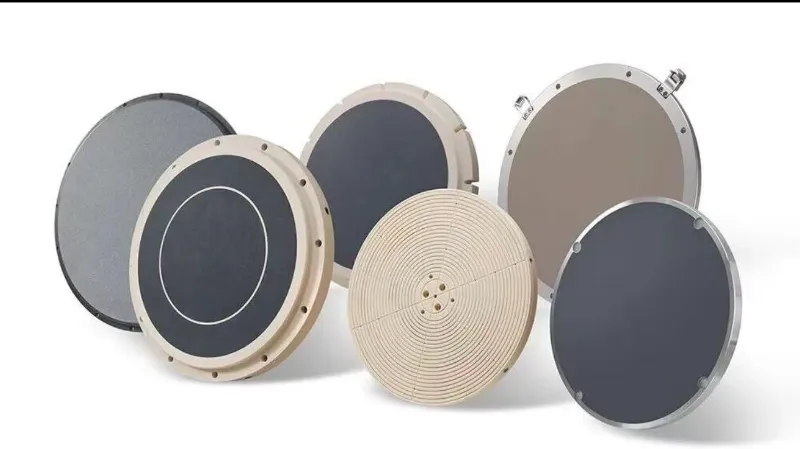

多孔質アルミナ チャックは、製造プロセス中に繊細な基板、ウェーハ、ガラス パネル、電子部品をしっかりと保持するように設計された高度なセラミック真空チャックです。溝やドリル穴に依存する従来の真空チャックとは異なり、これらのチャックにはセラミック構造全体に相互接続された微細な細孔のネットワークが含まれています。
多孔質構造により、真空圧力が表面全体に均一に分散され、局所的な応力点を最小限に抑えながら、非常に均一な保持力が生成されます。これにより、ウェーハの変形、破損、粒子汚染のリスクが大幅に軽減されます。
ポーラスアルミナチャックは、その独特な構造により、超高精度と清浄度が要求される半導体製造現場で広く使用されています。
多孔質アルミナチャックの動作原理は比較的簡単ですが、非常に効果的です。
チャックの裏側に真空が適用されると、セラミック本体内の相互接続された細孔を通して空気が引き込まれます。これにより、接触面全体に均一な吸引力が発生します。
個別の穴で集中的な吸引を生成する従来の真空システムとは異なり、多孔質設計により次のことが可能になります。
この均一な保持メカニズムは、高度な半導体製造で使用される極薄ウェーハや壊れやすい基板を処理する場合に特に役立ちます。
多孔質アルミナ チャックは従来の保持技術に比べて多くの利点があるため、その人気は高まり続けています。
多孔質セラミック構造により不均一な吸引ゾーンが排除され、製造プロセス全体を通じて基板の安定した位置が確保されます。
アルミナ セラミックは広い温度範囲にわたって寸法安定性を維持するため、高温処理環境に適しています。
多孔質アルミナ チャックは、半導体製造施設で一般的に見られる酸、アルカリ、溶剤、および攻撃的なプロセス化学薬品に耐性があります。
機械的なクランプ機構がないため、粒子の発生と汚染のリスクが軽減されます。
高い硬度と耐摩耗性により、動作寿命の延長とメンテナンスコストの削減に貢献します。
アルミナ セラミックは、物理的、熱的、化学的特性の優れた組み合わせにより、最も広く使用されているエンジニアリング セラミックの 1 つとなっています。
| 財産 | 真空チャックのメリット |
|---|---|
| 高硬度 | 優れた耐摩耗性と耐久性 |
| 熱安定性 | 高温下でも寸法精度を維持 |
| 耐薬品性 | 過酷な半導体化学薬品との互換性 |
| 電気絶縁 | 精密な電子機器の製造に最適 |
| 低熱膨張 | 加工精度の向上 |
| 多孔質構造の制御 | 均一な真空分布が可能 |
これらの特性により、アルミナは信頼性と性能が重要な精密真空チャック用途にとって理想的な材料となります。
多孔質アルミナ チャックは、複数のハイテク産業で使用されています。
LED 基板は正確な位置決めと最小限の汚染を必要とするため、多孔質アルミナ チャックは理想的なソリューションとなります。
マイクロ電気機械システムには、均一な真空サポートの恩恵を受ける非常に繊細な構造が含まれています。
フラット パネル ディスプレイと OLED の生産ラインでは、多孔質セラミック真空技術が頻繁に利用されています。
電子部品は、多くの場合、接着、検査、テストのプロセス中に安定した位置決めを必要とします。
高性能の多孔質アルミナ チャックの製造には、高度なセラミック工学の専門知識と厳格な品質管理が必要です。
製造プロセスには通常次のものが含まれます。
すべての段階は、細孔の均一性、透過性、寸法精度、および全体的なパフォーマンスに直接影響します。
などの大手メーカーセミコレックス洗練された生産技術を採用し、一貫した品質と再現可能なパフォーマンスを保証します。
| 特徴 | 多孔質アルミナチャック | 従来の真空チャック |
|---|---|---|
| 真空分布 | ユニフォーム | ローカライズされた |
| ウェーハ保護 | 素晴らしい | 適度 |
| パーティクルの生成 | 低い | より高い |
| 精度 | 非常に高い | 適度 |
| メンテナンス | より低い | より高い |
| 薄ウェーハへの適合性 | 素晴らしい | 限定 |
この比較は、多くの半導体メーカーが重要な生産プロセスで多孔質アルミナ チャックに移行している理由を浮き彫りにしています。
最適な多孔質アルミナ チャックを選択するには、いくつかの重要な要素を評価する必要があります。
チャックはワークピースの寸法と形状に一致する必要があります。
アプリケーションが異なれば、必要なエアフローと真空特性も異なります。
高精度の製造には、優れた平面度と寸法精度が要求されます。
温度、化学薬品への曝露、およびプロセス条件を慎重に考慮する必要があります。
保持力の要件は、基板の重量とプロセスパラメータによって異なります。
経験豊富なサプライヤーと協力することで、選択されたソリューションが現在および将来の生産ニーズを満たすことが保証されます。
半導体製造技術が進歩し続けるにつれて、信頼性の高いセラミック部品の需要がますます重要になっています。 Semicorex は、先進的な半導体プロセス材料と精密セラミック ソリューションの信頼できるサプライヤーとしての地位を確立しています。
セミコレックス は、現代の半導体製造施設の厳しい要件を満たすように設計された高品質の多孔質アルミナ チャックを提供しています。同社は、継続的なイノベーション、厳格な品質管理、広範な業界専門知識を通じて、プロセスの安定性の向上、歩留まりの向上、長期的な運用信頼性をサポートする製品を提供しています。
主な利点は次のとおりです。
これらの強みにより、セミコレックスは世界中の半導体メーカーにとって好ましいパートナーとなっています。
その主な目的は、機械的ストレスと汚染を最小限に抑えながら、均一な真空分布を通じてウェーハと基板を安全に保持することです。
はい。真空力が均一に分散されているため、極薄で壊れやすいウェーハの取り扱いに最適です。
寿命は使用条件によって異なりますが、一般に高品質のアルミナセラミックは優れた耐久性と長期性能を発揮します。
はい。アルミナ セラミックは、半導体製造で一般的に使用される多くの化学物質に対して強い耐性を示します。
セミコレックス を含む多くのメーカーは、特定の機器やプロセス要件に合わせてカスタマイズされた多孔質アルミナ チャックを提供しています。
従来の真空チャック技術と比較して、優れた精度、汚染の低減、ウェーハ保護の向上、プロセスの一貫性の向上を実現できるからです。
半導体デバイスがより小さく、より複雑になり、より性能重視になるにつれて、ますます要求の厳しいプロセス要件を満たすために製造装置も進化する必要があります。多孔質アルミナチャックは、正確なウェーハハンドリング、優れた真空均一性、汚染制御、長期信頼性を実現するための最も効果的なソリューションの 1 つであることが証明されています。
既存の半導体装置をアップグレードする場合でも、次世代の製造システムを開発する場合でも、高品質の多孔質アルミナ チャックに投資することで、生産性、歩留まり、プロセスの安定性を大幅に向上させることができます。業界の専門知識と実証済みのパフォーマンスに裏付けられた高度なセラミック ソリューションをお探しの場合は、セミコレックスお手伝いする準備ができています。お問い合わせ今日は、お客様の特定のアプリケーション要件について話し合い、当社の多孔質アルミナ チャックがお客様の製造の成功をどのようにサポートできるかをご覧ください。
