用途に最適なグラファイト製品を選択するには?

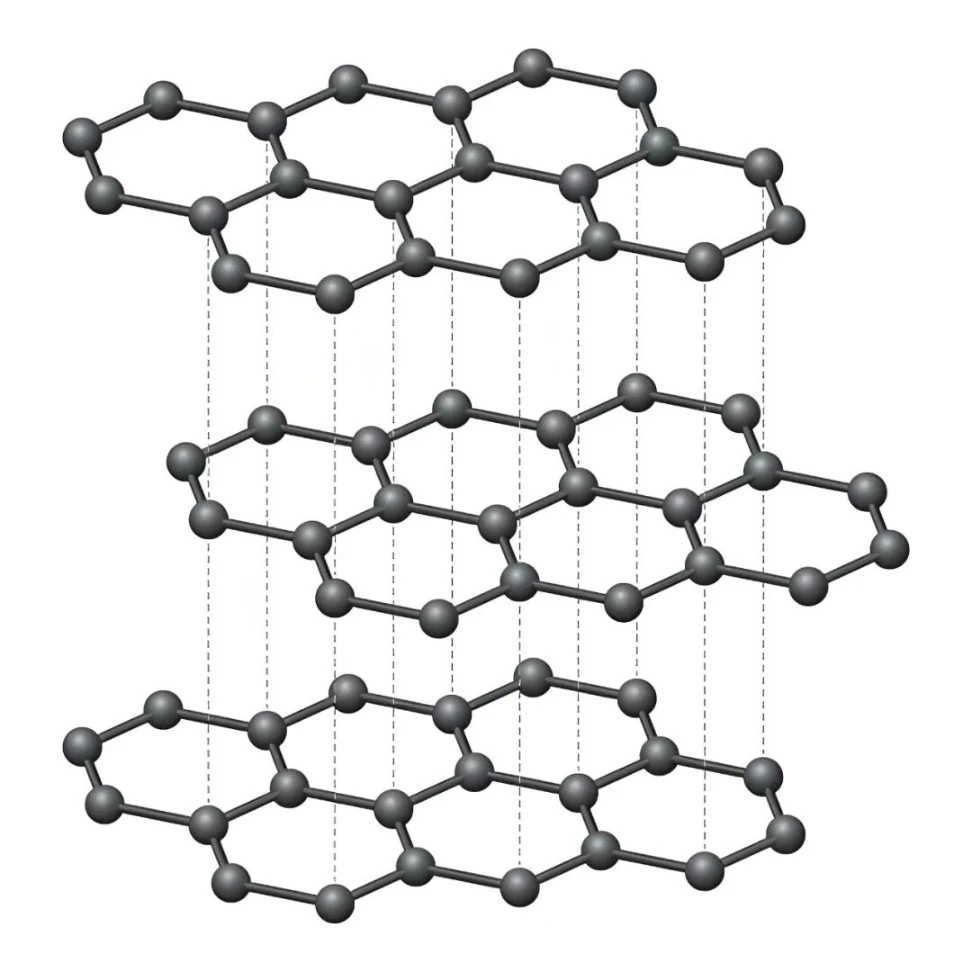

グラファイトは、六方晶系の結晶層状構造を持つ炭素の同素体です。優れた電気伝導性、熱伝導性、潤滑性、耐高温性、耐熱衝撃性、化学的安定性を誇り、「黒い金」と呼ばれています。これらの理由により、冶金、機械、化学工学、太陽光発電、半導体、原子力産業、国防および航空宇宙産業で広く使用されており、今日の高度な新技術の開発に不可欠な非金属材料となっています。

さまざまなアプリケーションシナリオには、グラファイト製品に対するさまざまな性能要件があるため、正確な材料の選択がグラファイト製品のアプリケーションにおける中心的なステップとなります。アプリケーションシナリオに適合する性能を備えたグラファイトコンポーネントを選択すると、耐用年数を効果的に延長し、交換頻度とコストを削減できるだけでなく、最終製品の生産品質と歩留まりの向上にも役立ちます。

1. 黒鉛材料の純度

グラファイト材料の純度は、コンポーネントの耐久性を直接決定します。黒鉛部品中の不純物 (Fe、Si、Al など) は、高温真空環境で低融点化合物を形成し、黒鉛部品をゆっくりと侵食して亀裂や損傷を引き起こします。半導体分野における高精度真空炉の応用では、黒鉛ヒーター、黒鉛坩堝、黒鉛絶縁筒、黒鉛キャリアなどのコア部品には純度5N以上の高純度黒鉛を使用し、灰分含有量は10ppm以下に厳しく管理する必要があります。

2. 黒鉛材料の密度と構造

密度と構造はグラファイト材料の選択において見落とされがちですが、これら 2 つの指標はグラファイト部品の熱衝撃性と耐クリープ性を決定する中心的な要素です。グラファイト材料の密度が高くなるほど、コンポーネントの気孔率が低くなり、ガス透過や熱衝撃に対する耐性が強くなり、使用中に亀裂が発生する可能性が低くなります。等方的にプレスされたグラファイトを例に挙げます。このタイプのグラファイトは、等方性誤差が 1% 未満であり、均一な熱膨張特性を持っています。耐熱衝撃性は通常の成形黒鉛に比べて30%以上高く、耐クリープ性は押出黒鉛に比べ3～5倍あり、頻繁な熱サイクルがかかる真空炉に最適な材質です。

3. 温度マッチング

グラファイトコンポーネントの選択において、やみくもに高級素材を追求する必要はありません。真空炉の最高使用温度に基づいて正確に材料を選択することで、コストを抑えるだけでなく、部品の耐久性も確保し、最大限のコストパフォーマンスを実現します。

動作温度は1600℃以下です。通常の高純度グラファイトを使用して、基本的なアプリケーション要件を満たすことができます。

動作温度1600℃～2000℃：高純度微粒子静水圧グラファイト耐久性とコストパフォーマンスのバランスを考えた最適な選択です。

使用温度が2000℃を超える場合:過酷な高温動作条件下で一定の性能を確保するには、等方性グラファイト、熱分解グラファイト、または C/C 複合材料を選択する必要があります。

4. 表面処理

グラファイトコンポーネントに適切な表面処理を適用することは、グラファイトコンポーネントに「保護シールド」を追加することに相当し、酸化や媒体の浸食に効果的に抵抗し、耐用年数を大幅に延ばすことができます。以下に、グラファイト部品の一般的な表面処理方法をいくつか示します。

CVD SiC コーティング

均一で緻密なCVD SiCコーティンググラファイト部品の耐酸化温度を大幅に高めることができ、真空炉のほとんどのグラファイト部品に適しています。ヒーター, るつぼそして断熱シリンダー。このコーティングは、動作環境における酸素、塩素、シリコン蒸気などの化学ガスの浸食を効果的に防ぎます。

TaCコーティング

CVD SiCコーティングと比較して、炭化タンタルコーティングは優れた耐食性と高温耐性を備えており、炭化ケイ素結晶成長炉の過酷な用途シナリオなどの超高温および極端な化学腐食環境に耐えることができます。

シリコン浸透/表面緻密化

一部の耐荷重性グラファイト部品および C/C コンポジットにはシリコン浸透処理が推奨されます。処理後、部品の硬度、耐摩耗性、耐クリープ性が大幅に向上します。樹脂含浸や熱分解炭素処理により、黒鉛部品の表面細孔を埋め、アウトガスを低減し、気密性を向上させることもできます。
