半導体CVD SiCプロセス技術を詳しく解説（後編）

Ⅲ．化学気相成長 (CVD) で使用されるガス

化学気相成長 (CVD) プロセスでは、CVD SiC、としても知られています固体SiC、使用されるガスには主に反応ガスとキャリアガスが含まれます。反応ガスは堆積材料に原子または分子を提供し、キャリアガスは反応環境を希釈および制御するために使用されます。以下に一般的に使用される CVD ガスをいくつか示します。

1. 炭素源ガス: 炭素原子または分子を提供するために使用されます。一般的に使用される炭素源ガスには、メタン (CH4)、エチレン (C2H4)、アセチレン (C2H2) などがあります。

2. シリコンソースガス: シリコン原子または分子を提供するために使用されます。一般的に使用されるシリコン ソース ガスには、ジメチルシラン (DMS、CH3SiH2) およびシラン (SiH4) が含まれます。

3. 窒素ソースガス: 窒素原子または窒素分子を提供するために使用されます。一般的に使用される窒素ソースガスには、アンモニア (NH3) と窒素 (N2) があります。

4. 水素 (H2): 還元剤または水素源として使用され、堆積プロセス中に酸素や窒素などの不純物の存在を減らし、薄膜の特性を調整します。

5. 不活性ガス これらは、反応ガスを希釈し、不活性環境を提供するためのキャリアガスとして使用されます。一般的に使用される不活性ガスには、アルゴン (Ar) や窒素 (N2) などがあります。

特定の堆積材料と堆積プロセスに基づいて、適切なガスの組み合わせを選択する必要があります。堆積プロセス中のガス流量、圧力、温度などのパラメータも、実際の要件に応じて制御および調整する必要があります。さらに、安全な操作と排ガス処理も化学蒸着 (CVD) プロセスで考慮すべき重要な問題です。

IV.化学気相成長 (CVD) の長所と短所

化学蒸着 (CVD) は、一般的に使用される薄膜作製技術ですが、いくつかの利点と欠点があります。 CVD の一般的な利点と欠点は次のとおりです。

1. 利点

(1) 高純度・均一性

CVD では、優れた化学的および構造的均一性を備えた、高純度で均一に分布した薄膜材料を調製できます。

(2) 正確な制御と再現性

CVD では、温度、圧力、ガス流量などのパラメータを含む堆積条件を正確に制御できるため、再現性の高い堆積プロセスが実現します。

(3) 複雑な構造の作製

CVD は、多層膜、ナノ構造、ヘテロ構造など、複雑な構造をもつ薄膜材料の作製に適しています。

(4) 広いエリアをカバー

CVD は基板の大面積に堆積できるため、大面積のコーティングや準備に適しています。 (5) 各種材質への適応性

化学蒸着 (CVD) は、金属、半導体、酸化物、炭素系材料など、さまざまな材料に適用できます。

2. デメリット

(1) 装置の複雑さとコスト

CVD 装置は一般に複雑であり、多額の投資とメンテナンス費用が必要です。特にハイエンドのCVD装置は高価です。

(2) 高温処理

CVD は通常、高温条件を必要とするため、一部の基板材料の選択が制限され、熱応力やアニーリング ステップが導入される可能性があります。

(3) 成膜速度の制限

CVD 堆積速度は一般に低く、より厚い膜の準備にはより長い時間がかかる場合があります。

(4) 高真空条件の要求

CVD では通常、堆積プロセスの品質と制御を確保するために高真空条件が必要です。

(5) 排ガス処理

CVD では廃ガスや有害物質が発生するため、適切な処理と排出が必要です。

要約すると、化学蒸着 (CVD) は、高純度で均一性の高い薄膜材料を調製する際に利点があり、複雑な構造や大面積の被覆に適しています。しかし、装置の複雑さとコスト、高温処理、蒸着速度の制限など、いくつかの欠点にも直面しています。したがって、実用化するには総合的な選択プロセスが必要です。

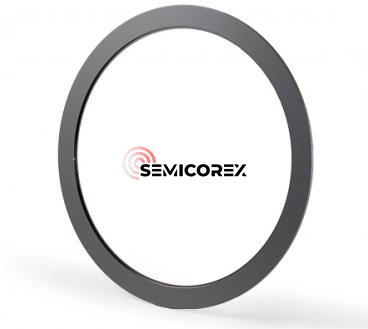

セミコレックスは高品質を提供しますCVD SiC製品。ご質問がある場合、または詳細が必要な場合は、お気軽にお問い合わせください。
