半導体CVD SiCプロセス技術を詳しく解説(前編)

I. 化学蒸着 (CVD) 炭化ケイ素 (Sic) プロセス技術の概要

化学気相成長 (CVD) 炭化ケイ素 (Sic) プロセス技術について説明する前に、まず「化学気相成長」に関する基本的な知識を確認してみましょう。

化学蒸着 (CVD) は、さまざまなコーティングを作成するために一般的に使用される技術です。これには、適切な反応条件下でガス状反応物質を基板表面に堆積させて、均一な薄膜またはコーティングを形成することが含まれます。

CVD炭化ケイ素(Sic)高純度の固体材料を製造するために使用される真空蒸着プロセスです。このプロセスは、ウェハ表面に薄膜を形成するために半導体製造で頻繁に使用されます。炭化ケイ素 (Sic) を製造するための CVD プロセスでは、基板は 1 つ以上の揮発性前駆体にさらされます。これらの前駆体は基板表面で化学反応を起こし、目的の炭化ケイ素 (Sic) 堆積物を堆積します。炭化ケイ素 (SiC) 材料を製造するための多くの方法の中でも、化学蒸着 (CVD) は高い均一性と純度の製品を生成し、強力なプロセス制御性を提供します。

CVD 堆積された炭化ケイ素 (SiC) 材料は、優れた熱的、電気的、化学的特性の独自の組み合わせを備えており、高性能材料を必要とする半導体産業の用途に最適です。 CVD 堆積 SiC コンポーネントは、エッチング装置、MOCVD 装置、Si エピタキシャル装置、SiC エピタキシャル装置、および急速熱処理装置で広く使用されています。

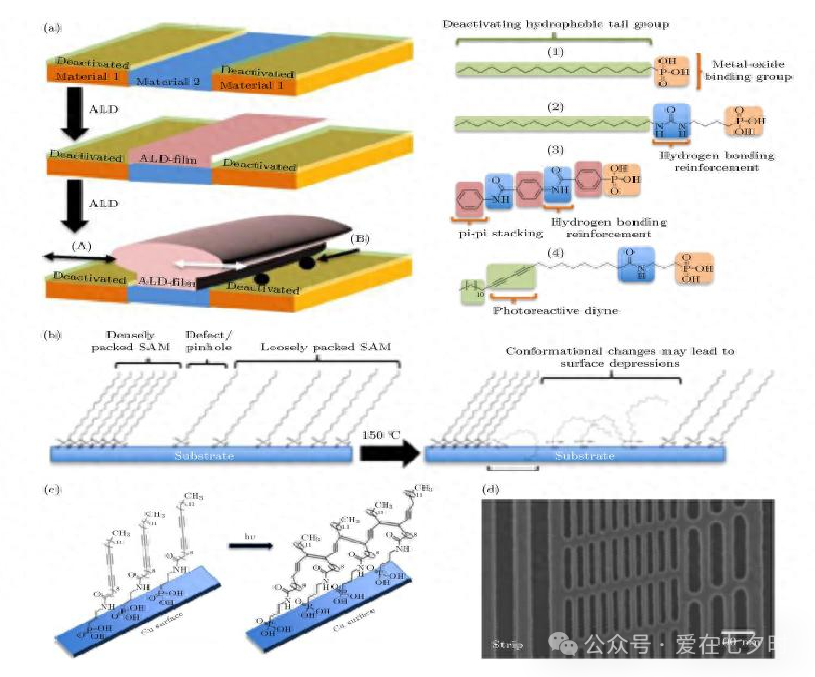

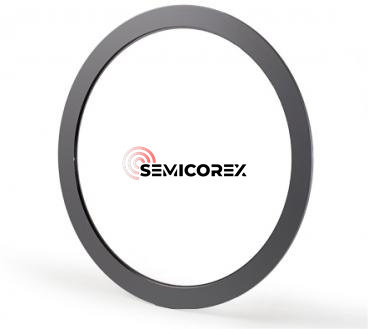

全体として、CVD 堆積 SiC コンポーネント市場の最大のセグメントはエッチング装置コンポーネントです。 CVD 堆積した SiC は、塩素およびフッ素を含むエッチングガスに対する反応性と導電性が低いため、プラズマエッチング装置の集束リングなどのコンポーネントに最適な材料です。エッチング装置の部品化学蒸着 (CVD) 炭化ケイ素 (SiC)フォーカスリング、ガススプレーヘッド、トレイ、エッジリングが含まれます。フォーカスリングを例にとると、これはウエハの外側に配置され、ウエハに直接接触する重要な部品です。リングに電圧を印加すると、リングを通過するプラズマがウェーハ上に集中し、処理の均一性が向上します。従来、焦点リングはシリコンまたは石英で作られていました。集積回路の微細化の進歩に伴い、集積回路製造におけるエッチングプロセスの需要と重要性は常に増大しています。エッチングプラズマの出力とエネルギーは、特により高いプラズマエネルギーが必要とされる容量結合型プラズマエッチング装置において継続的に改善されている。そのため、炭化ケイ素製のフォーカスリングの使用がますます一般的になってきています。

簡単に言うと、化学蒸着 (CVD) 炭化ケイ素 (SiC) は、化学蒸着プロセスを通じて製造された炭化ケイ素材料を指します。この方法では、通常シリコンと炭素を含むガス状前駆体が高温反応器内で反応して、基板上に炭化ケイ素膜を堆積します。化学蒸着 (CVD) 炭化ケイ素 (SiC) は、高い熱伝導率、化学的不活性、機械的強度、熱衝撃や摩耗に対する耐性などの優れた特性で高く評価されています。これらの特性により、CVD SiC は半導体製造、航空宇宙部品、装甲、高性能コーティングなどの要求の厳しい用途に最適です。この材料は、極端な条件下でも優れた耐久性と安定性を示し、先端技術や産業システムの性能と寿命を向上させる効果を保証します。

II.化学気相成長 (CVD) の基本プロセス

化学蒸着 (CVD) は、材料を気相から固相に変換するプロセスであり、基板表面に薄膜やコーティングを形成するために使用されます。蒸着の基本的なプロセスは次のとおりです。

1. 基板の準備:

適切な基材材料を選択し、洗浄と表面処理を実行して、基材表面が清浄で平滑で密着性が良好であることを確認します。

2. 反応性ガスの準備:

必要な反応性ガスまたは蒸気を準備し、ガス供給システムを通じて堆積チャンバーに導入します。反応性ガスは、有機化合物、有機金属前駆体、不活性ガス、またはその他の所望のガスであり得る。

3. 析出反応:

設定された反応条件の下で、蒸着プロセスが開始されます。反応性ガスは基板表面と化学的または物理的に反応して堆積物を形成します。これには、使用される堆積技術に応じて、気相熱分解、化学反応、スパッタリング、エピタキシャル成長などが考えられます。

4. 制御と監視:

成膜プロセス中は、得られた膜が望ましい特性を持っていることを確認するために、主要なパラメータをリアルタイムで制御および監視する必要があります。これには、反応条件の安定性と一貫性を維持するための温度測定、圧力制御、ガス流量制御が含まれます。

5. 成膜完了と成膜後処理

所定の堆積時間または厚さに達すると、反応性ガスの供給が停止され、堆積プロセスが終了する。その後、必要に応じてアニール、構造調整、表面処理などの適切な成膜後処理を行い、膜の性能や品質を向上させます。

特定の蒸着プロセスは、使用される蒸着技術、材料の種類、および用途の要件に応じて変わる可能性があることに注意してください。ただし、上で説明した基本プロセスは、蒸着の一般的なステップのほとんどをカバーしています。
