炭化ケイ素ウェーハボートはどのくらい重要ですか?

半導体製造では、フォトリソグラフィーやエッチングなどのコアプロセス装置に加えて、別の種類の基本コンポーネントがプロセスの安定性において重要な役割を果たします。ウエハーボート.

特に近年では、高温プロセスや第3世代半導体の発展に伴い、炭化珪素を使用した炭化珪素ウェーハボートが静かに業界標準となりつつあります。

では、この一見重要ではないコンポーネントは、半導体製造においてどのような役割を果たしているのでしょうか?

01 ウェーハボートの基本機能

ウエハボートはウエハを保持するためのプロセスキャリアで、主に高温処理装置で使用されます。

半導体製造プロセスでは、ウェーハは拡散、酸化、アニーリング、化学蒸着 (CVD) などの複数の熱処理ステップを経ます。これらのプロセスでは、通常、ウェーハは炉心管装置内でバッチ処理され、ウェーハ ボートは次の機能を果たします。

- 複数のウェーハをサポートし、安定した間隔を維持します

- 高温環境下でのウェーハの位置安定性の確保

- 装置と連携して均一なガス流を確保

ウェーハボートの構造と材料特性は、熱場の分布とプロセスの一貫性に直接影響します。

02 炭化ケイ素ボートの構造的特徴

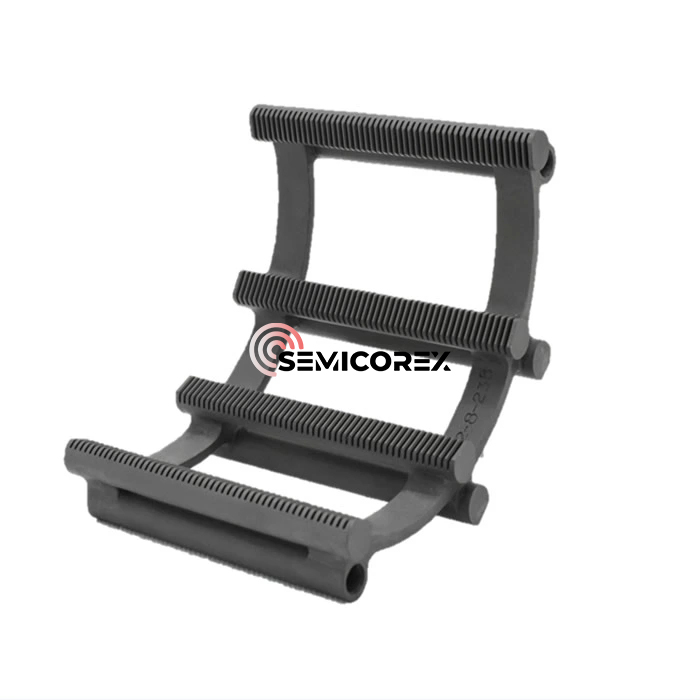

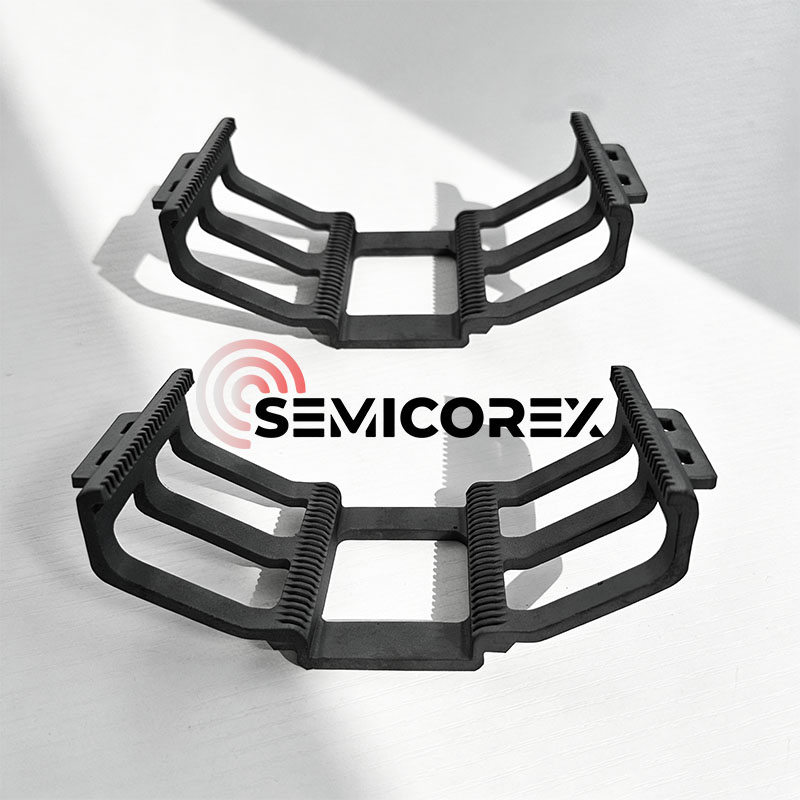

炭化ケイ素ボート通常、フレーム設計が採用されており、高い構造安定性を提供します。一般的な機能には次のようなものがあります。

- 正確なウエハ位置決めのための多層スロット構造

- ウエハ間のガスの流れを容易にするオープン設計

- 高温時の変形リスクを軽減する高剛性フレーム

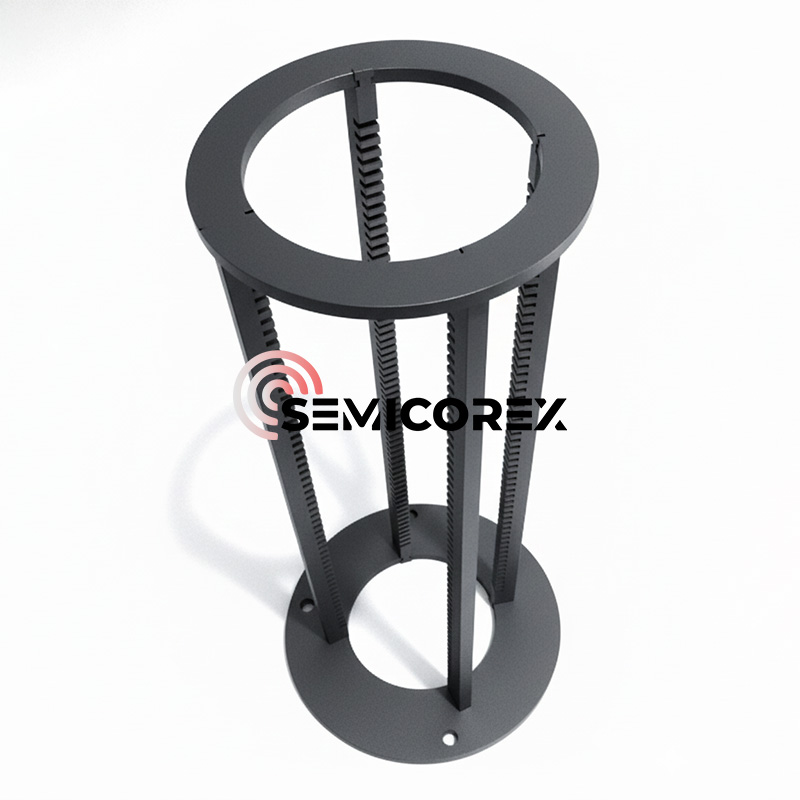

装置の種類に応じて、ボートは垂直構造または水平構造として設計でき、さまざまなウェーハ サイズ (6 インチ、8 インチ、12 インチなど) をサポートします。

03 素材選びの理由炭化ケイ素?

半導体プロセスがより高温でより高い清浄度を目指して進化するにつれて、石英やアルミナなどの従来の材料ではますます不十分になってきています。対照的に、炭化ケイ素はいくつかの性能面で利点をもたらします。

1. 高温耐性: 炭化ケイ素は、約 1200℃ ～ 1400℃の温度範囲で良好な構造安定性を示します。特定の高純度または特殊なプロセス条件下では、さらに高温の環境でも使用できます。高温でも金属材料のような溶融や重大な軟化現象は見られません。

2. 高い熱伝導性: 炭化ケイ素は高い熱伝導性を備えているため、ウェーハ間の温度差が減少し、プロセスの一貫性が向上します。

3. 低い熱膨張係数: 炭化ケイ素は熱膨張係数が低いため、加熱および冷却プロセス中にウェーハにかかる熱応力の影響が軽減されます。

4. 化学的安定性: 炭化ケイ素は、酸化雰囲気や還元雰囲気を含むさまざまな雰囲気において良好な化学安定性を示します。ただし、高温の酸素環境では依然としてゆっくりとした酸化反応が起こり、二酸化ケイ素保護層が形成されます。

5. 材料純度および汚染管理: 半導体グレードの炭化ケイ素は通常、ウェーハ表面の汚染リスクを軽減するために不純物含有量が厳密に管理されています。異なるプロセスグレードで使用される材料には大きな違いがあります。

04 応用分野

炭化ケイ素ボートは現在、次のような複数の分野で広く使用されています。

- 集積回路製造における熱処理

- パワー半導体デバイスの製造 (SiC デバイスなど)

- 太陽電池シリコンウェーハの高温処理

- 半導体材料およびプロセスの研究開発

その利点は、高温、強い腐食、または高い清浄度が必要なシナリオでさらに顕著になります。
