炭素ベースの熱場システム

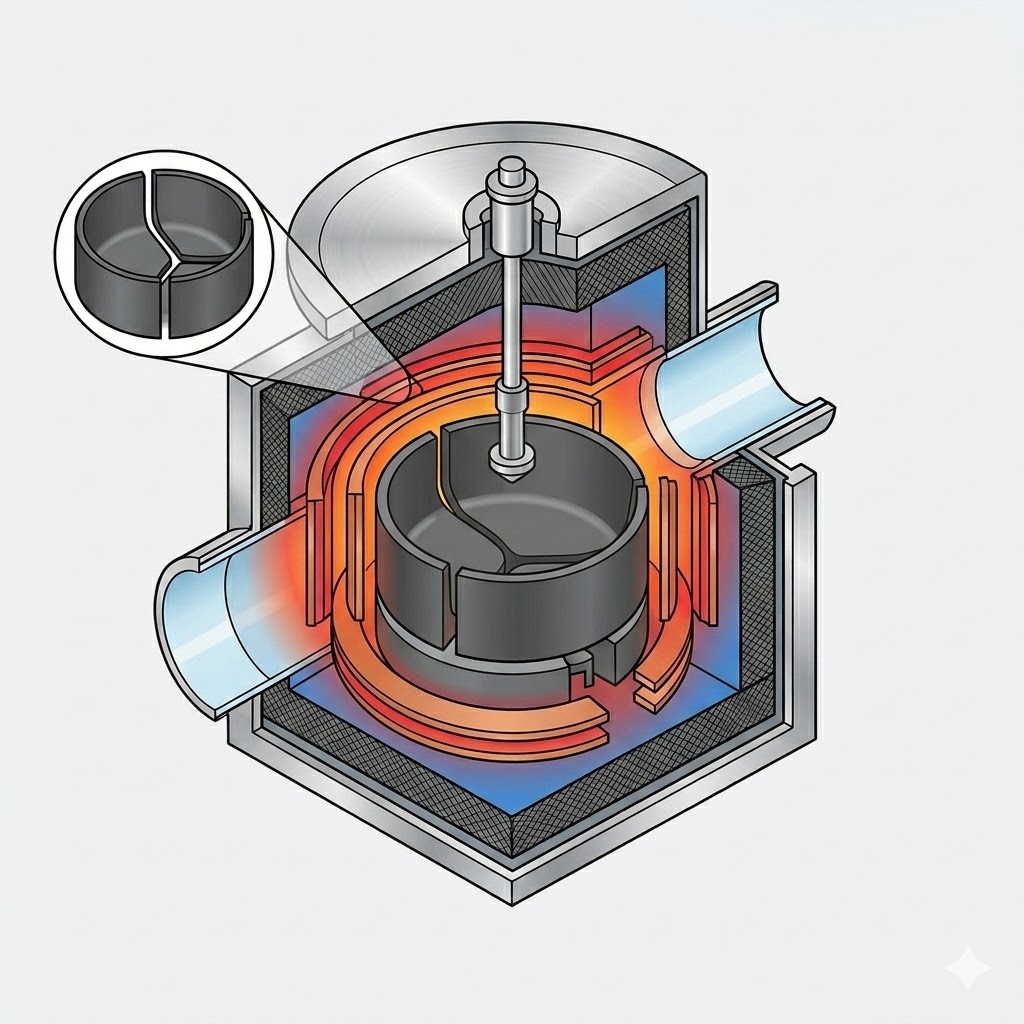

1. 炭素ベースの熱フィールドの役割は断熱コンポーネントからプロセスウィンドウレギュレーターに進化しました

炭素ベースの熱場の価値は、従来の断熱材をはるかに超えています。最新の結晶成長システムでは、結晶の品質、生産性、運用コストに直接影響を与える包括的なプロセス制御プラットフォームとして機能します。その中心となる機能は、次の 4 つのレベルに要約できます。

機能レベル	一次機能	主要業績評価指標

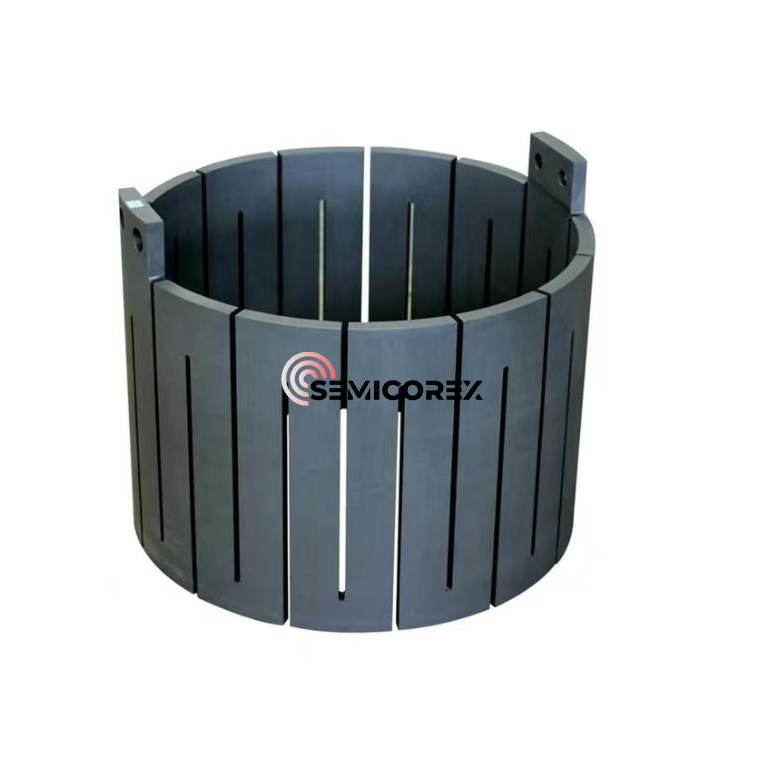

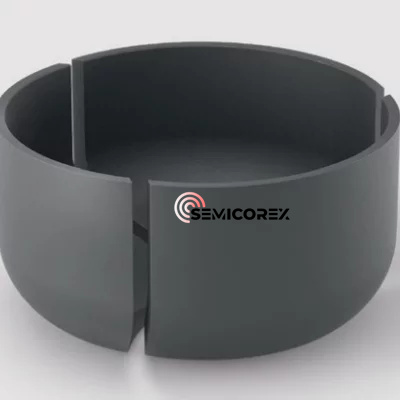

構造的サポート	サポート石英るつぼ, ヒーター, 熱シールド、 そしてインスレーションシリンダー大規模な熱場システムの機械的安定性を確保します。	炉サイズ、熱場寸法、るつぼサイズ、装入容量
熱分布	放射、伝導、対流経路を制御し、融液と結晶成長界面の間の熱バランスを調整します。	温度勾配、界面形状、引上げ速度、エネルギー消費量
ガス流量管理	アルゴンの流れをガイドし、SiC PVT システムでは、SiO や CO などの揮発性種を除去しながら気相材料の輸送を行います。	流れ場の特性、酸素と炭素の不純物レベル、堆積物の形成、および熱場の寿命
品質管理	酸素濃度、炭素濃度、抵抗率の均一性、転位密度、応力分布、結晶構造の安定性に影響を与えます。	N型シリコン互換性、SiCポリタイプ制御、欠陥管理

公開されている装置仕様によると、太陽光発電チョクラルスキー (CZ) 結晶成長技術は、炉の大型化、熱場拡大、充電容量の増加、インテリジェントな結晶引き上げ、および高度な低酸素制御を特徴とする新たな段階に入っています。

公開されている仕様によると、一部の先進的な結晶成長システムは、メイン チャンバー サイズ Φ1700 × 2100 mm を特徴とし、直径 42 インチまでの熱場をサポートします。適合するるつぼのサイズには 33、37、40、42 インチがあり、それぞれ約 700 kg、1000 kg、1200 kg、1300 kg の装入容量に対応します。

さらに、これらのシステムは、次のような運用効率の大幅な向上を実証しています。

・定径成長時の消費電力は42kWと低い

・冷却水消費量は20m3/hと少ない

・毎日のクリスタル生産量が200kgを超える

· 連続チョクラルスキー (CCz) 技術および磁場支援結晶成長構成との互換性

これらの発展は、熱場の設計が結晶の品質、生産効率、全体的な製造コストを決定する重要な要素となったことを示しています。

---

2. 炉の寸法

2.1 太陽光発電 CZ 単結晶成長炉

CZ 結晶成長炉のスケーリングには、単に炉の寸法を拡大するだけではありません。大規模炉の設計を成功させるには、次のパラメータを調整して最適化する必要があります。

・メインチャンバー径

・補助室高さ

・喉口寸法

・るつぼサイズ

・遮熱板クリアランス

· 給電インターフェース

・真空および排気経路

大規模炉設計の背後にある典型的なエンジニアリング ロジックを以下に要約します。

パラメータ	工学的意義	熱場のパフォーマンスへの影響
メインチャンバー直径	最大熱フィールド直径、断熱材の厚さ、ヒーターの寸法を決定します。	チャンバーが大きくなると熱慣性が大きくなり、温度応答が遅くなります。
喉の開口部のサイズ	水晶ロッド、熱シールド、ガイド シリンダー、および上部シャフト アセンブリの許容寸法を決定します。	スロートが小さすぎると、熱場と流れ案内構造の設計の柔軟性が制限されます。
補助チャンバーの高さ	結晶の長さの能力、冷却スペース、および結晶抽出サイクル時間を決定します。	高さが高いほど、より長い結晶成長とより高い生産可能性がサポートされます。
るつぼの直径	初期充電容量、溶融深さ、酸素溶解領域を決定します。	るつぼが大きくなると生産性は向上しますが、酸素の制御がより困難になります。
外部給電インターフェース	OCz、CCz、または複数の再充電操作を有効にします。	生産サイクルを延長して生産量を増加させますが、不純物の蓄積リスクも高まります。

2 つの異なる課金指標を区別する必要があります。

初期充電容量

これはるつぼに一度に投入される原料の量を指し、るつぼのサイズによって直接決まります。公開されている機器の仕様では、通常、耐荷重が 700 kg から 1300 kg の範囲であることが示されています。

炉ごとの合計充電容量キャンペーン

これには、完全な生産稼働中の複数の再充電サイクルまたは連続供給操作が含まれます。その結果、炉キャンペーン中に処理される材料の総量は、初期チャージよりも大幅に高くなる可能性があります。

たとえば、公開目論見書で開示されている業界比較では、次のことが示されています。

· 32 インチの熱フィールドは、炉キャンペーンごとに最大 3000 kg の材料を処理できます。

· 36 インチの熱フィールドは、炉キャンペーンごとに最大 3500 kg の材料を処理できます。

これらの値は、るつぼの 1 回限りの積載容量ではなく、動作サイクル全体における総生産量を表します。

2.2 SiC PVT結晶成長炉

炭化ケイ素 (SiC) PVT 結晶成長炉の拡張は、従来のシリコン CZ システムを拡張するよりもはるかに困難です。

チョクラルスキープロセスとは異なり、SiC 結晶は溶融相から成長しません。代わりに、物理的蒸気輸送 (PVT) は、極度の高温での SiC ソース粉末の昇華に依存しています。生成された蒸気種は軸方向の温度勾配に沿って輸送され、その後比較的低温の SiC 種結晶上で結晶化します。

王立化学会が発表した 150 mm SiC PVT 結晶成長に関する研究 (RSC、2026) では、熱システムが 5 つの主要コンポーネントで構成されると説明しています。

・断熱フェルト

・黒鉛るつぼ

・SiC種結晶

・SiC原料

・抵抗加熱ヒーター

結晶成長中、ソース粉末は高温で昇華し、低温の種結晶上に堆積して単結晶を形成する前に、温度勾配の下で上方に移動する気相種を生成します。

したがって、SiC PVT 炉のサイズを大きくすることは、単に高温を達成することだけではありません。エンジニアリング上の主な課題には次のようなものがあります。

ａ．十分な軸方向温度勾配の維持昇華、輸送、結晶化プロセスを継続的に推進します。

b.半径方向の温度勾配を最小限に抑える熱応力を軽減し、結晶割れを防ぎ、ポリタイプ変態を抑制します。

c.熱場の安定性の維持ソースパウダーが徐々に消費されるため、成長プロセス全体を通じて。

d.制御可能な結晶成長界面の維持8 インチおよび将来の 12 インチ SiC ウェハ生産への移行中。

シリコン結晶成長と比較して、SiC PVT システムの熱場は、大幅に高い温度安定性とより正確な熱制御を提供する必要があり、熱場設計は大口径 SiC 結晶製造にとって最も重要な技術の 1 つとなっています。

---

3. 機器設計と熱場の性能間の重要な関係

炉の構成、熱場の設計、結晶の品質、製造コストの間の相互作用は次のように要約できます。

装置/プロセス変数	熱場応答	クリスタルの品質への対応	コストへの影響
炉サイズの大型化	より高い熱慣性とより長いガス流路	半径方向の温度均一性を維持するのがさらに困難	生産能力は向上しますが、試運転コストは増加します
より大きな熱場	熱損失を減らして断熱性を向上	より困難な酸素および炭素不純物の制御	ウェーハあたりの減価償却コストは低いが、熱フィールドコンポーネントのコストは高い
大型るつぼ	溶解体積の増加とるつぼ壁からの酸素の溶解量の増加	酸素濃度の変動や抵抗率の変動のリスクが高まる	充電容量の向上とキログラムあたりの生産コストの削減
より深いヒートシールド位置	結晶冷却の強化と軸方向の温度勾配 (G) の増加	引っ張り速度が速くなる可能性があるが、界面が不安定になるリスクが増加する	生産性の向上と結晶破壊のより厳密な制御が必要
アルゴン流量の増加	より強力な不純物の除去と強化された対流熱伝達	酸素と炭素の濃度は低いが、温度変動が大きくなる可能性がある	アルゴン消費量の増加と真空排気要件の増加
炉内圧力の低下	強化された蒸発と揮発性種の除去	修正された堆積および逆拡散メカニズム	排気システムの性能とシールの信頼性に対するより高い要件
より高い引っ張り速度	潜熱放出の増加にはより強力な冷却能力が必要	V/G の変動が大きく、脱臼のリスクが高い	スループットの向上と生産収率の低下の可能性
マルチゾーンヒーター制御	温度場制御性の向上	結晶界面形状と酸素輸送の最適化の向上	機器の複雑さと試運転コストの増加
磁場 / CCz テクノロジー	より安定した溶融対流と連続供給	低酸素制御と抵抗率の均一性の向上	高度な N 型シリコン生産を可能にしながら、より高い設備投資を実現
マルチゾーンSiC熱フィールド	軸方向の駆動力と半径方向の温度均一性を個別に最適化	ポリタイプ転移、転位密度、結晶割れの減少	制御システムの複雑さの増加による結晶収量の向上



結晶成長装置の継続的な進化は、熱場がもはや単なる受動的な構造アセンブリではないことを示しています。その代わりに、熱伝達、流体力学、物質輸送、不純物分布、結晶品質を同時に管理する統合プロセス制御システムになりました。

ウェーハ直径が増大し続け、半導体材料がより高度になるにつれて、将来の熱場システムは、より高い生産性、より低い欠陥密度、および改善された製造効率を達成するために、デジタルシミュレーション、マルチフィジックス最適化、インテリジェントな温度制御、およびカスタマイズされたカーボングラファイトコンポーネント設計にますます依存することになるでしょう。

---

Semicorex は、高性能の包括的なポートフォリオを提供しています。黒鉛そして石英シリコンおよびSiC結晶成長アプリケーションで使用される高度な熱場システム用のコンポーネント。当社の製品は、優れた熱安定性、延長された耐用年数、優れたプロセスの一貫性を実現するように設計されています。カスタマイズされたソリューションや追加の技術情報については、お気軽に当社のエンジニアリング チームにお問い合わせください。
