世界的な半導体生産能力の継続的な拡大と製造プロセスの絶え間ない進歩を背景に、半導体製造装置は現在、そのコアコンポーネントに前例のないパフォーマンスを要求しています。ウェーハ処理中、装置チャンバーの内部は、高エネルギープラズマ衝撃、腐食性ガス浸食、極端な温度変動、厳格な清浄度管理など、複数の過酷な動作条件にさらされます。従来の金属材料と有機材料では、耐食性、高温耐性、優れた絶縁性、低汚染性などの一連の特性を組み合わせることができなくなりました。
半導体用途向けの先進的なセラミックとして、アルミナ セラミックは、コスト、機械加工性、全体的な性能の最適なバランスを実現しています。高硬度、優れた絶縁性、優れた耐食性、低熱膨張を特徴としており、半導体パッケージングや製造装置における大型部品や高強度部品の厳しい要求を十分に満たし、業界でかけがえのない構造材料となっています。

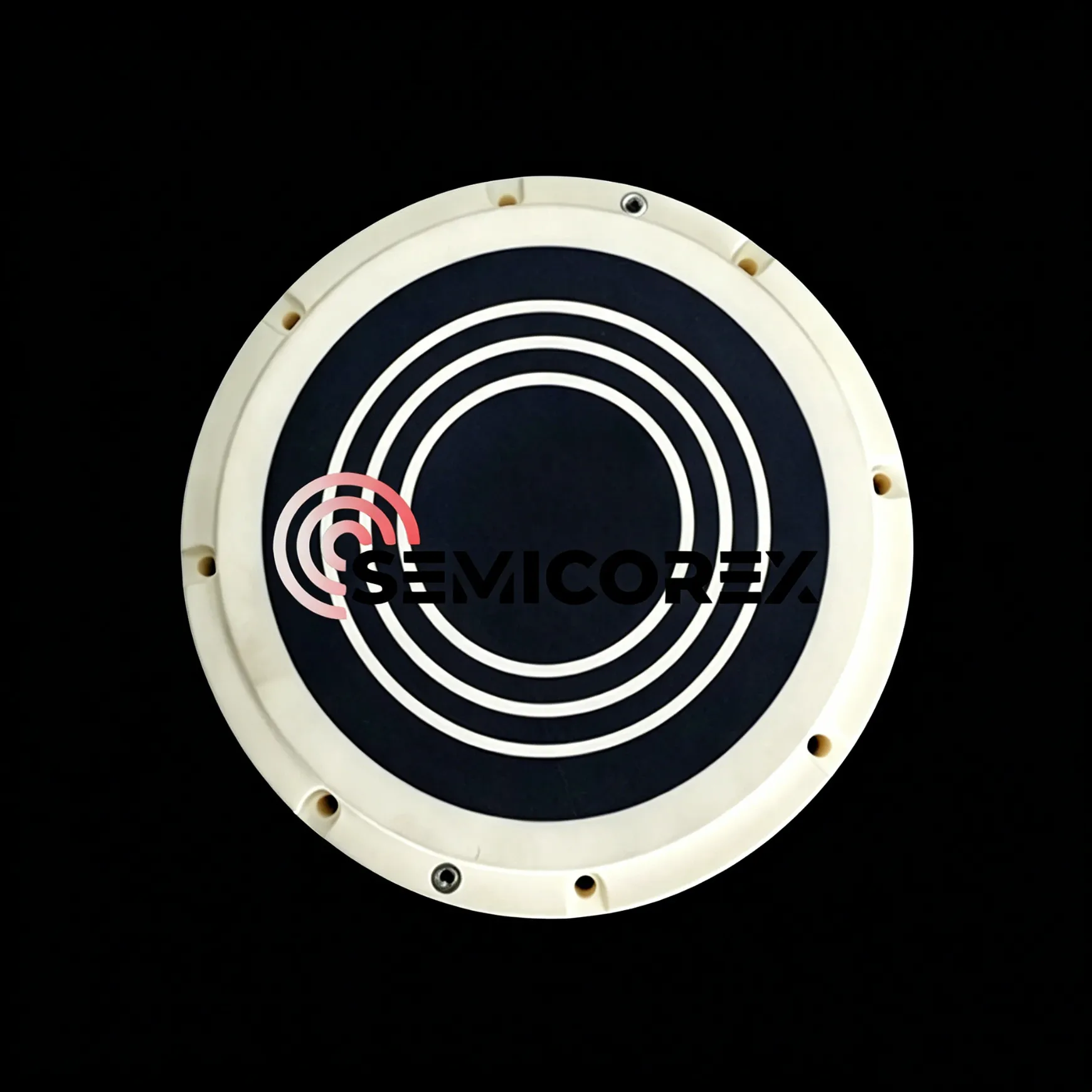

リソグラフィーは、半導体製造において最も洗練されたプロセスの 1 つであり、モーションの位置決め精度と清浄度に対して非常に厳しい基準が課されます。アルミナセラミックスはウェーハチャック、セラミックステージ、精密部品などに広く使用されています。腕の扱いその他の重要な部分。

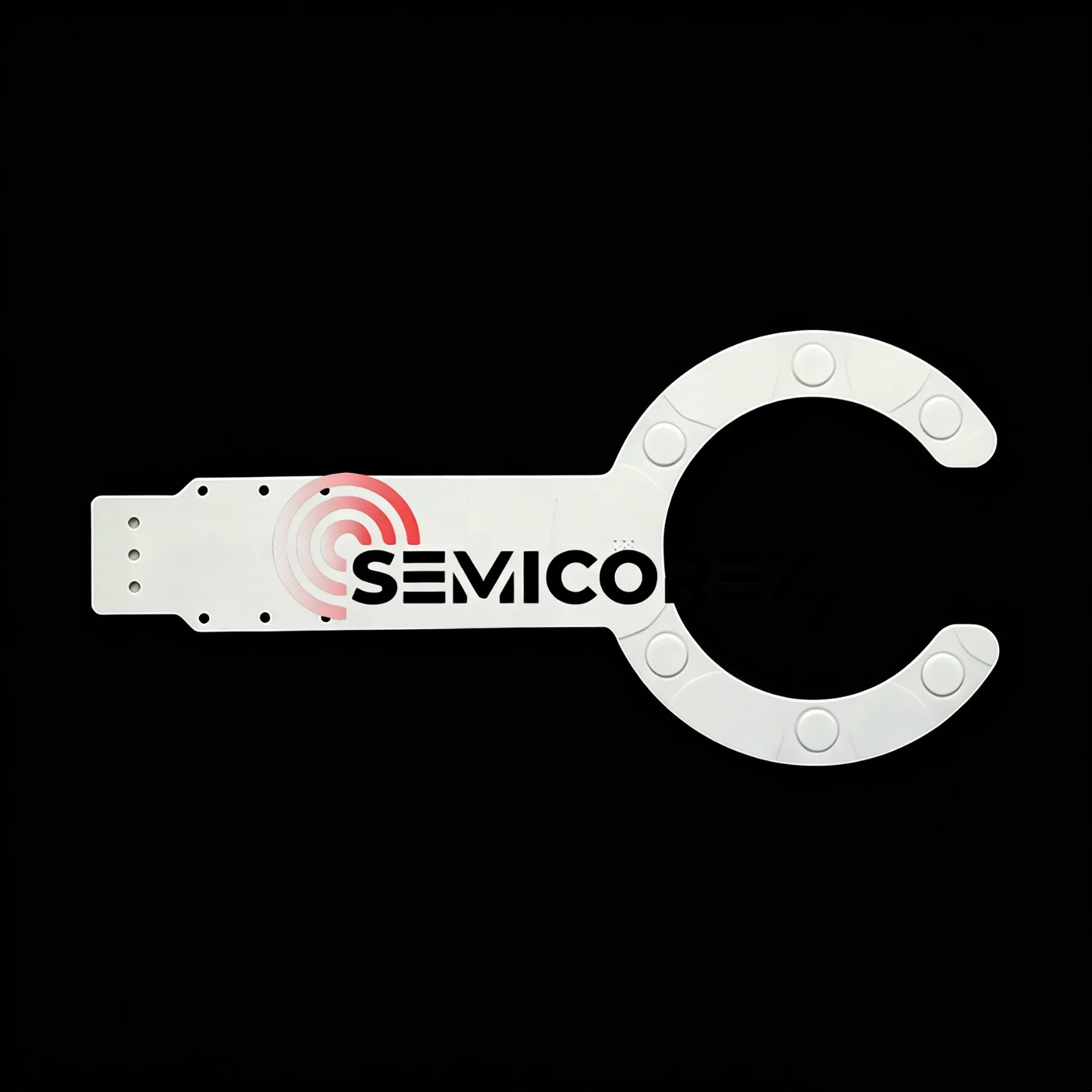

ウェーハ搬送用のロボットアームにはアルミナセラミックスが採用されています。炭化ケイ素セラミックは理論的にはこのようなコンポーネントに最適ですが、アルミナ セラミック アームは材料コストが低く、機械加工が容易なため、優れた費用対効果を実現します。ウェーハ研磨プロセスでは、アルミナセラミックは研磨プレート、コンディショナープラットフォーム、および研磨プラットフォームに広く適用されています。真空チャックs.
リソグラフィーステージとウェーハ搬送システムの位置決め精度は、オーバーレイ精度と生産歩留まりに直接影響します。アルミナセラミックは、その高剛性、低熱膨張、優れた耐振動性のおかげで、モーションシステムが高速かつ長期にわたる高精度動作を維持するのに役立ちます。一方、この材料は、パーティクルフリー性能、非磁性、低ガス放出などの厳しいクリーンルーム要件を満たしています。

エッチングは半導体製造プロセスの中核であり、高エネルギープラズマによってウェーハ表面の指定された領域から材料を選択的に除去します。イオン化したハロゲンと不活性ガスによって生成されるプラズマは、ウェーハに作用するだけでなく、チャンバー壁や重要なコンポーネントに継続的な物理的および化学的浸食を引き起こします。これは 2 つの大きな問題につながります。腐食した部品により浮遊粒子が生成され、ウェハに付着してチップの短絡を引き起こす可能性があります。さらに、コンポーネントの磨耗により機器の老朽化が促進され、耐用年数が短くなります。
アルミナ(Al₂O₃)は高い絶縁耐力と優れた耐薬品性を誇り、激しいプラズマにさらされても安定した性能を維持します。プラズマエッチング保護に最も広く使用されている材料の 1 つです。高純度アルミナ コーティングと固体アルミナ セラミックは、エッチング チャンバーと内部コンポーネントを保護するために一般的に使用されます。チャンバー構造以外にもガスにもアルミナセラミックスを採用ノズル、プラズマ処理装置のガス分配プレートおよびウェーハ保持リング。
化学機械研磨 (CMP) では、スラリー中の研磨粒子が絶え間ない摩擦と摩耗を引き起こします。研磨プレートそしてステージ。アルミナセラミックスは、硬度や耐摩耗性に優れているため、セラミック研磨台、研磨定盤、定盤、エンドエフェクターなどに広く使用されています。
アルミナ研磨テーブルの卓越した表面硬度により、大量のウェーハを処理した後も一貫した平坦性が保証されます。これは、チップ表面の平坦性を正確に制御するために重要です。
半導体パッケージングでは、アルミナ セラミックは高出力電子デバイスのパッケージング基板、ヒートシンク、ベース プレートとして広く製造されています。アルミナ回路基板は、優れた絶縁性、適切な熱伝導性、低い熱膨張係数、高い機械的強度を備えているため、電子パッケージングの主流の選択肢となっています。ベアチップパッケージ用のアルミナ部品は、高温下でも優れた気密性を備え、真空エレクトロニクス環境で広く使用されています。
さらに、アルミナセラミック部品は、ワイヤボンディングマシン用のセラミックキャピラリ、テストハンドラ用のセラミックノズルやプローブカードなど、半導体後工程装置の主要コンポーネントとして機能し、これらの部品はすべて超高精度、優れた耐摩耗性、信頼性の高い電気絶縁を必要とします。
