サポートリング

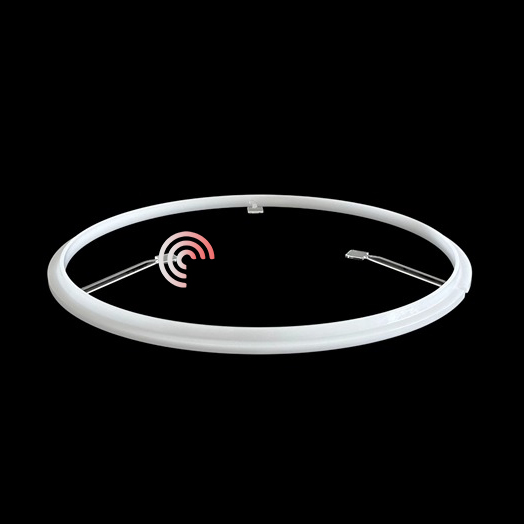

Semicorex サポート リングは、枚葉式エピタキシー システムで使用される重要な機械部品であり、プロセスの安定性と生産効率には正確なウェーハの取り扱いと位置決めが不可欠です。サポート リングはリフト シャフト アセンブリと連携して動作するように設計されており、ロードおよびアンロード操作中のウェハの上昇を制御できるため、プロセス チャンバとロボット ハンドリング システムの間で確実にウェハを搬送できます。

高純度の先進物質から製造石英材料サポート リングは、高温、腐食性プロセス ガス、および厳格な汚染管理要件を特徴とする厳しい半導体環境で動作するように設計されています。その精密な形状と堅牢な構造により、エピタキシャル成長プロセス全体を通じて自動化されたウェーハハンドリングをサポートしながら、一貫したウェーハ位置を維持することができます。

枚葉エピタキシーシステムにおける機能

ウェーハの処理中、ウェーハは通常、反応チャンバ内のサセプタ上に置かれます。プロセスサイクルが完了し、ウェーハを移送する必要がある場合、リフト機構が作動します。

リフト シャフトが下方に移動すると、石英サポート リングの 3 つのサポート タブがシャフト アセンブリに接続されたリフト ピンに係合してサポートします。次に、これらのリフト ピンがウェーハ表面に対して上方に移動し、ウェーハをサセプタからゆっくりと持ち上げます。上昇すると、ウェーハはロボットアームが安全にチャンバに進入してウェーハを回収できる移送高さに配置されます。

この慎重に調整された動きにより、次のことが保証されます。

* 過度の振動のない安定したウェーハリフト

* 搬送中の正確なウエハ位置決め

* ウェーハエッジ損傷のリスクの低減

* 自動化の信頼性の向上

* 複数のプロセスサイクルにわたって一貫したハンドリングパフォーマンス

したがって、サポート リングは、ウェーハの完全性と装置のスループットの両方を維持する上で重要な役割を果たします。

自動ウェーハ搬送のための精密設計

現代の半導体製造では、ますます正確なウェーハハンドリングが求められています。ウェーハ位置のわずかなずれでも、ロボットの位置合わせやプロセスの再現性に影響を与える可能性があります。

サポート リングは、リフト ピン システム全体に均一な荷重分散を提供する、正確に機械加工されたサポート機能を備えて設計されています。 3 つのサポート タブはリフト機構との安定した係合を維持し、動きを最小限に抑え、予測可能なリフト動作を保証します。

設計上の主な利点は次のとおりです。

* 正確なリフトピンサポート形状

*優れた寸法安定性

* リフトアセンブリとのスムーズな機械的相互作用

* 繰り返し動作でも確実な位置決め

* 相手コンポーネントの機械的摩耗の低減

これらの特性により、システムの稼働時間が向上し、メンテナンス要件が軽減されます。

カスタムエンジニアリング機能

異なるエピタキシー プラットフォームでは、多くの場合、独自の形状、寸法、リフト ピン構成が必要になります。 Semicorex は、顧客の機器仕様に合わせてカスタマイズされたサポート リング ソリューションを提供します。

カスタマイズ オプションには次のものが含まれます。

* さまざまな直径と厚さ

* カスタムサポートタブ構成

* 異なるリフトピンの係合設計

* プロセス固有の材料の選択

* 厳しい公差の精密加工

この柔軟性により、既存の機器と次世代の反応器プラットフォームの両方にシームレスに統合できます。

アプリケーション

サポート リングは一般的に次の用途に使用されます。

* シリコンエピタキシーシステム

* 炭化ケイ素（SiC）エピタキシーリアクター

・窒化ガリウム（GaN）処理装置

※枚葉式CVD装置

* 先進的な半導体ウェーハハンドリングプラットフォーム

その役割は、ウェーハの正確な位置決めが生産効率と歩留まりに直接影響を与える自動化された製造環境において特に重要です。

品質と信頼性

Semicorex は、寸法精度、材料の一貫性、および長期的な信頼性を確保するために、製造全体にわたって厳格な品質管理手順を適用しています。すべてのサポート リングは、コンポーネントの性能がプロセスの安定性と装置の生産性に直接影響する半導体業界の厳しい基準を満たすように製造されています。
