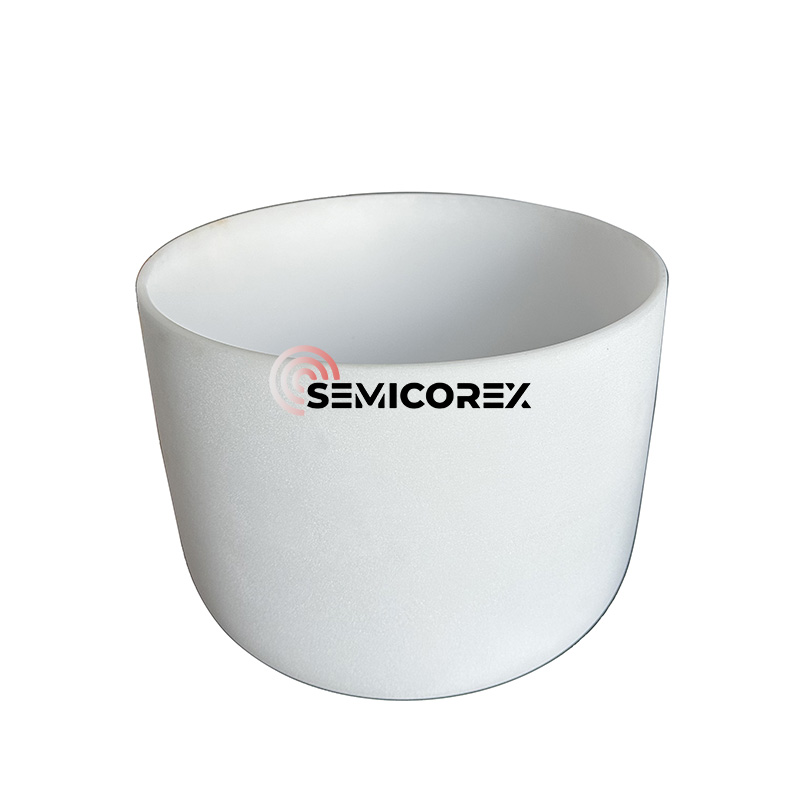

半導体クォーツのるつぼ

セミコレックス半導体クォーツ架橋は、シリコン単結晶製造のクリスタルプルプロセスで使用される石英るつぼ向けに特に、半導体業界で消耗品製品です。それらは、清潔さ、均一性、耐熱性を満たす超純粋な融合クォーツから製造されており、現代の半導体製造の高い需要を満たすために製造されています。それらは、統合された回路処理におけるウェーハのパフォーマンスと収量に直接影響するため、シリコンインゴットの仕様に不可欠です。

熱的および物理的な観点から：クォーツの十字架は非常によく熱に耐えることができます。変形点は約1100°Cで、軟化点は約1730°Cで、最大連続サービス温度は1100°Cで、[1450°Cまでの短期暴露]。これらの特性は、高純度と熱回復力を提供しながら高温での使いやすさを可能にし、したがって、汚染と変形を最小限に抑える必要があり、正確な熱プロファイルが均一な結晶の成長を得るために最も重要であるCzochralski（CZ）クリスタル引用プロセス中に安定性を促進します。

構造的な観点から、半導体クォーツのるつぼは、熱特性と機械的強度向けに設計された層状複合構造で構成されています。開始（内側に移動する）層は、一般に壁の厚さの3分の1（約3〜5 mm）である透明な石英層であり、比較的低い泡の含有量（処理技術によって異なります）を持ち、したがって滑らかな欠陥のある表面は、溶融シリコンQuartz表面と接触します（このコントリングのコントロールを制御するために、溶融シリコンQuartz表面と接触します。

外側は、るつぼの変形強度、熱ストレス抵抗が高く、放射線の均一性のための熱源からの熱断熱に寄与するより大きなレベルの泡が層状になっています。るつぼの層は、クリスタルの引っ張りプロセスに存在する程度の微分熱勾配にもかかわらず、形と完全性を維持することができます。

最新のクォーツ架橋は、製造技術の進歩により、従来の2層構造よりもさらに発達しています。多くのるつぼは、3層の構造を採用しています - 透明な内層、クォーツに泡が分散した透明な中間層、および泡のある石英の外側の薄い層。 3層構造は、機械的強度、熱管理、コストのメリットを向上させ、熱伝達特性を改善します。また、一部のるつぼは、最も内側の表面にアルカリ金属イオン（例：バリウムイオン溶液）のコーティングを適用するか、特定の層で高純度の合成石英を使用して、酸素含有量を減らし、純度を枯渇させ、引っ張られた単結晶の全体的な品質を改善します。

半導体用の製造石英るつぼは、必要な純度での厳密な品質管理許容範囲に保持されることを目的としています。原材料は慎重に選択され、汚染物質を除去するために精製されます。それらは粗い寸法に形成され、適切な熱処理が適用され、表面が寸法の精度、機械的強度、清潔に対処するために仕上げられます。このプロセスは、過酷な化学環境で長期にわたる高温暴露にさらされながら、るつぼが信頼できるままであることを保証することに向けられています。

半導体産生における石英るつぼの性能は、インゴットのシリコンクリスタル格子、欠陥密度、および酸素の均一性に影響します。高純度と欠陥のないクォーツ十字架は、結晶欠陥の脱臼を制限し、降伏率を高め、デバイスのジオメトリを進めるためにウェーハを生成する能力を確立します。あなたがHGHパフォーマンスIC、太陽光発電グレードのシリコン、またはパワーエレクトロニクスのプロデューサーである場合、高品質のクォーツ十字架を選択および使用することは、コストパフォーマンスを確立および最適化するための重要な要素です。

semicorex半導体石英るつぼは、シリコンクリスタルプルシステムに不可欠な補助材料です。純度、高温の安定性、および独自の多層構造のユニークな属性により、これはCZプルプロセスの厳しさをサポートしながら、一貫した再現性のあるパフォーマンスを提供するのに適した材料になります。半導体の製造は、より高い統合とより厳しい公差に向けて移動するにつれて、精密エンジニアリングされた石英るつぼの有意な付加価値の利点は、次世代の電子技術の実現と開発に向けてより重要性を生み出します。
