アニーリング

イオン注入は、ドーパント イオンを加速してシリコン ウェーハに注入し、その電気的特性を変更するプロセスです。アニーリングは、ウェーハを加熱して注入プロセスによって生じた格子損傷を修復し、ドーパント イオンを活性化して所望の電気的特性を達成する熱処理プロセスです。

1. イオン注入の目的

イオン注入は、現代の半導体製造において重要なプロセスです。この技術により、半導体デバイスの P 型および N 型領域の作成に必要なドーパントの種類、濃度、分布を正確に制御できます。ただし、イオン注入プロセスでは、ウェーハ表面に損傷層が形成され、結晶内の格子構造が破壊される可能性があり、デバイスの性能に悪影響を及ぼす可能性があります。

2. アニーリング工程

これらの問題に対処するために、アニーリングが実行されます。このプロセスには、ウェーハを特定の温度に加熱し、その温度を設定時間維持し、その後冷却することが含まれます。加熱により、結晶内の原子が再配列され、完全な格子構造が復元され、ドーパント イオンが活性化されて、ドーパント イオンが格子内の適切な位置に移動できるようになります。この最適化により、半導体の導電特性が強化されます。

3. アニーリングの種類

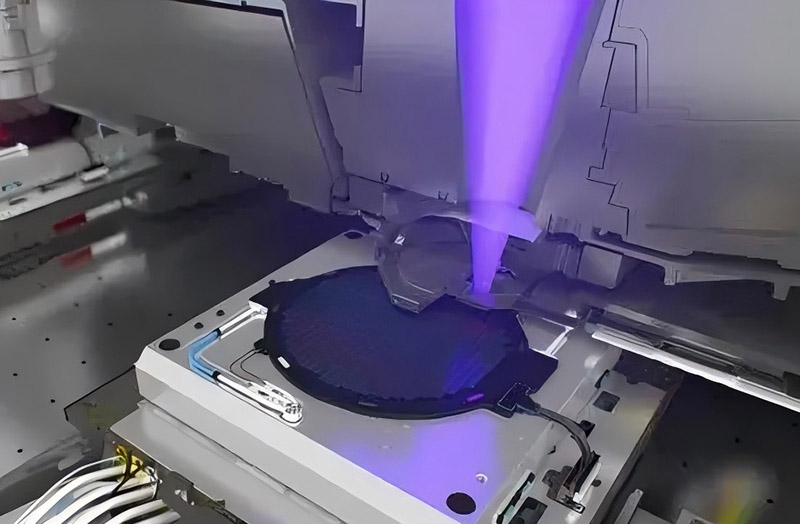

アニールは、ラピッド サーマル アニール (RTA)、ファーネス アニール、レーザー アニールなど、いくつかの種類に分類できます。 RTA は、高出力の光源を使用してウェーハの表面を急速に加熱する、広く使用されている方法です。処理時間は通常、数秒から数分の範囲です。炉アニールは炉内で長時間にわたって行われるため、より均一な加熱効果が得られます。レーザーアニーリングでは、高エネルギーレーザーを利用してウェーハ表面を急速に加熱し、極めて高い加熱速度と局所的な加熱が可能になります。

4. デバイス性能に対するアニーリングの影響

半導体デバイスの性能を確保するには、適切なアニーリングが不可欠です。このプロセスは、イオン注入によって生じた損傷を修復するだけでなく、ドーパント イオンが適切に活性化されて所望の電気的特性が得られることを保証します。アニーリングが不適切に行われると、ウェーハ上の欠陥が増加し、デバイスの性能に悪影響を及ぼし、デバイスの故障を引き起こす可能性があります。

イオン注入後のアニーリングは半導体製造の重要なステップであり、慎重に制御されたウェーハの熱処理プロセスが含まれます。アニール条件を最適化することにより、ウェーハの格子構造が回復し、ドーパントイオンが活性化され、半導体デバイスの性能と信頼性が大幅に向上します。半導体処理技術が進歩し続けるにつれて、デバイスの性能要求の増大に応えるためにアニーリング方法も進化しています。
