名前が示すように、炭化ケイ素は重要な第 3 世代半導体材料であり、Si と C で構成される化合物です。この 2 つの元素の組み合わせにより堅牢な四面体構造が得られ、特にパワー エレクトロニクスや新エネルギーの分野で多くの利点と幅広い応用の可能性が得られます。

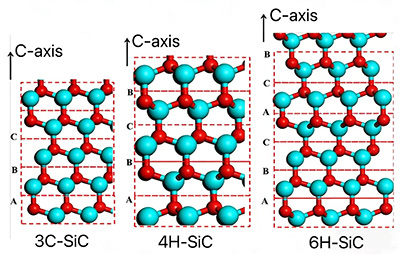

もちろん、SiC 材料は 1 つの Si 原子と 1 つの C 原子からなる単一の四面体で構成されているのではなく、無数の Si 原子と C 原子から構成されています。多数のSi原子とC原子が波状の二重原子層(C原子1層とSi原子1層)を形成し、これが多数積層されてSiC結晶が形成されます。 Si-C 二重原子層の積層プロセス中に発生する周期的な変化により、現在、異なる配列を持つ 200 以上の異なる結晶構造が存在します。現在、実用化されている最も一般的な結晶形は 3C-SiC、4H-SiC、および 6H-SiC です。
炭化ケイ素結晶の利点:
(1) 機械的性質
炭化ケイ素結晶は非常に高い硬度と優れた耐摩耗性を備えており、これまでに発見された結晶の中でダイヤモンドに次いで 2 番目に硬い結晶です。粉末炭化ケイ素はその優れた機械的特性により、切断や研磨業界でよく使用されており、一部の加工品の耐摩耗コーティングにも炭化ケイ素コーティングが使用されています。たとえば、山東軍艦の甲板の耐摩耗コーティングは炭化ケイ素でできています。
(2) 熱的性質
炭化ケイ素の熱伝導率は、従来の半導体 Si の 3 倍、GaAs の 8 倍です。炭化ケイ素で作られたデバイスは発生した熱を素早く放散できるため、炭化ケイ素デバイスは放熱条件に関する要件が比較的緩く、高出力デバイスの製造により適しています。炭化ケイ素は安定した熱力学特性も備えています。常圧下では、高温で溶融することなく直接分解して Si と C の蒸気になります。
(3) 化学的性質
炭化ケイ素は化学的性質が安定しており、耐食性に優れています。室温では既知の酸とは反応しません。炭化ケイ素を空気中に長時間放置すると、表面に緻密な SiO2 の薄い層がゆっくりと形成され、さらなる酸化反応が防止されます。
(4) 電気的特性
ワイドバンドギャップ半導体の代表的な材料である6H-SiC、4H-SiCのバンドギャップ幅はそれぞれ3.0eV、3.2eVであり、Siの3倍、GaAsの2倍です。炭化ケイ素で作られた半導体デバイスは漏れ電流が小さく、破壊電界が大きいため、炭化ケイ素は高出力デバイスに理想的な材料と考えられています。炭化ケイ素の飽和電子移動度も Si の 2 倍であり、高周波デバイスの製造において明らかに有利です。
(5) 光学特性
バンドギャップが広いため、ドープされていない炭化ケイ素結晶は無色透明です。ドープされた炭化ケイ素結晶は、その特性の違いにより異なる色を示します。たとえば、N をドーピングすると、6H-SiC は緑色に見え、4H-SiC は茶色に、15R-SiC は黄色に見えます。 Al をドープすると 4H-SiC が青く見えます。色を観察してポリタイプを判断することは、炭化ケイ素のポリタイプを区別する直感的な方法です。

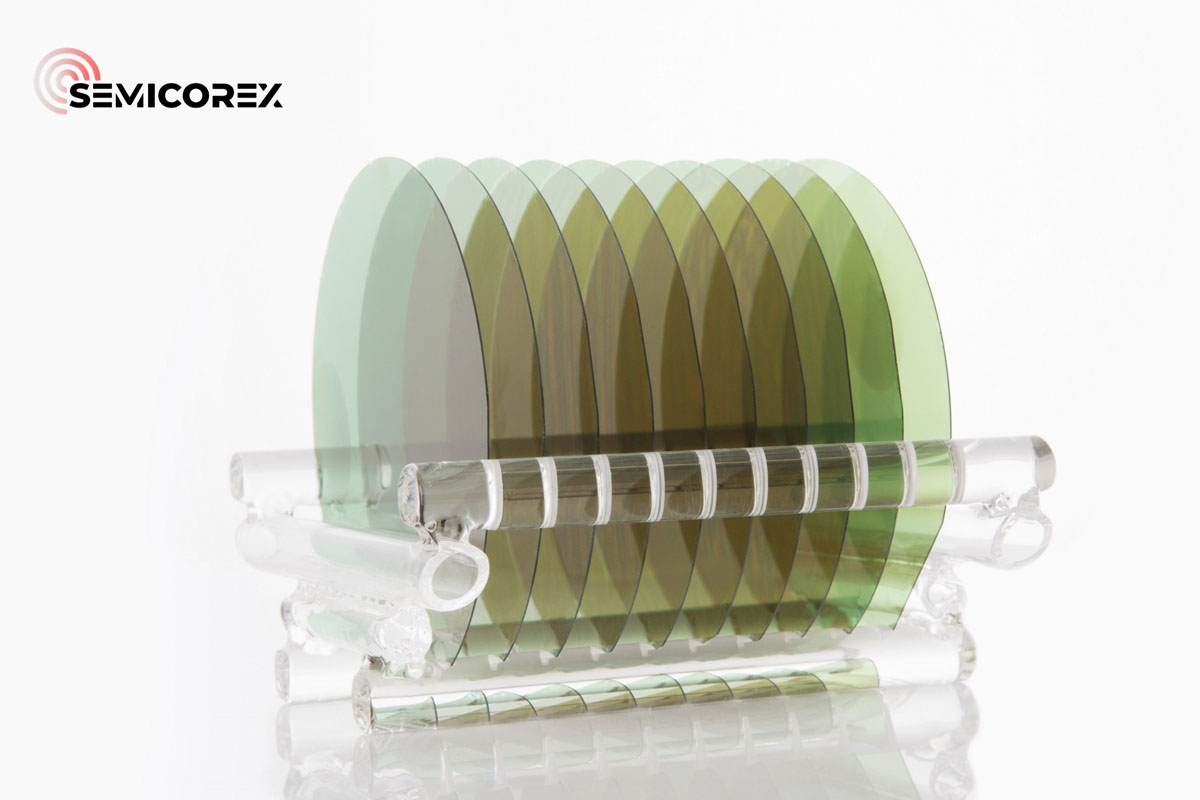

セミコレックスが提供するもの炭化ケイ素基板さまざまなサイズとグレードがあります。ご質問や詳細につきましてはお気軽にお問い合わせください。
