SiC基板の製造における課題は何ですか?

半導体技術が高周波数、高温、高電力、低損失に向けて反復およびアップグレードされるにつれて、炭化ケイ素は主要な第 3 世代半導体材料として際立っており、従来のシリコン基板を徐々に置き換えています。炭化ケイ素基板は、より広いバンドギャップ、より高い熱伝導率、優れた臨界電界強度、より高い電子移動度などの明確な利点を備えており、NEV、5G通信、太陽光発電インバーター、航空宇宙などの最先端分野における高性能、高出力、高周波デバイスにとって理想的な選択肢となっています。

高品質の炭化ケイ素基板の製造における課題

高品質の炭化ケイ素基板の製造と加工には、非常に高い技術的障壁があります。原材料の準備から完成品の製造に至るまで、プロセス全体にわたって多くの課題が残されており、これが大規模な用途や産業のアップグレードを制限する重要な要因となっています。

1. 原料合成の課題

炭化珪素単結晶育成の基本原料は炭素粉末と珪素粉末です。これらは合成中に環境不純物による汚染を受けやすく、これらの不純物を除去するのは困難です。これらの不純物は、下流の SiC 結晶の品質に悪影響を及ぼします。さらに、シリコン粉末とカーボン粉末の反応が不完全な場合、Si/C 比の不均衡が生じやすく、結晶構造の安定性が損なわれます。合成された SiC 粉末の結晶形と粒子サイズを正確に制御するには、厳格な合成後処理が必要となるため、原料調製の技術的障壁が高くなります。

2. 結晶成長の課題

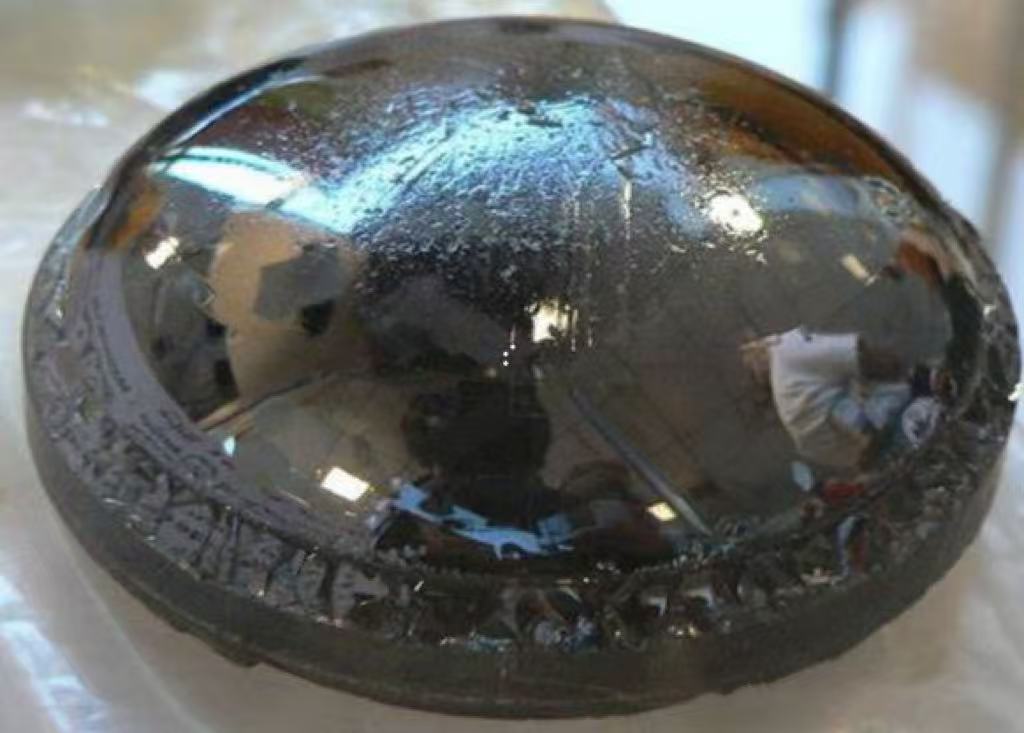

炭化珪素の結晶成長には2300℃を超える温度が必要であり、半導体装置の高温耐性や熱制御精度が厳しく求められます。単結晶シリコンとは異なり、炭化ケイ素は非常に遅い成長速度を示します。たとえば、PVT 法を使用すると、7 日間で 2 ～ 6 センチメートルの炭化ケイ素結晶しか成長できません。その結果、炭化ケイ素基板の生産効率が低くなり、全体の製造能力が大幅に制限されます。  さらに、炭化ケイ素には200を超える結晶構造タイプがあり、その中で使用できる構造タイプは4H-SiCなど一部のみです。したがって、多形性介在物を回避し、製品の品質を確保するには、パラメーターを厳密に制御することが不可欠です。

3. 結晶加工の課題

炭化ケイ素はダイヤモンドに次いで硬度が高いため、切断の難易度が大幅に高まります。スライス工程では大幅な切断ロスが発生し、ロス率は約40％に達し、材料の利用効率が非常に低くなります。炭化ケイ素は破壊靱性が低いため、薄肉加工中に亀裂やエッジの欠けが発生しやすくなります。さらに、その後の半導体製造プロセスでは、炭化珪素基板の加工精度と表面品質、特に表面粗さ、平坦度、反りに関して非常に厳しい要件が課されます。これは、炭化ケイ素基板の薄化、研削、および研磨にかなりの加工上の課題をもたらします。

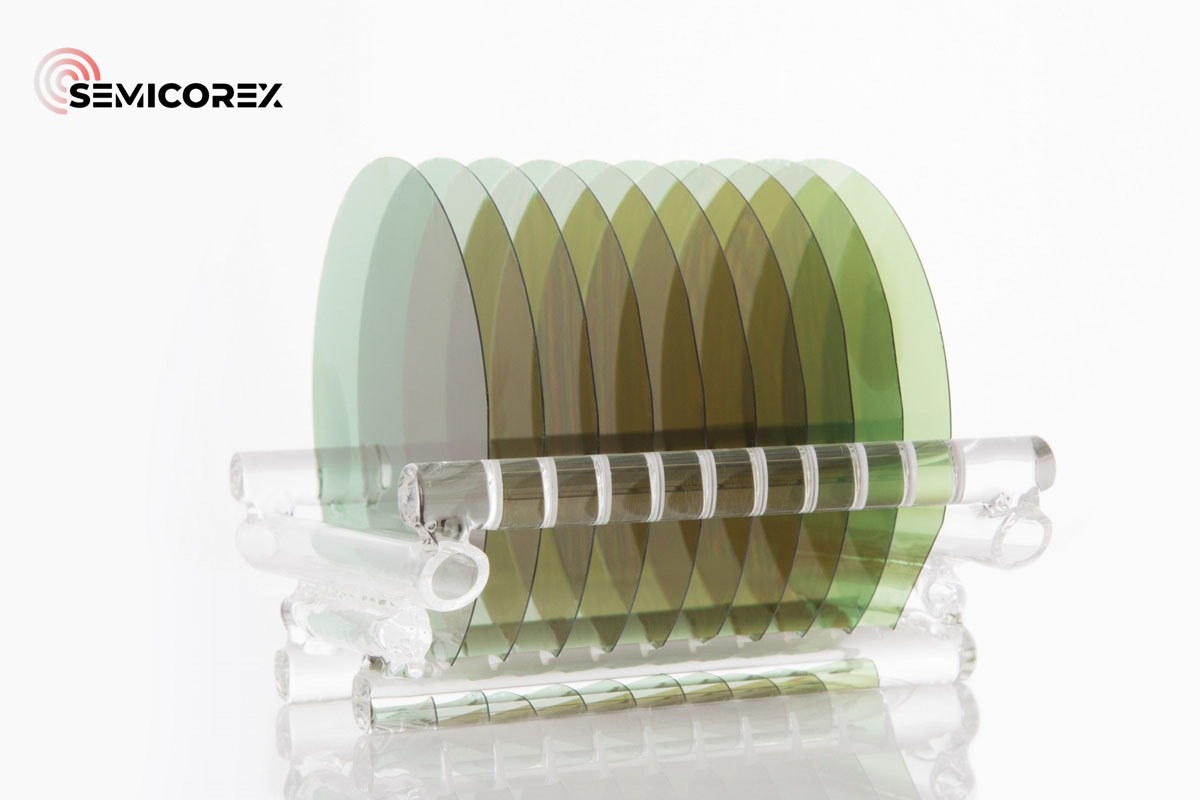

セミコレックスが提供するもの炭化ケイ素基板さまざまなサイズとグレードがあります。ご質問や詳細につきましてはお気軽にお問い合わせください。
