粒子欠陥とは何ですか?

粒子欠陥とは、半導体ウェーハの内部または表面にある小さな粒子状の介在物を指します。これらは半導体デバイスの構造的完全性を損傷し、短絡や断線などの電気的障害を引き起こす可能性があります。このような粒子欠陥に起因する問題は、半導体デバイスの長期信頼性に重​​大な影響を与えるため、半導体製造においては粒子欠陥を厳密に管理する必要があります。

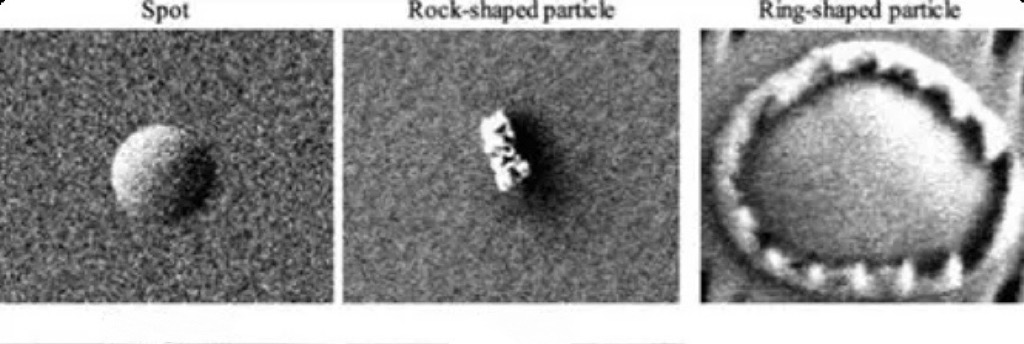

粒子欠陥は、その位置と特性に応じて、表面粒子と膜内粒子の 2 つの主要なカテゴリに分類できます。表面粒子とは、表面に落ちる粒子を指します。ウエハースプロセス環境内の表面は、通常、鋭い角を持つクラスターとして表示されます。膜内粒子とは、膜形成プロセス中にウェーハに落下し、後続の膜で覆われ、膜層内に欠陥が埋め込まれた粒子を指します。

粒子欠陥はどのようにして発生するのでしょうか?

粒子欠陥の発生は複数の要因によって引き起こされます。ウェーハの製造プロセス中、温度変化によって生じる熱応力や、ウェーハの取り扱い、加工、熱処理によって生じる機械的ストレスにより、表面の亀裂や材料の脱落が発生する可能性があります。ウエハース、これが粒子欠陥の主な原因の 1 つです。反応試薬や反応ガスによって引き起こされる化学腐食も、粒子欠陥の主な原因です。腐食プロセス中に、不要な生成物または不純物が生成され、ウェーハ表面に付着して粒子欠陥が形成されます。上記の 2 つの主な要因に加えて、原材料中の不純物、装置の内部汚染、環境粉塵、操作エラーなども粒子欠陥の一般的な原因です。

粒子欠陥をどのように検出し制御するか？

粒子欠陥の検出は主に高精度の顕微鏡技術に依存しています。走査型電子顕微鏡 (SEM) は、その高い解像度とイメージング機能により、微小粒子の形態、サイズ、分布を明らかにできるため、欠陥検出の中核ツールとなっています。原子間力顕微鏡 (AFM) は、原子間力を検出することで 3 次元の表面トポグラフィーをマッピングし、ナノスケールの欠陥検出において非常に高い精度を備えています。光学顕微鏡は、大きな欠陥を迅速にスクリーニングするために使用されます。

粒子欠陥を制御するには、複数の対策を講じる必要があります。

1.エッチング速度、堆積厚さ、温度、圧力などのパラメータを正確に制御します。

2.半導体ウェーハ製造用の高純度原料を使用します。

3.高精度、高安定性の設備を採用し、定期的なメンテナンスと清掃を実施します。

4.専門トレーニングを通じてオペレーターのスキルを向上させ、運用慣行を標準化し、プロセスの監視と管理を強化します。

粒子欠陥の発生を効果的に低減するには、粒子欠陥の原因を総合的に分析し、汚染箇所を特定し、目標を絞った解決策を講じる必要があります。
