なぜ縦型炉が主流になったのでしょうか？

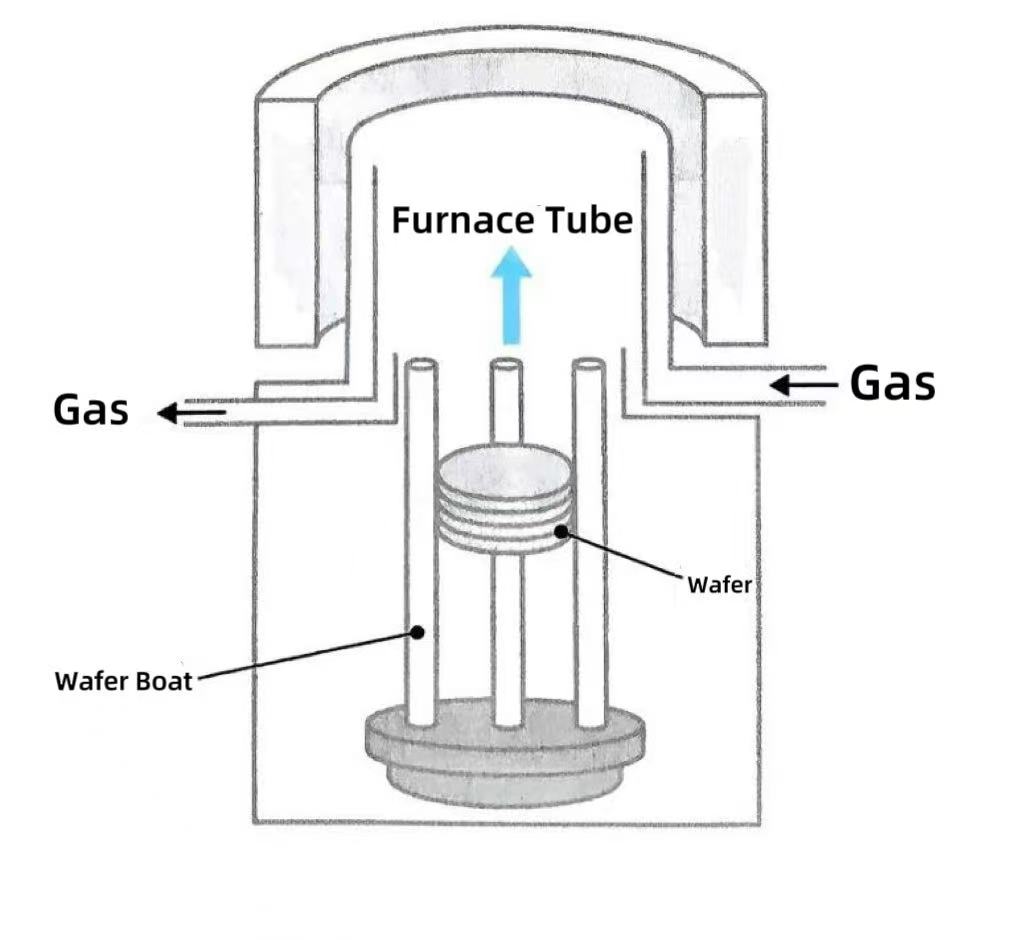

縦型炉は、半導体製造の熱処理用に特別に設計された縦型高温加熱装置です。完全な縦型炉システムは、高温耐性のあるシステムで構成されています。炉管、加熱素子、温度制御システム、ガス制御システム、およびウェーハ支持構造。縦型炉は、高温条件下で特殊ガス (酸素、水素、窒素など) を導入することにより、シリコンの酸化、拡散、アニーリング、原子層堆積 (ALD) などの重要な半導体プロセスを促進できます。

半導体製造における熱処理装置の進化において、縦型炉はその 3 つの主要な利点により、熱処理プロセスの主流の選択肢となっています。

1. 縦型炉はスペース利用の観点から、縦型チューブと縦型ウエハボートを組み合わせた設計を採用しています。同じ処理能力の下で、必要な床面積は横型炉のわずか 50% ～ 60% であり、特に 450mm ウェーハの拡大傾向にあるクリーンルームの単位面積当たりの生産能力密度を高めるのに適しています。モジュール式垂直積層により、1台の装置で処理できるウェーハ枚数が40％増加し、単位面積あたりの生産効率が横型炉に比べて大幅に向上しました。

2. 縦型炉は、3 点の溝サポートによりウェーハの水平位置を実現します。この構成は垂直エアフローと組み合わせることで、炉内でより均一な温度勾配と対称的な熱応力分布を実現し、ウェーハの反りリスクを 30% 以上削減します。これは、High-K 誘電体堆積やイオン注入アニーリングなどの熱に敏感なプロセスに特に適しています。逆に、横型炉を垂直に配置すると、ウェーハエッジで温度変動が発生しやすく、局所的な応力集中のリスクが高まります。

3. 自動ウェーハハンドリングの利便性は、縦型炉のもう 1 つの重要な利点です。横型炉では持ち上げるためにロボットアームが必要ですウエハース垂直方向では、位置決め精度とクランプ力制御に厳しい要件が要求されます。操作上の不一致によりウェーハが破損するリスクが高まります。縦型炉内では、ウェーハは水平に配置されます。ロボットアームは真空吸着により非接触ハンドリングを実現します。ビジュアルポジショニングシステムと組み合わせることで、ハンドリング精度が±0.1mmまで向上し、全体の自動化レベルが大幅に向上します。
