PBN材料のアプリケーション

2025-06-27

PBN、または発熱性窒化ホウ素は六角形系に属し、最大99.999%の純度を持つ高度な無機非金属材料です。それは良好な密度、細孔、良好な断熱性と熱伝導率、高温抵抗、化学的不活性、酸抵抗、アルカリ抵抗、酸化抵抗を持ちます。機械的、熱的、電気的特性に明らかな異方性があります。これは、半導体結晶成長(VGFメソッド、VBメソッド、LECメソッド、HBメソッド)、多結晶合成、MBEエピタキシー、OLED蒸発、高エンド半導体機器、高電力電子レンジチューブなどの理想的なるつぼと重要な成分です。高温および高真空条件下で、高純度のハロゲン化ホウ素とアンモニアおよびその他の原材料がCVD反応チャンバーに導入されます。反応を割った後、グラファイトなどの基質の表面でゆっくりと成長します。 PBNは、るつぼ、ボート、チューブなどの容器に直接成長させることも、最初にプレートに堆積してから、さまざまなPBN部品に処理することもできます。また、保護のために他の基質でコーティングすることもでき、製品仕様はアプリケーションシナリオに従ってカスタマイズされます。通常のホットプレス焼結亜硝化ホウ素窒化ホウ素とは異なり、PBNは高度な化学蒸気堆積(CVD)を使用して調製されます。


PBN製品は、半導体分野でかけがえのない役割を果たします。下流のアプリケーションには、主に結晶の成長、多結晶合成、分子ビームエピタキシー(MBE)、OLED、有機化学蒸気堆積(MOCVD)、ハイエンド半導体機器部品、航空宇宙およびその他の分野が含まれます。


1)結晶の成長


化合物半導体単結晶の成長(ハリウムガリウム、リンディウムインディウムなど)には、温度、原材料の純度、成長容器の純度と化学的不活性など、非常に厳しい環境が必要です。 PBNクルーシブルは現在、化合物半導体単結晶成長に最も理想的な容器です。化合物半導体単結晶成長の主な方法は、LECメソッド、HBメソッド、VBメソッド、VGFメソッドです。対応するPBNるつぼには、LECるつぼ、VBクルーシブル、VGFるつぼが含まれます。


2)分子ビームエピタキシー(MBE)


MBEは、今日の世界でIII-VおよびII-VI半導体の最も重要なエピタキシャル成長プロセスの1つです。このタイプのテクノロジーは、適切な基質と適切な条件の下で、基質材料の結晶軸に沿って層ごとに成長する薄膜層を栽培する方法です。 PBNるつぼは、MBEプロセスで必要なソース炉容器です。


3)有機発光ダイオードディスプレイ(OLED)


OLEDは、セルフライト、バックライト、高コントラスト、薄い厚さ、広い視聴角度、速い反応速度などの優れた特性のために、柔軟なパネル、幅広い動作温度範囲、単純な構造、プロセスに使用できます。蒸発器は、OLED蒸発システムのコア成分です。その中で、PBNガイドリングとるつぼは、蒸発ユニットの主要成分です。ガイドリングは、優れた熱伝導率と断熱性能を持つ必要があり、複雑な形状に処理でき、高温でガスを変形または放出することはできません。このるつぼは、超高純度、高温抵抗、電気断熱材を持ち、源泉材での濡れを持たない必要があります。 PBNは、広範囲にわたる使用に理想的な材料です。


4)ハイエンド半導体機器

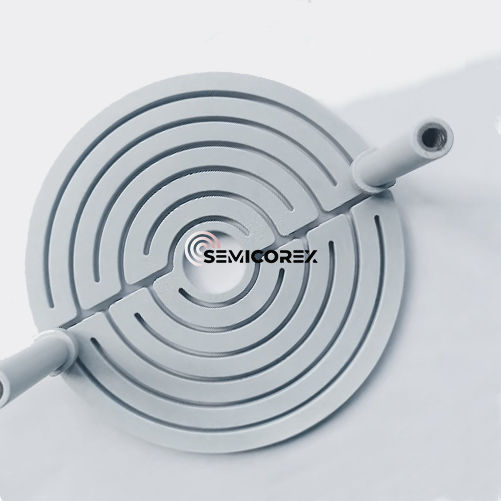

半導体チップが小型化と高出力に向けて発展し続けているため、半導体製造装置とシステムの要件はますます高くなっています。 PBN材料製品は、超高純度、高い熱伝導率、電気断熱性、腐食抵抗、酸化抵抗、さまざまなパフォーマンスの異方性により、ハイエンド機器のコアコンポーネントで広く使用されています。





Semicorexは高品質を提供しますPBN製品。お問い合わせがある場合、または追加の詳細が必要な場合は、お気軽にご連絡ください。
