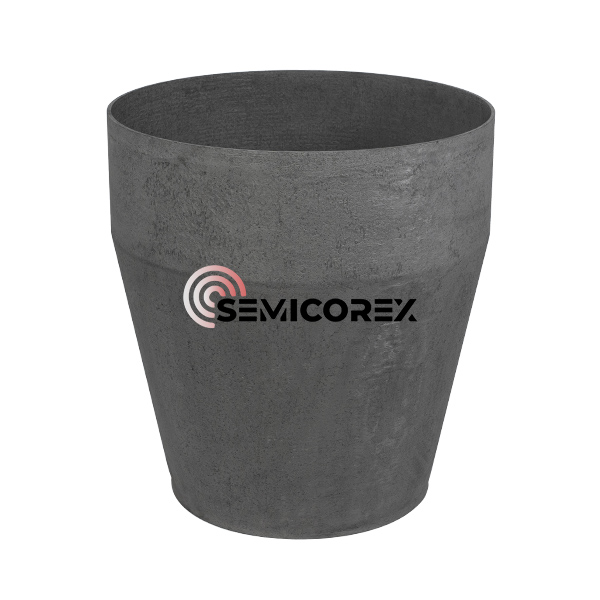

インナーガイドチューブ

Semicorex インナーガイドチューブは精密に設計されています。カーボン/カーボン (C/C) 成分高度な高温熱場用途、特に高純度シリコン結晶の成長向けに設計されています。結晶成長炉内の重要な要素として、このコンポーネントは温度勾配の形成と安定化において中心的な役割を果たし、最適な結晶形成と一貫した材料品質を保証します。

高密度カーボン繊維強化カーボン複合材から製造されたインナーガイド チューブは、極端な条件下でも優れた構造的完全性と熱安定性を提供します。密度 1.35 g/cm3 以上、曲げ強度 110 MPa 以上で、高温に長時間さらされた場合でも機械的堅牢性を維持します。これらの特性は、熱条件のわずかな変動でも結晶の均一性や欠陥率に大きな影響を与える可能性がある半導体グレードのシリコンの製造において不可欠です。

コア機能: 高精度勾配制御

C/C インナーガイドチューブの主な役割は、正確な温度勾配フィールドを構築することです。シリコン結晶の成長プロセス中、シリコン結晶は融液の真上に配置され、次のことが行われます。

直接ガスフロー: 不活性アルゴンガスの流れを誘導し、酸化ケイ素 (SiO) 蒸気が溶解表面から効率的に掃き出され、結晶内の酸素汚染を防ぎます。

熱シールド: 成長中の結晶をるつぼ壁からの直接熱放射から保護し、高速で高品質の結晶引上げに必要な急な軸方向の温度勾配を確立します。

エネルギー効率: 溶融ゾーン内に熱を集中させ、炉の上部コンポーネントを断熱することにより、総電力消費量が大幅に削減されます。

技術仕様と優れた材料

当社のインナーガイドチューブは高密度で製造されています。カーボン/カーボン複合材、従来のグラファイトに代わる優れた代替品を提供します。材料特性は、半導体真空炉の極限条件に合わせて最適化されています。

密度: ≥ 1.35 g/cm3

曲げ強さ: ≥ 110 MPa

熱膨張係数 (CTE): ≤ 1.0 × 10⁻⁶ /K

熱伝導率(室温): ≤ 10 W/(m・K)

業界

業界がより大きなウェーハサイズ (300mm および 450mm) に向かうにつれて、熱分野に対する要求は指数関数的に増加しています。当社のインナーガイドチューブは主要な CZ 炉ブランドと互換性があり、形状やコーティングの点でカスタマイズできます。
