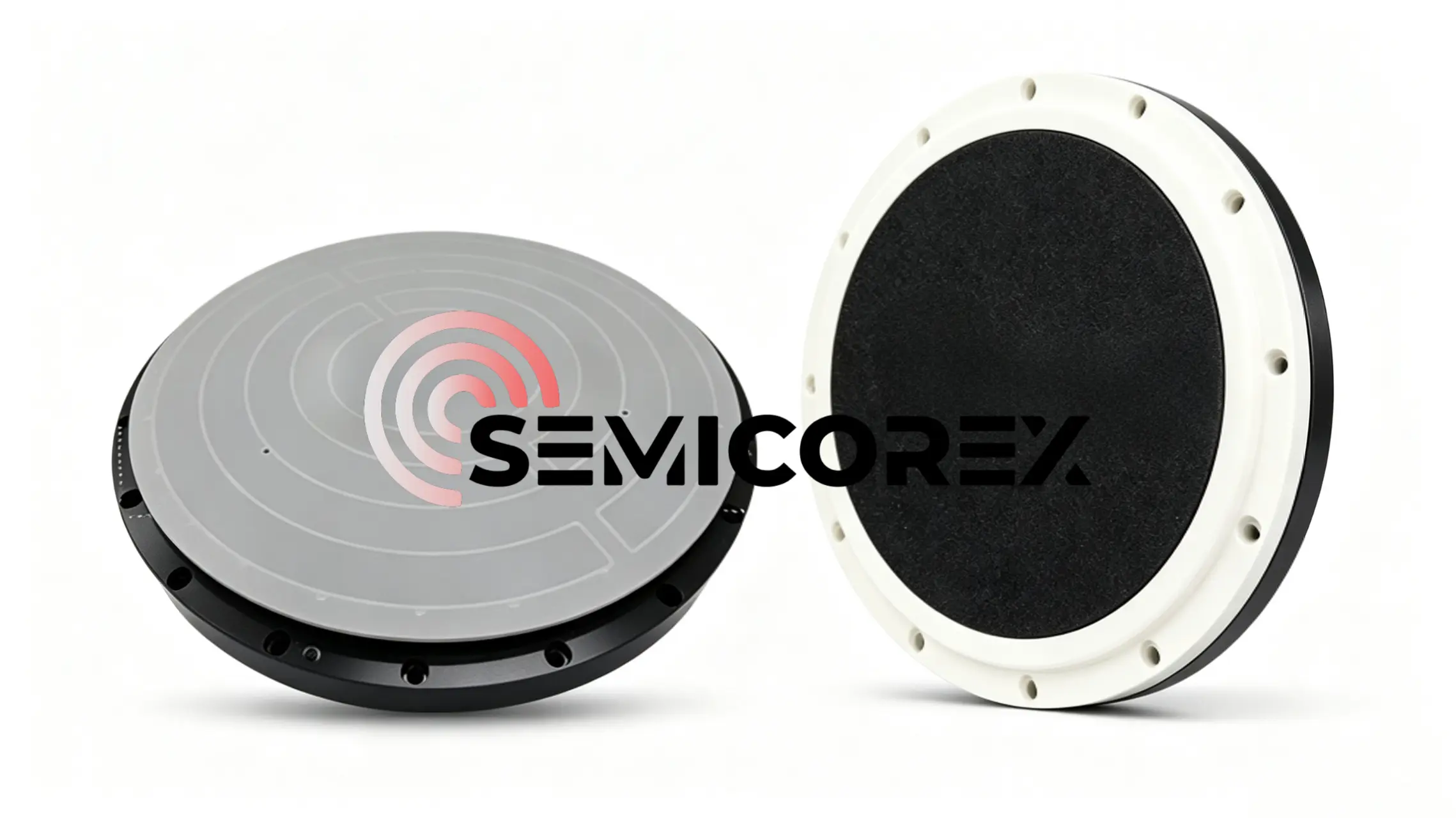

半導体製造において不可欠なコアリンクであるウェーハ保持技術の安定性と精度は、チップの生産効率と完成したデバイスの品質に直接影響します。真空チャックと静電チャックは、半導体製造における 2 つの主流のウェーハ保持ソリューションです。どちらもウェーハ チャックに属しますが、構造、性能特性、および適用可能なシナリオが大きく異なります。

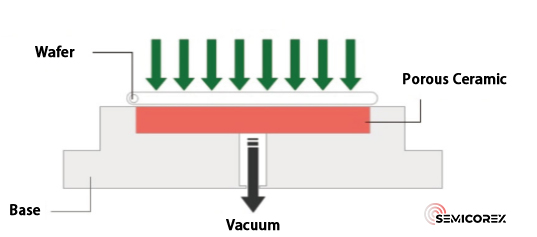

真空チャックウェーハを所定の位置に保持するには負圧を利用します。真空ポンプに接続されたパイプラインを介して空気が抽出され、ウェーハの下に負圧が形成され、ウェーハまたは基板がチャック表面にしっかりと取り付けられます。チャックのベースはセラミックまたは金属から精密加工されており、吸着面はベースのザグリ穴に多孔質セラミック板をはめ込み、外周をベースに接着シールした構造となっています。 セラミックプレートの内部微多孔チャネルを介して真空ポンプに接続されたチャックは、大気圧よりもはるかに低い真空ゾーンを生成し、ウェーハをしっかりと固定します。

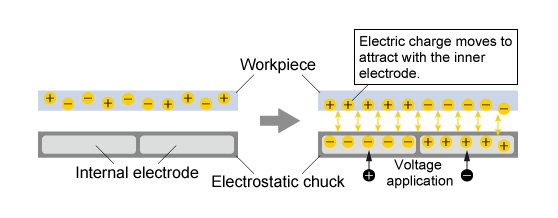

静電チャックは、金属ベースの内部に電極を埋め込み、その上を高性能セラミック誘電体層で覆ったコア構造を採用しています。表面に静電場を生成してワークピースに電荷を誘導し、静電引力を生成してウェーハまたは基板をクランプします。電圧が印加されると、電極、セラミック誘電体、および電極間に強い静電界が形成されます。ウエハース数千パスカルから数万パスカルの保持力を発揮し、安定したウェーハ固定を実現します。
真空チャックは、さまざまな寸法のウェーハやさまざまなプロセスワークフローに対応し、処理中にウェーハを安定して固定します。静電チャックに比べて内部構造が比較的シンプルなため、製造コストやメンテナンスコストが安いのが特徴です。
しかし、化学蒸着など、真空または低圧環境での操作が必要なプロセスをウェーハに施す場合、圧力差に依存する真空チャックではプロセス要件を満たすことができません。さらに、ウェーハが真空チャックで所定の位置に保持されている場合、空気圧によってウェーハが変形し、処理後に反動が発生する可能性があります。その結果、加工後のウェーハ表面に波打ちが生じ、平坦度が低下し、加工精度が低下する場合があります。
静電チャック非接触吸着を採用し、安定した均一なクランプ力を提供します。これにより、ウェーハの反り、歪み、損傷を効果的に防止し、優れた平坦度を維持してより高い加工精度を実現します。均一な温度分布を実現するヘリウム裏面冷却機能を備えた静電チャックは、正確なウェーハ温度制御をサポートします。
欠点としては、静電チャックは複雑な構造をしており、表面の平坦性、平滑性、ミクロンスケールの微細構造に関して非常に厳しい基準が定められています。ミクロンレベルの微細形状の精度は、原材料の配合、焼結、表面仕上げにおいて高い技術的障壁を生み出します。温度制御は依然として中心的な技術的課題です。熱放散を強化するための窒化アルミニウム (AlN) 誘電体 ESC には、さらに複雑な製造プロセスが必要です。厳しい多面的な技術要件により製品価格が高騰しており、安定した動作を保証するには静電システムの定期的な検査とメンテナンスが必須です。
高い平面度、優れた平行度、緻密で均一な組織、高い機械的強度、均一な通気性、容易な再調整を備えた真空チャックは、金属シートやプラスチック基板などの平らでしっかりとシールされたワークピースの固定と搬送に使用されます。半導体製造においては、ウェハの薄化、ダイシング、研削、洗浄、その他のウェハ処理プロセスに使用され、ウェハのへこみ、チップの静電破壊、粒子汚染などの一般的な問題を効果的に解決します。
平らな非導電性ワークピース用に設計された静電チャックは、真空およびプラズマ環境専用の超クリーンなウェーハ キャリアです。これらは、ドライ エッチング、PECVD、熱 CVD、物理蒸着 (PVD)、イオン注入、極紫外線リソグラフィー (EUVL) などのプラズマおよび真空半導体プロセスに広く導入されています。
