セラミック真空チャック

セラミック真空チャック半導体ウェーハの製造において、半導体ウェーハをクランプして搬送するために使用されるツールです。高い平面度、平行度、緻密で均一な組織、高強度、良好な通気性、均一な吸着力、トリミングの容易性が特徴です。半導体ウェーハ製造における薄化、切断、研削、洗浄、加工などのプロセスに適しており、ウェーハインプリント、チップの静電気破壊、パーティクル汚染などの多くの問題を効果的に解決します。実際のアプリケーションでは、半導体ウェーハの非常に高い処理品質を実現します。

セラミック真空チャックの役割

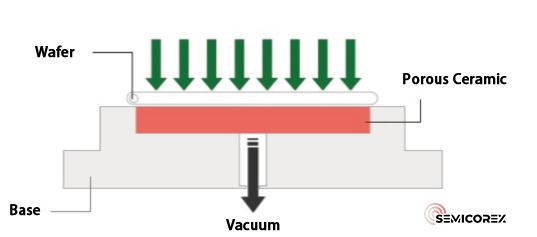

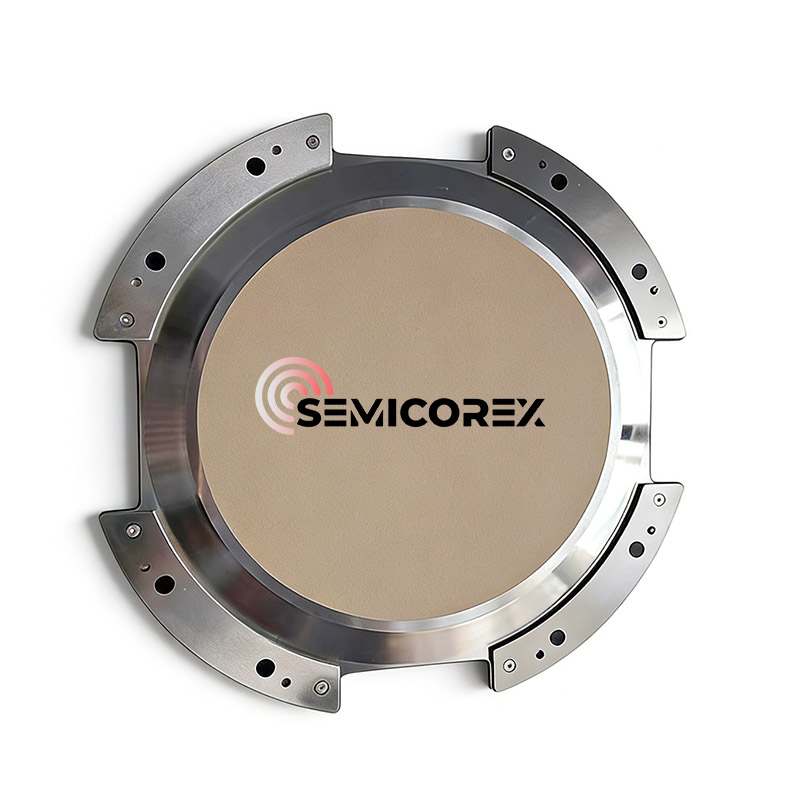

A セラミック真空チャック真空吸着原理を応用した超精密加工治具です。これは主に、アルミナ、窒化アルミニウム、炭化ケイ素などの先進的なセラミック材料で作られています。精密に加工された真空チャネルまたは吸着表面の多孔質構造を通じて、外部の真空システムに接続し、均一な負圧場を形成します。

半導体やディスプレイパネルなどのハイエンド製造において、セラミック真空チャックの中心的な価値は、従来の機械的クランプ方法を排除できることにあります。均一に分布した吸着力のみを使用して、プロセス全体を通じて接触や微粒子汚染を引き起こすことなく、極薄で超脆弱なウェハやガラス基板をしっかりと保持できます。同時に、ナノスケールの表面平坦性、極めて高い剛性、優れた熱化学的安定性のおかげで、過酷なプロセス環境においてワークピースにほぼ完璧な位置決め基準面を提供することができ、それによってフォトリソグラフィー、検査、研削などの重要なプロセスの精度と歩留まりを保証します。

なぜセラミックなのか

ハイエンドの製造シナリオでは、チャックは単なる「吸着ツール」ではなく、プロセスの安定性と製品の歩留まりを直接決定する重要な固定具です。数多くの材料の中でセラミック材料が広く選択されており、これは先進的なセラミック材料が業界の問題点に体系的に対処していることを正確に反映しています。エンジニアリングの観点から、これは「4 つの高い」要件として要約できます。

(1) 高平面度、高剛性

半導体およびディスプレイの製造プロセスでは、取り扱いおよび処理されるシリコン ウェーハやガラス基板は非常に薄いことが多く、厚さは数十マイクロメートル程度です。このような規模では、微細な曲がり、振動、不均一な局所応力がウェーハの破損や反りを引き起こしたり、フォトリソグラフィーなどの重要なプロセスのアライメント精度に直接影響を与えたりする可能性があります。

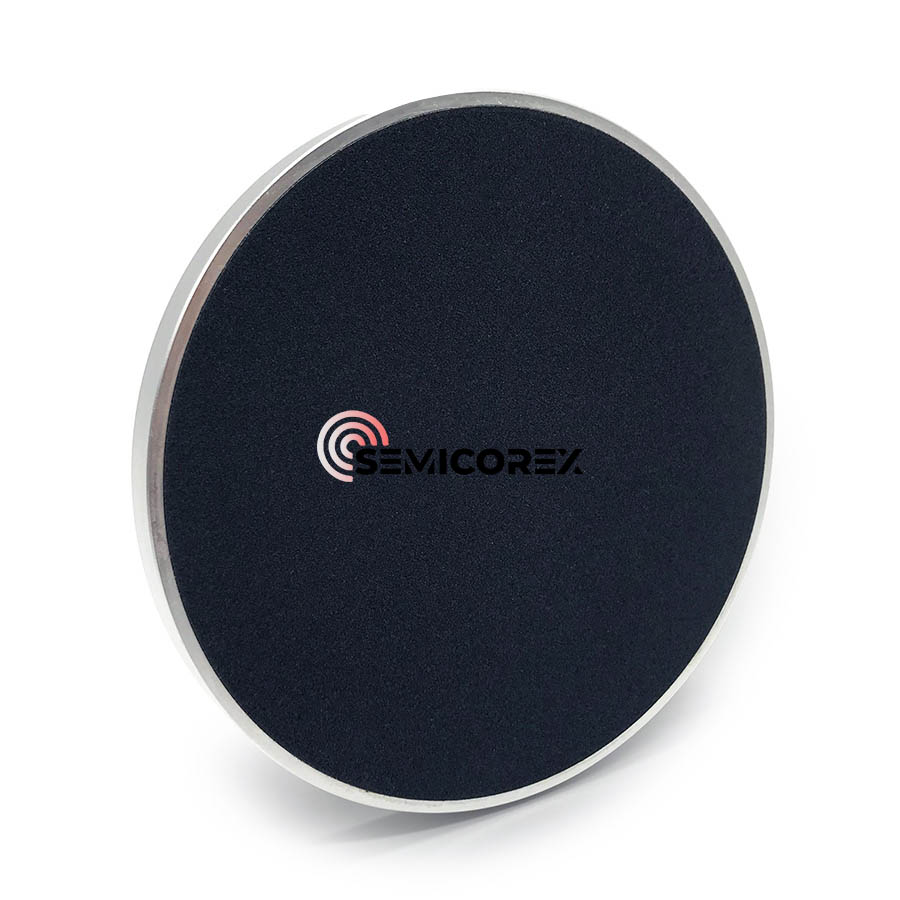

高度なセラミック材料 (アルミナや炭化ケイ素など) は、精密焼結および高精度の研削および研磨プロセスを通じて、サブマイクロメートル、さらにはナノメートルレベルの平坦度を実現できます。同時に、その高い弾性率によりチャックに非常に高い構造剛性が与えられ、真空吸着下でもほとんど変形しないため、プロセスに絶対的に安定した基準面が提供されます。

(2) 高い清浄度と化学的不活性性

半導体製造工場には非常に厳しい清浄度要件があります。プロセス治具は、微粒子汚染がないだけでなく、金属イオンの放出を防止し、さまざまな洗浄用化学薬品への繰り返しの暴露に耐える必要があります。

セラミックスは非金属の無機材料であり、表面が緻密で滑らかであるため、パーティクルが発生しにくくなっています。さらに、それらは非磁性であり、移行性金属元素を含まず、非常に高い化学的安定性を示します。強酸、強アルカリ、有機溶剤環境下でも安定した性能を維持するため、高度なクリーンルームプロセスでの長期使用に最適です。

(3) 高い耐久性と長期安定性

年中無休で稼働する自動化された生産ラインでは、セラミック チャックは数千回の吸着と放出のサイクルに耐える必要があり、長期的な温度変動やさらには高温のプロセス環境にさらされる必要があります。このため、材料の耐摩耗性、耐疲労性、熱安定性に対して非常に高い要求が課されます。

セラミックスは、金属やポリマーに比べて硬度や耐摩耗性が高く、熱膨張挙動が安定しているため、クリープや性能劣化が起こりにくくなっています。通常、その寿命は従来の材料チャックよりも大幅に長く、メンテナンスや交換の頻度が少なく、ライフサイクル全体のコストの点でより経済的です。

(4) 高度に集積された機能設計

より高度な半導体プロセスでは、セラミック チャックの機能はもはや真空吸着に限定されません。たとえば、ドライ エッチングや薄膜堆積 (CVD/PVD) に使用される真空チャンバーでは、従来の真空吸着穴によりチャンバー内の雰囲気や圧力分布が乱される可能性があります。

このとき、鍵となるのが「静電チャック（ESC）」です。 ESC は、印加された電界の下でセラミック誘電体層によって生成される静電力を利用して、ウェハを吸着します。これにより、プロセス環境に対する真空穴の干渉が回避されるだけでなく、チャック内部にヒーターと冷却チャネルが統合され、高度なプロセスの実装を成功させるための重要な基盤となる、ウエハの正確な温度制御（低温から 500°C 以上）が可能になります。

応用シナリオ

セラミック チャックは、半導体、ディスプレイ パネル、太陽光発電、精密光学などのハイエンド製造分野で広く使用されています。

半導体プロセスでは、フォトリソグラフィー、エッチング、研磨、検査の重要なプラットフォームとして機能します。ディスプレイパネル業界において、大型・極薄ガラス基板の安定した支持・搬送を実現します。太陽電池の製造において、切断やテスト中に薄くて壊れやすいシリコン ウェーハを安全に取り扱うことができます。

その核となる価値は、機械的ストレスや微粒子汚染を発生させずに、極薄、超平坦、超脆性のワークピースに精密固定ソリューションを提供することにあり、現代の精密製造において高い歩留まりと効率を確保する基礎を形成しています。
