急速熱処理の概要

ラピッド サーマル アニーリング (RTA または RTP と略称) は、半導体製造における急速熱処理技術です。その中心原理は、高強度の放射熱源（ハロゲンランプ、レーザー、フラッシュランプなど）を使用してウェーハ表面を急速に加熱し、非常に短い時間（数秒またはミリ秒）で目標の高温までウェーハを加熱し、その後急速冷却プロセスを行うことです。

主な焼鈍工程の種類

先進的な製造ノードにおけるアニーリング時間のますます短縮への需要に後押しされ、処理時間を数秒からミリ秒、さらにはマイクロ秒まで順次スケールダウンしたアニーリング技術の完全なポートフォリオが開発されました。

1. 均熱急速熱アニーリング

従来の RTA プロセスでは、ピーク温度で 1 ～ 30 秒間滞留します。

2. スパイク急速熱アニーリング

ウェーハはわずか 1 秒未満の滞留時間でピーク温度 (約 1050°C) に達し、その後すぐに冷却されます。超浅接合形成の主流プロセス。

3. フラッシュランプアニール

アークランプからのミリ秒スケールの強烈なフラッシュは、バルク基板を低温に保ちながら、ウェーハ表面のみを瞬時に加熱します。

4.レーザースパイクアニール

走査レーザー ビームは、最上層のシリコン層に限定されたマイクロ秒からミリ秒の局所加熱を実現します。最小限の熱バジェット、最高のドーパント活性化効率、可能な限り浅い接合を実現します。

---

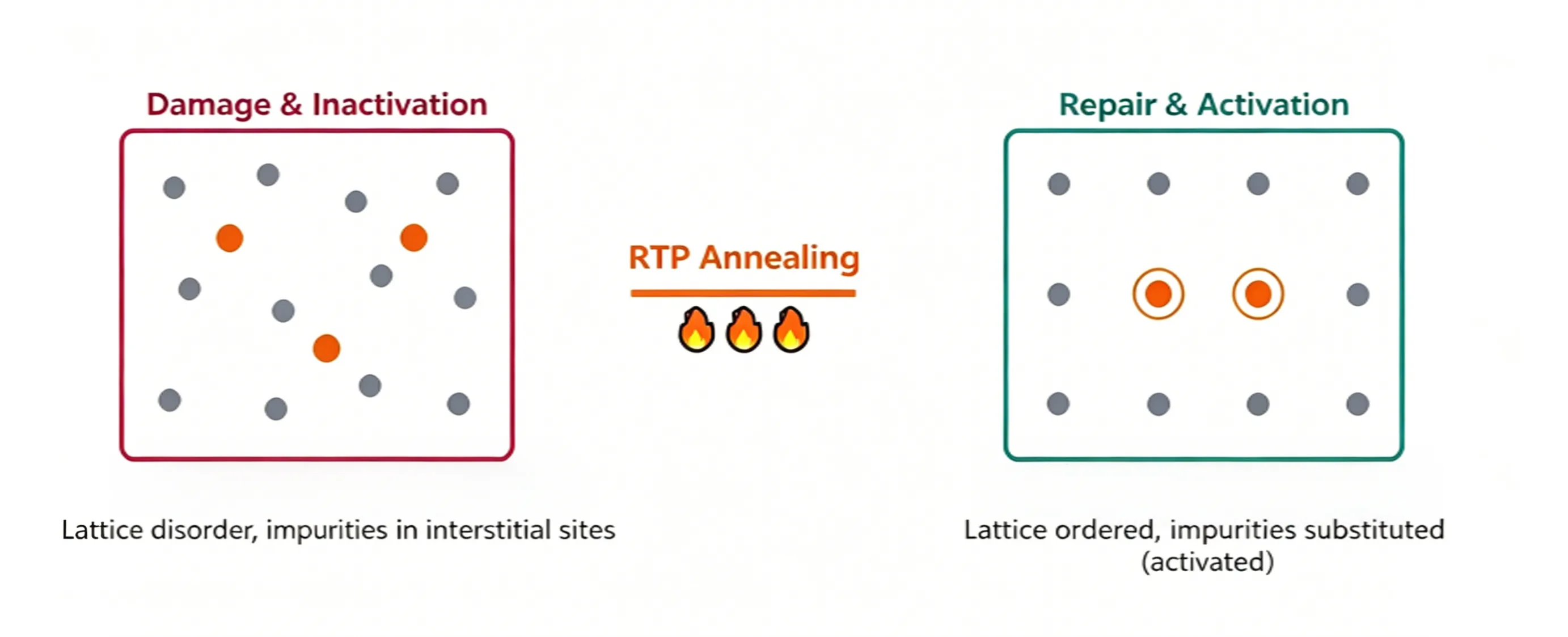

イオン注入後に急速熱アニールが必要なのはなぜですか?

イオン注入は、ドーピングを完了するためにシリコンウェーハを攻撃する高エネルギーイオンに依存する積極的な衝撃プロセスです。これにより、ウェーハに重大な損傷が生じ、アニーリングプロセスでのみ解決できる 2 つの重大な欠陥が生じます。

1. ドーパントが不適切な格子サイトを占有する

ドーパント原子 (ホウ素、リン、ヒ素) が自由な電荷キャリア (正孔または電子) を生成するには、それらの原子が置換格子サイトを占有し、ネイティブのシリコン原子を置き換える必要があります。しかし、注入直後、ほとんどのドーパントは格子間の位置にトラップされます。これらの格子間ドーパントは電気的に不活性であり、伝導にキャリアを寄与することができません。アニーリングは熱エネルギーを提供して格子間ドーパントを置換部位に移動させ、これにより真の「ドーパント活性化」を達成し、ドーパントを機能的なドナーまたはアクセプターに変えます。ドーパントの活性化率は、ドープ層のシート抵抗を直接支配します。

2. 格子構造が著しく損傷している

高線量のイオン注入は、ウェーハ表面の規則正しい結晶格子を破壊し、アモルファス化を引き起こす可能性もあります。元は整列していた単結晶シリコンが、無秩序なガラス状のアモルファスシリコン層に変化します。アニーリングにより、下にある無傷のシリコンをテンプレートとして使用して、このアモルファス シリコン層を単結晶に成長させることができます。このプロセスは固相エピタキシャル再結晶化 (SPER) と呼ばれます。

アニーリングプロセスはなぜ「急速」でなければならないのでしょうか?

高温処理が必須の場合、急速熱アニール処理ではなく、長時間加熱する従来の炉を使用しないのはなぜでしょうか。その理由は、高温により不純物が活性化されるだけでなく、内部への拡散が起こり、接合が深くなるからです。高度な半導体デバイスには極浅接合 (USJ) が必要であり、接合は浅ければ浅いほど優れています。

ドーパントの拡散距離は、次の式で定義される熱収支によって決まります。

拡散長 ≈ √(D · t)、D ∝ exp(−Eₐ/kT)

D = ドーパントの拡散係数 (温度とともに指数関数的に増加)

t = 高温での滞留時間

より高い温度とより長い熱滞留時間はどちらも接合の深さをもたらし、根本的なトレードオフを生み出します。ドーパントを完全に活性化するには十分な高温が必要ですが、接合の深さを抑制するには最小限の加熱時間が必要です。

唯一の実行可能な解決策は、ピーク温度まで急速に上昇させ、その後すぐに冷却し、高温への曝露を非常に短い時間枠に制限することです。これは、従来の炉加熱処理に対する急速熱アニーリングの主な利点です。秒またはミリ秒スケールの温度サイクルにより、全体の熱バジェットが最小限に抑えられます。

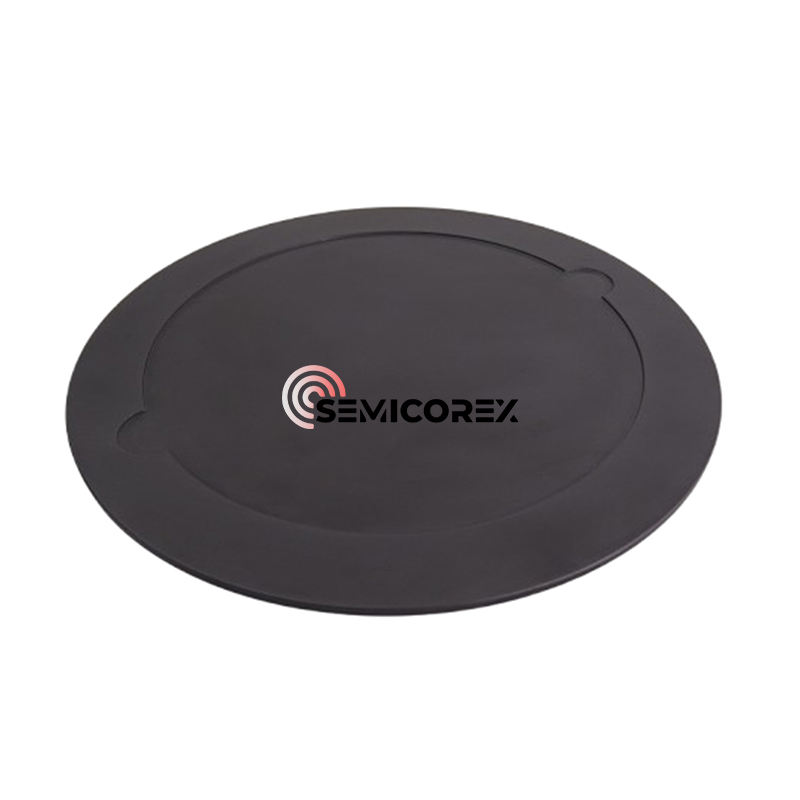

セミコレックスは高品質を提供しますRTP/RTAウェーハキャリア顧客のニーズに基づいて。ご質問がある場合、または詳細が必要な場合は、お気軽にお問い合わせください。
