炭化ケイ素セラミックスの特性と半導体応用

炭化ケイ素セラミックは、主に炭素とケイ素で構成される先進的なセラミック材料です。優れた性能特性を備えた炭化ケイ素セラミックは、機械加工、半導体製造、軍事産業、航空宇宙工学などのハイエンド産業で広く使用されています。

炭化ケイ素セラミックスの性能特性

1. 非常に高い硬度と強度

炭化ケイ素セラミックの曲げ強度は通常 400 MPa を超え、ビッカース硬度は 2200 ～ 3300 HV の範囲にあるため、高負荷および高応力の動作条件に適しています。

2. 優れた弾性率

炭化ケイ素セラミックの弾性率は 400 ～ 450 GPa の範囲内にあり、並外れた構造剛性を発揮し、重荷重条件下でも変形を最小限に抑えます。

3. 優れた熱安定性

炭化ケイ素セラミックスは、1400℃の不活性環境や還元環境において従来の金属やセラミックスに比べて強度劣化が少なく、高温高負荷下での変形やクリープ破壊に対して優れた性能を発揮します。

4. 優れた耐薬品性

炭化ケイ素セラミックスは、ほとんどの強酸、強アルカリ、溶融塩、各種腐食性ガスに対して優れた耐食性を備えています。腐食性の動作条件にさらされた場合でも、炭化ケイ素セラミック部品の構造的完全性は化学腐食によってほとんど損傷を受けません。

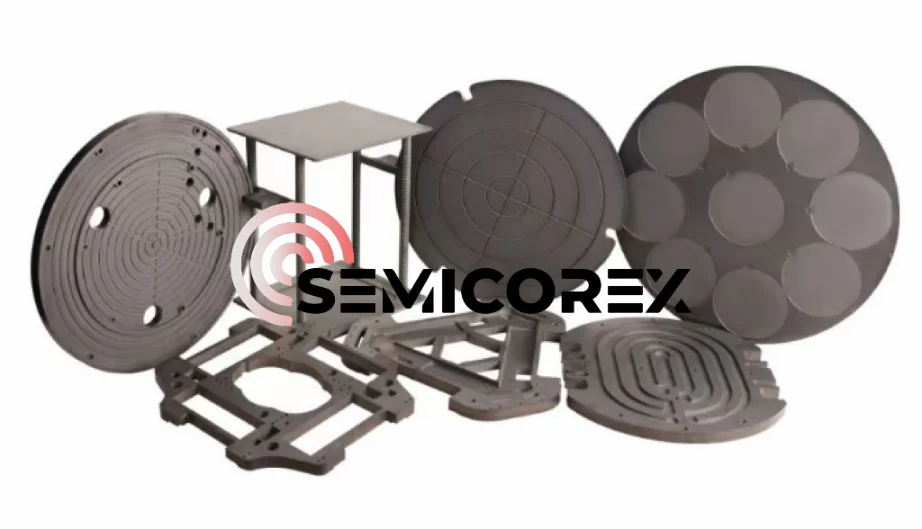

半導体産業における炭化ケイ素セラミックの応用

1. エッチング装置

CVD SiCコンポーネントのようなフォーカスリング、ガスシャワーヘッド, ウェハサセプタ、エッジ リングは良好な導電性を示し、プラズマ エッチング装置の腐食性が高く高エネルギーのプラズマ環境でも優れた性能を発揮します。

2. リソグラフィー装置

リソグラフィープロセスではナノスケールのアライメント精度が要求され、リソグラフィーシステムに使用されるコンポーネントは高周波の往復運動とマイクロメートルレベルの精度制御の条件下で動作する必要があります。低熱膨張、高熱伝導率、優れた剛性により、ウエハステージやウエハステージなどの炭化ケイ素セラミック部品に使用されます。光学ミラー厳しいリソグラフィ環境において構造の完全性を維持し、熱歪みを最小限に抑えることができるため、安定したシステム パフォーマンスと高いリソグラフィ精度が効果的に保証されます。

3. エピタキシャル成長装置（MOCVD）

均一で緻密な CVD SiC コーティングでコーティングされたウェーハキャリアは、安定した信頼性の高い性能を発揮します。材料の昇華や粒子汚染を効果的に抑制できるため、エピタキシャル装置における高温および腐食性の高い用途には不可欠な理想的なオプションとなります。
