半導体石英炉管はどのように製造されるのですか？

半導体石英炉管は、拡散、酸化、アニーリングなどの主要な半導体製造プロセスで広く使用される必須コンポーネントです。高温、高圧力、激しい腐食などの使用環境に長期間さらされる場合でも、物理的・化学的特性を安定に維持する必要があります。半導体製造プロセスにおいて、石英炉心管の品質は半導体デバイスの性能や歩留まりに直接影響します。このため、石英炉管の製造プロセスは非常に重要です。

石英炉管の主な製造工程

1. 原料の選定

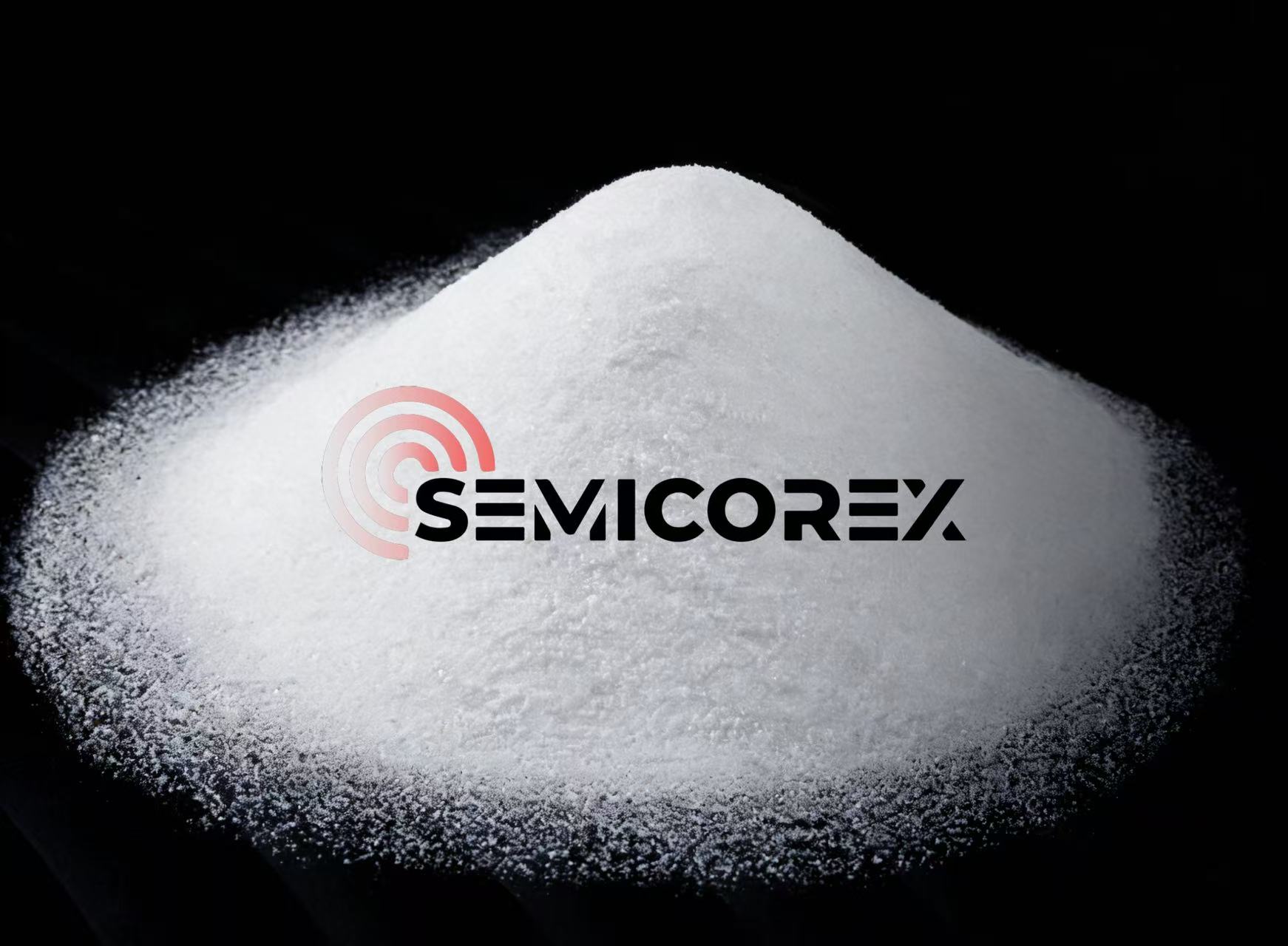

石英炉管は主に高純度の二酸化ケイ素から作られており、天然および合成の両方の形態で入手可能です。石英炉管の優れた光学的、熱的、化学的性能を実現するには、高純度の原材料が不可欠です。特に半導体などの高精度分野では、原料中の不純物、特に金属イオン不純物（鉄、アルミニウム、ナトリウムなど）の含有量に対する要求が非常に厳しく、ppmレベルで管理する必要があります。

2. 溶解・成形

選択済み石英粉末や塊を2000℃以上の高温炉で溶かし、均一な溶融石英液を形成します。酸化や汚染による欠陥を効果的に防ぐには、このプロセス中に正確な温度制御と特定の雰囲気環境 (真空や不活性ガスなど) が重要です。次に、溶融石英液体は、専用の引抜装置または管引き抜き機などの金型を使用して、連続的に管に成形されます。

3. 切削・端面仕上げ

成形された石英管は通常、ダイヤモンド カッターやレーザー カッターなどの切断装置を使用して必要な長さに切断されます。チューブの切断端は粗くなる傾向があるため、表面の滑らかさと平坦性を確保するには細かい研削が必要です。通常、機械研磨または化学研磨プロセスは、切断によるバリや微小亀裂を除去するために採用されます。これにより、チューブ端が高精度の平坦度基準を満たし、半導体プロセスの真空シール要件を満たすことができます。

4. 溶接組立

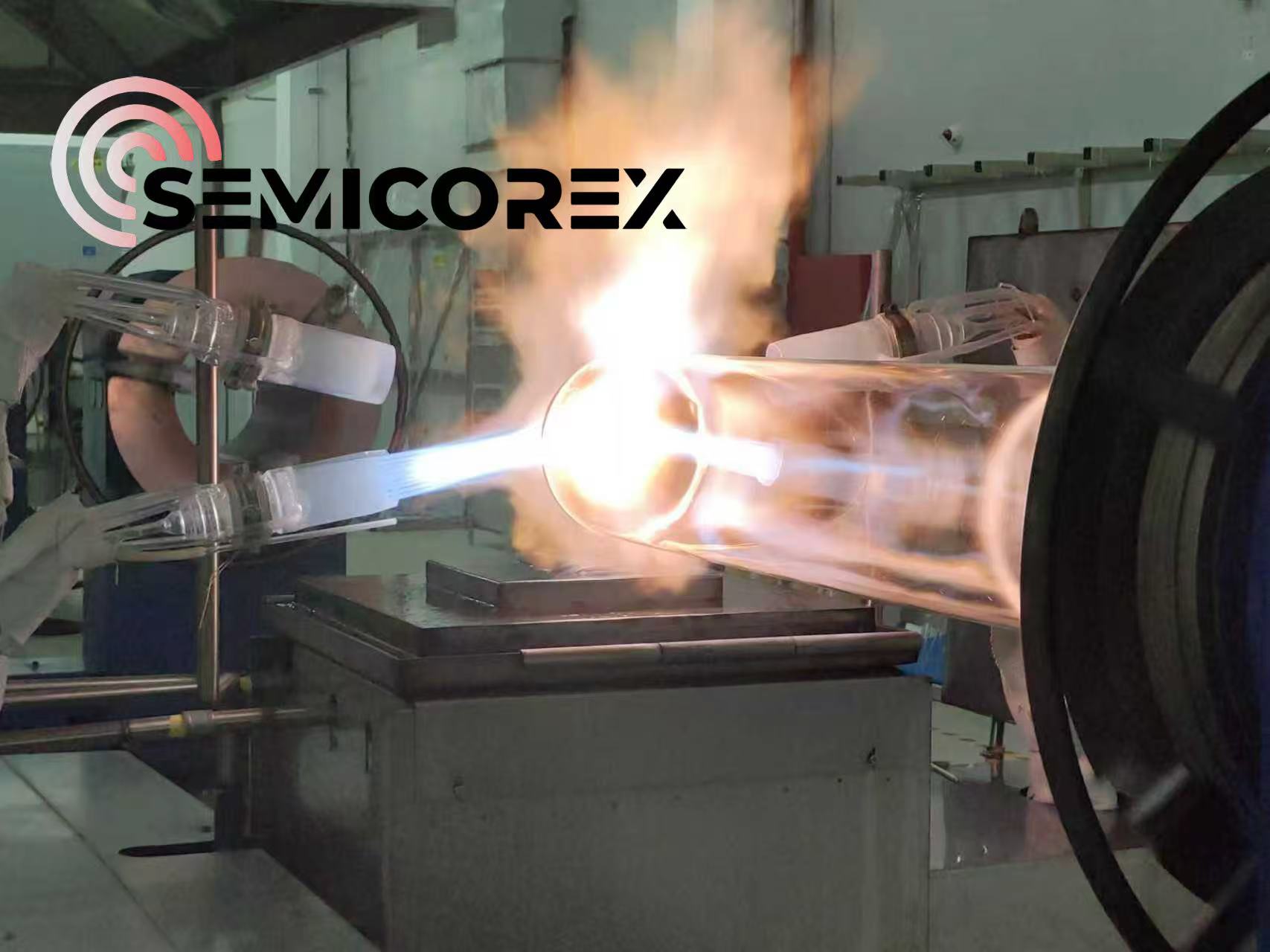

切断された石英管は、顧客のカスタマイズされた図面に合わせて組み立てるために、炉心管、フランジ、排気管と高温で溶接する必要があります。溶接組み立て後、石英管の白色酸化層を高温研磨で除去する必要があります。この層は、石英管が高温で溶融された後の冷却プロセス中に生成されます。それ自体は無害ですが、石英製品の光透過率、平面度、平滑性に影響を与えます。高温研磨により酸化層を効果的に除去し、透明できれいなチューブを実現します。

5. アニール処理

内部応力は、成形、切断、溶接組み立て、研磨のプロセス後に石英管内に発生し、機械的強度や熱安定性に影響を与える可能性があります。したがって、高温で製造されたすべての石英部品は、そのような内部応力を除去するために熱処理とアニールを受ける必要があります。

6. 品質検査

石英炉管の製造プロセス全体において、完成品が基準を満たしていることを確認するために、厳格な多面テストが必要です。検査には、内部応力 (明らかな応力線がないか偏光によってチェック)、寸法精度 (外径、肉厚、長さの公差管理など)、表面品質 (粗さ、欠陥の有無など)、機械的特性 (強度、硬度など)、および清浄度 (内壁に不純物や気泡がないこと) が含まれます。
