SOI基板の概要

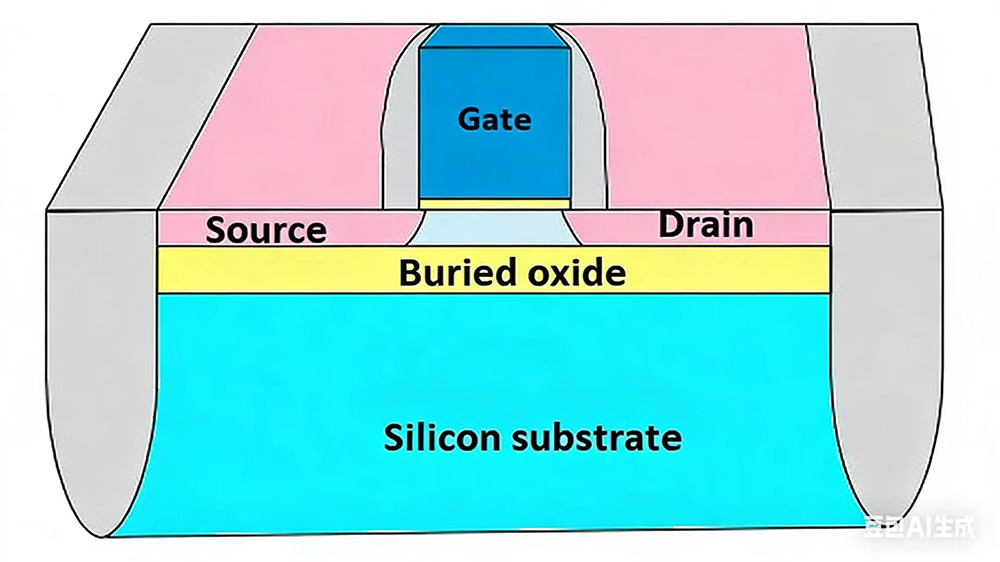

SOI(Silicon-On-Insulator)基板は、上部シリコン層とシリコン酸化物(SiO2)絶縁層が導入された構造です。シリコン基板、集積回路は最上部のシリコン薄層上に製造されます。 SOI材料を使用して集積回路を製造するこの技術は、SOI技術と呼ばれます。

SOI基板製造の3大技術

1. 注入酸素による分離（SIMOX）

2. SOI のボンディングとエッチバック (BESOI)

3. スマートカットテクノロジー。

SOI基板のメリット

1. 低い基板リーク電流

SiO2 絶縁層の存在により、トランジスタが下層のシリコン基板から効果的に分離されます。この絶縁により、活性層から基板への不要な電流が減少します。リーク電流は温度とともに増加するため、高温環境におけるチップの信頼性が大幅に向上します。

2. 寄生容量の低減

寄生容量の存在により、信号伝送には必然的に追加の遅延が発生します。 SOI 材料を使用してこれらの寄生容量を低減することは、高速チップまたは低電力チップでは一般的な方法です。 CMOS プロセスを使用して製造された従来のチップと比較して、SOI チップは 15% 高速化と 20% 低い消費電力を実現できます。

3. ノイズアイソレーション

混合信号アプリケーションでは、デジタル回路によって生成される電気ノイズがアナログ回路や無線周波数 (RF) 回路に干渉し、システム全体のパフォーマンスの低下につながる可能性があります。 SOI 構造の SiO2 絶縁層はアクティブなシリコン層を基板から分離し、固有のノイズ分離を実現します。これは、デジタル回路によって生成されたノイズが基板を通って敏感なアナログ回路に伝播するのを効果的に防止できることを意味します。

SOI基板の応用分野

1. 家電分野

以来SOI基板RF フィルターやパワーアンプなどのデバイスの性能を大幅に向上させ、より高速な信号伝送とより低い電力消費を実現できます。これらは、スマートウォッチや健康監視デバイスなどのスマート ウェアラブル デバイスや、携帯電話やタブレットの RF フロントエンド モジュールのチップ製造で広く使用されています。

2. カーエレクトロニクス

SOI 基板は、複雑な電磁条件に耐える優れた性能を備えているため、自動車の電源管理チップの製造や自動運転システムのアプリケーションに最適です。

3. 航空宇宙および防衛分野

SOI 基板は、優れた信頼性と放射線干渉に対する耐性を備えており、衛星通信機器や軍用電子システムの高精度と高信頼性に対する厳しい要件を満たすことができます。

4. モノのインターネット (IoT)

IoTのデータ量の急増に伴い、低コストかつ高精度な運用への要求が高まっています。低消費電力と高性能の利点を活かし、SOI 基板は IoT の要件に完全に適合し、センサー ノード チップやエッジ コンピューティング チップの製造に広く採用されています。

5. 医用電子分野における植込み型医療機器

ペースメーカーや神経刺激装置などのデバイスには、低消費電力と生体適合性に対する非常に高い要件が求められます。 SOI 基板の低消費電力と安定性により、患者の身体への影響を最小限に抑えながら、埋め込み型デバイスの長期にわたる安全な動作を保証できます。
