セラミック基板: Al₂O₃、AlN、Si₃N₄

1. セラミック基板の本質的な使命

現代のエレクトロニクス産業の壮大な計画において、セラミック基板は、舞台裏に隠れていることが多いものの、かけがえのない重要な役割を果たしています。 5G基地局の高周波信号伝送から新エネルギー自動車のモーターコントローラー、そしてパワー半導体のコアパッケージ層に至るまで、セラミック基板は電子デバイスの中核として不動の地位を占め、「放熱のバックボーン」と「絶縁の守護者」という二重の使命を静かに担っています。

5G基地局を例に挙げると、運用中に大量の熱を発生します。この熱を逃がすことができないと、機器の性能が著しく低下したり、故障の原因となる場合があります。セラミック基板は熱伝導性に優れているため、熱を素早く逃がし、基地局の安定した動作を保証します。新エネルギー車のモーターコントローラーでは、セラミック基板は高温環境だけでなく、高電圧・大電流の試験にも耐える必要があります。優れた絶縁特性と機械的強度により、モーターの効率的な動作が確実に保証されます。

権威ある予測によると、世界のセラミック基板市場は2022年の11億3,000万ドルから2029年には41億5,000万ドルに急増すると予測されており、年間平均成長率(CAGR)は18.23%に相当します。この急速な成長は、パワー エレクトロニクス、第 3 世代半導体、ハイエンド機器からの爆発的な需要によって推進されています。技術の急速な発展に伴い、これらの分野では電子機器の性能に対する要求がますます高まっており、主要材料であるセラミック基板の重要性がますます高まっています。

2. 3 つの主流基板の技術プロファイル

セラミック基板の大きなグループの中で、アルミナ (Al₂O₃)、窒化アルミニウム (AlN)、および窒化ケイ素 (Si₃N₄) が最も著名な 3 つであり、それぞれが独自の材料特性により、さまざまな用途分野で輝かしい輝きを放ちます。

アルミナ (Al₂O₃) セラミック基板は、60 年の工業化経験、成熟した技術、および比較的低コストを誇ります。高い生産量と優れた費用対効果により、低価格帯から中価格帯市場で大きなシェアを占めています。アルミナセラミック基板は、スマートフォンやタブレットなどの一般家電分野において、安定した性能と手頃な価格で大量生産の需要に応えます。しかし、電子製品が小型化、高周波、高出力に向けて発展するにつれて、アルミナセラミック基板の熱伝導率が比較的低いことがますます明らかになり、ハイエンドアプリケーションの厳しい放熱要件を満たすことが困難になっています。

窒化アルミニウム（AlN）セラミック基板アルミナの4～7倍である200～270W/(m・K)の優れた熱伝導率により際立っています。この特性により、窒化アルミニウムは、5G 基地局のパワーアンプや高出力 LED 照明などの高出力アプリケーションに最適な選択肢となります。 5G基地局では、窒化アルミニウムセラミック基板はパワーアンプから発生する熱を素早く放散することができ、高周波および高電力条件下でも機器の安定した動作を確保し、通信品質と効率を効果的に向上させます。さらに、窒化アルミニウムは高い機械的強度と優れた耐食性も備えているため、最も有望な高熱伝導率セラミック材料と考えられています。しかし、窒化アルミニウム材料の製造は現在困難であり、製造コストが高く、大規模な大量生産が困難であるため、電子パッケージングにおける広範な用途が大幅に制限されています。

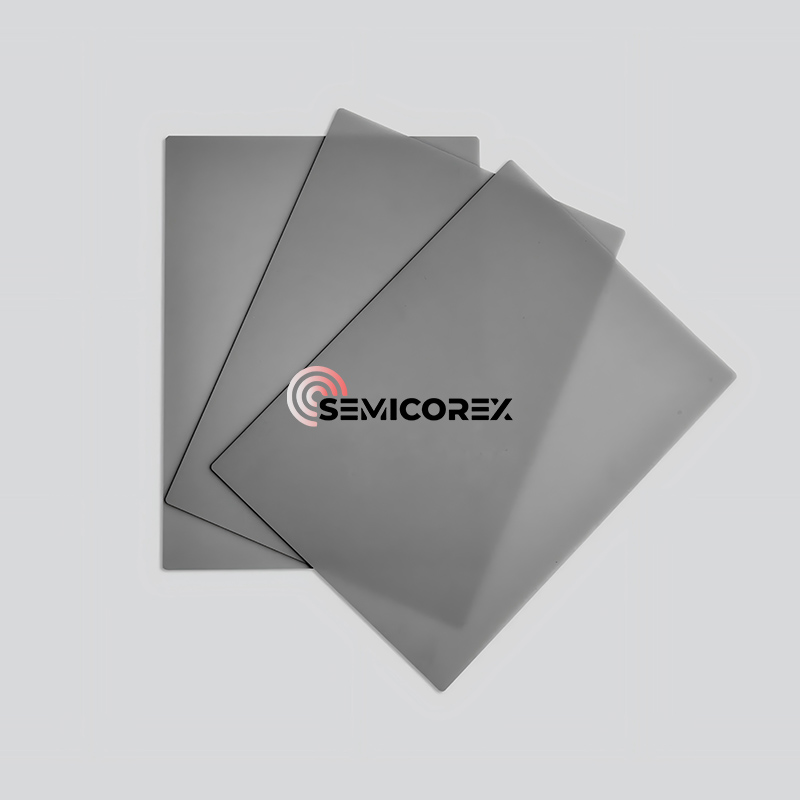

窒化ケイ素 (Si₃N₄) セラミック基板は、優れた総合性能を備え、高い信頼性が要求される最先端の分野で登場しています。曲げ強度が 800 MPa を超える窒化ケイ素は、既知のセラミック材料の中で最も強力な材料の 1 つであり、基板に機械的衝撃、振動、熱衝撃に対する優れた耐性を与え、複雑な設置環境や動作環境でも破損しにくくします。同時に、窒化ケイ素の熱膨張係数はわずか 3.2 × 10-6/℃ と低く、半導体チップ材料 (シリコン: ~3 × 10-6/℃、炭化ケイ素: ~4 × 10-6/℃など) との優れた適合性を示し、熱サイクル ストレスを大幅に軽減し、モジュールの信頼性を向上させます。航空宇宙分野では、機器は極限環境で動作する必要があります。窒化ケイ素セラミック基板の高い信頼性と安定性は、アビオニクス機器の正常な動作を強力にサポートします。しかし、窒化ケイ素セラミック基板は製造コストが高く、プロセスが複雑であるため、コストに敏感な一部の分野ではその用途が制限されています。

セミコレックスは高品質を提供しますセラミック基板。ご質問がある場合、または詳細が必要な場合は、お気軽にお問い合わせください。
