第一世代、第二世代、第三世代、第四世代の半導体材料とは何ですか?

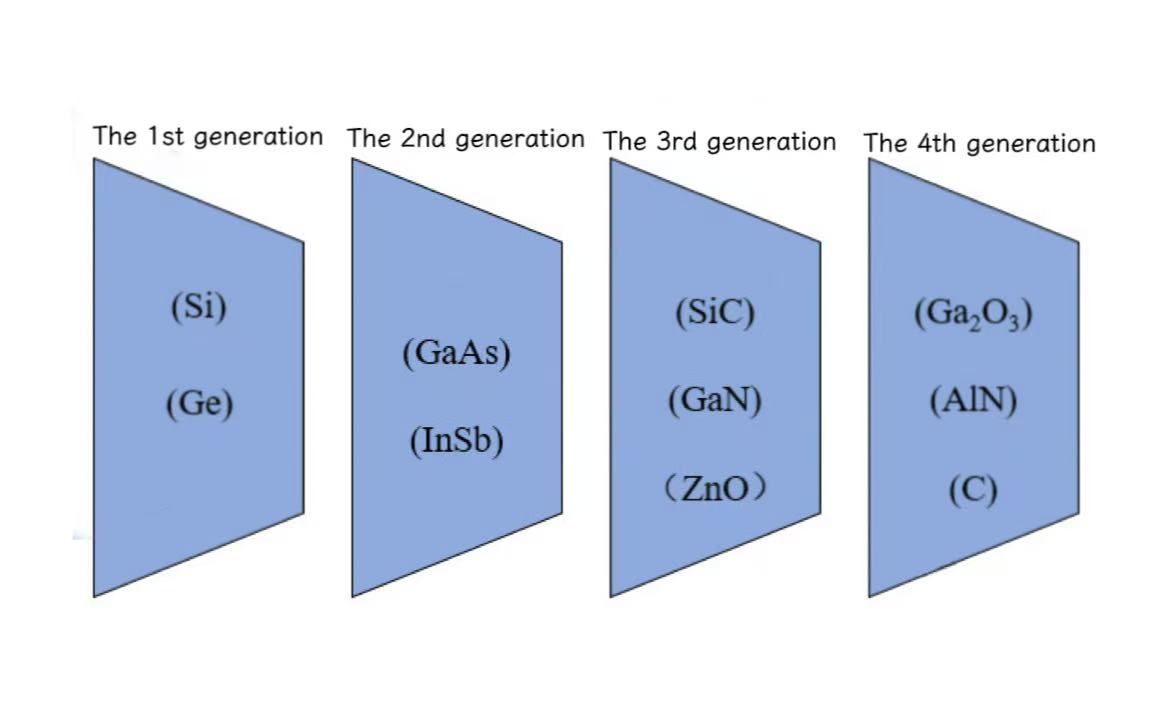

半導体材料は、室温で導体と絶縁体の間に電気伝導性を有する材料であり、集積回路、通信、エネルギー、オプトエレクトロニクスなどの分野で広く使用されています。技術の発展に伴い、半導体材料は第1世代から第4世代まで進化しました。

20 世紀半ば、第一世​​代の半導体材料は主にゲルマニウム (Ge) とシリコン（シ）。注目すべきことに、世界初のトランジスタと世界初の集積回路は両方ともゲルマニウムで作られていました。しかし、熱伝導率が低い、融点が低い、高温耐性が低い、水溶性酸化物構造が不安定、機械的強度が低いなどの欠点があるため、1960 年代後半に徐々にシリコンに取って代わられました。優れた高温耐性、優れた耐放射線性、優れたコスト効率、豊富な埋蔵量により、シリコンは徐々にゲルマニウムに代わって主流材料となり、現在に至るまでその地位を維持しています。

1990 年代には、ガリウムヒ素 (GaAs) とリン化インジウム (InP) が代表的な材料である第 2 世代の半導体材料が登場し始めました。第 2 の半導体材料は、大きなバンドギャップ、低いキャリア濃度、優れた光電子特性、さらには優れた耐熱性と耐放射線性などの利点を提供します。これらの利点により、マイクロ波通信、衛星通信、光通信、光電子デバイス、および衛星ナビゲーションで広く使用されています。しかし、化合物半導体材料の用途は、希少埋蔵量、高い材料コスト、固有の毒性、深いレベルの欠陥、大型ウェーハの製造の難しさなどの問題によって制限されています。

21世紀には、次のような第3世代の半導体材料が登場します。炭化ケイ素（SiC）、窒化ガリウム（GaN）、酸化亜鉛（ZnO）が登場しました。ワイドバンドギャップ半導体材料として知られる第 3 世代半導体材料は、高い降伏電圧、高い電子飽和速度、優れた熱伝導率、優れた耐放射線性などの優れた特性を示します。これらの材料は、高温、高電圧、高周波、高放射線、および高電力の用途で機能する半導体デバイスの製造に適しています。

現在、第4世代半導体材料として代表されるのは、酸化ガリウム(Ga₂O₃)、ダイヤモンド(C)、窒化アルミニウム(AlN)。これらの材料はウルトラワイドバンドギャップ半導体材料と呼ばれ、第3世代半導体よりも高い破壊電界強度を持っています。より高い電圧と電力レベルに耐えることができるため、高出力電子デバイスや高性能高周波電子デバイスの製造に適しています。しかし、これらの第 4 世代半導体材料の製造とサプライチェーンは成熟しておらず、生産と準備において大きな課題を抱えています。
